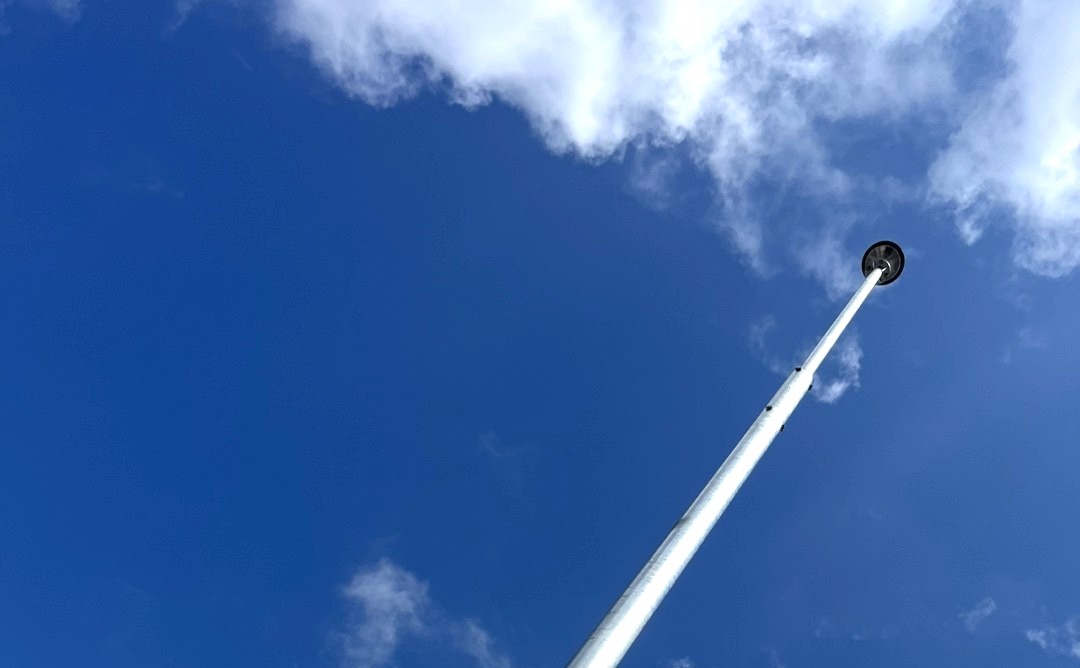

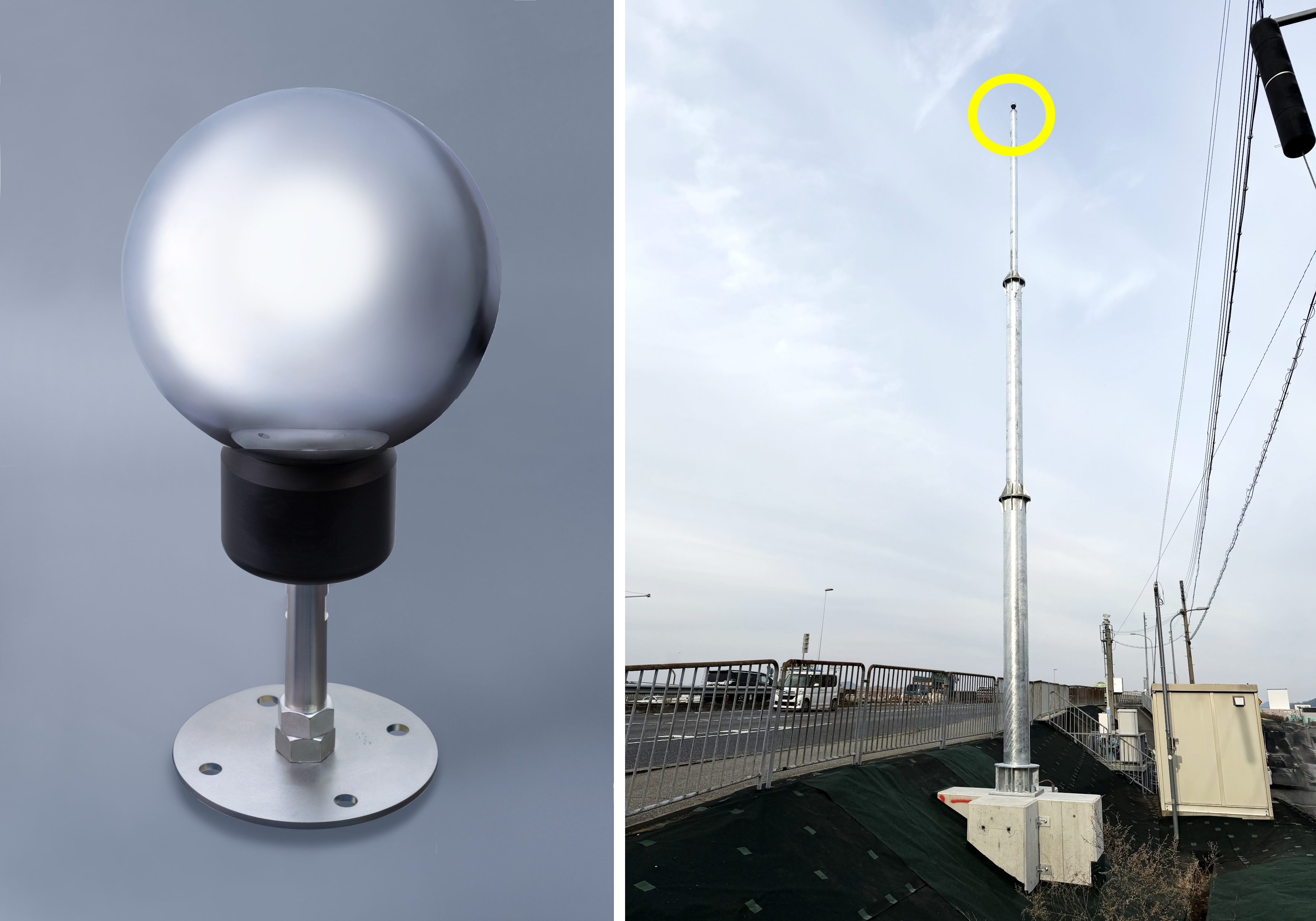

PDCE避雷針と避雷球、落雷の様子


落雷の被害を抑えるのが
私達の使命です。

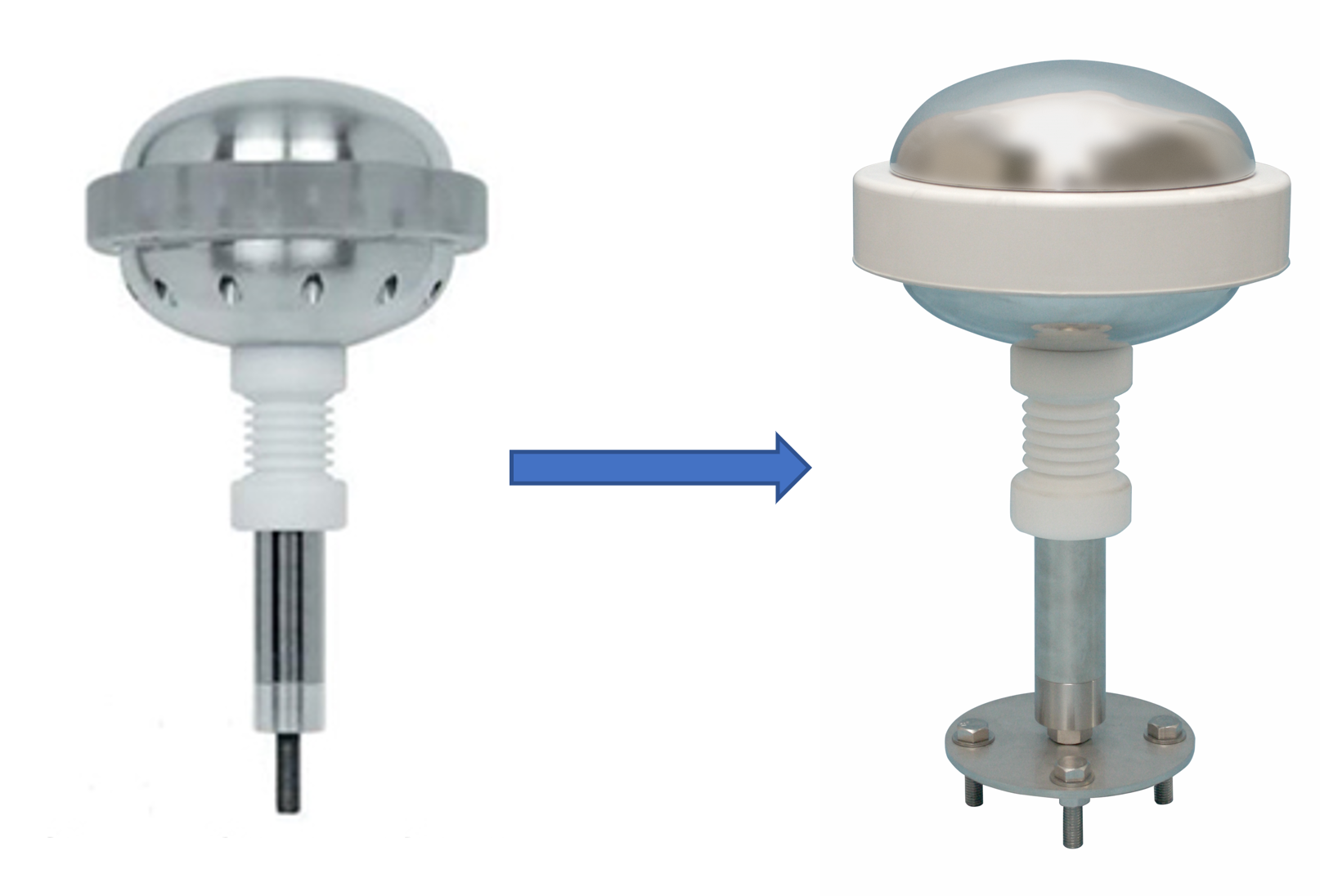

従来の避雷針に、落雷を招かない機能を搭載した
PDCE避雷球は、自衛隊や鉄道、工場、学校など
全国に
4,000基の導入実績があります。
2024年夏のゲリラ雷雨でも落雷被害の報告ゼロ

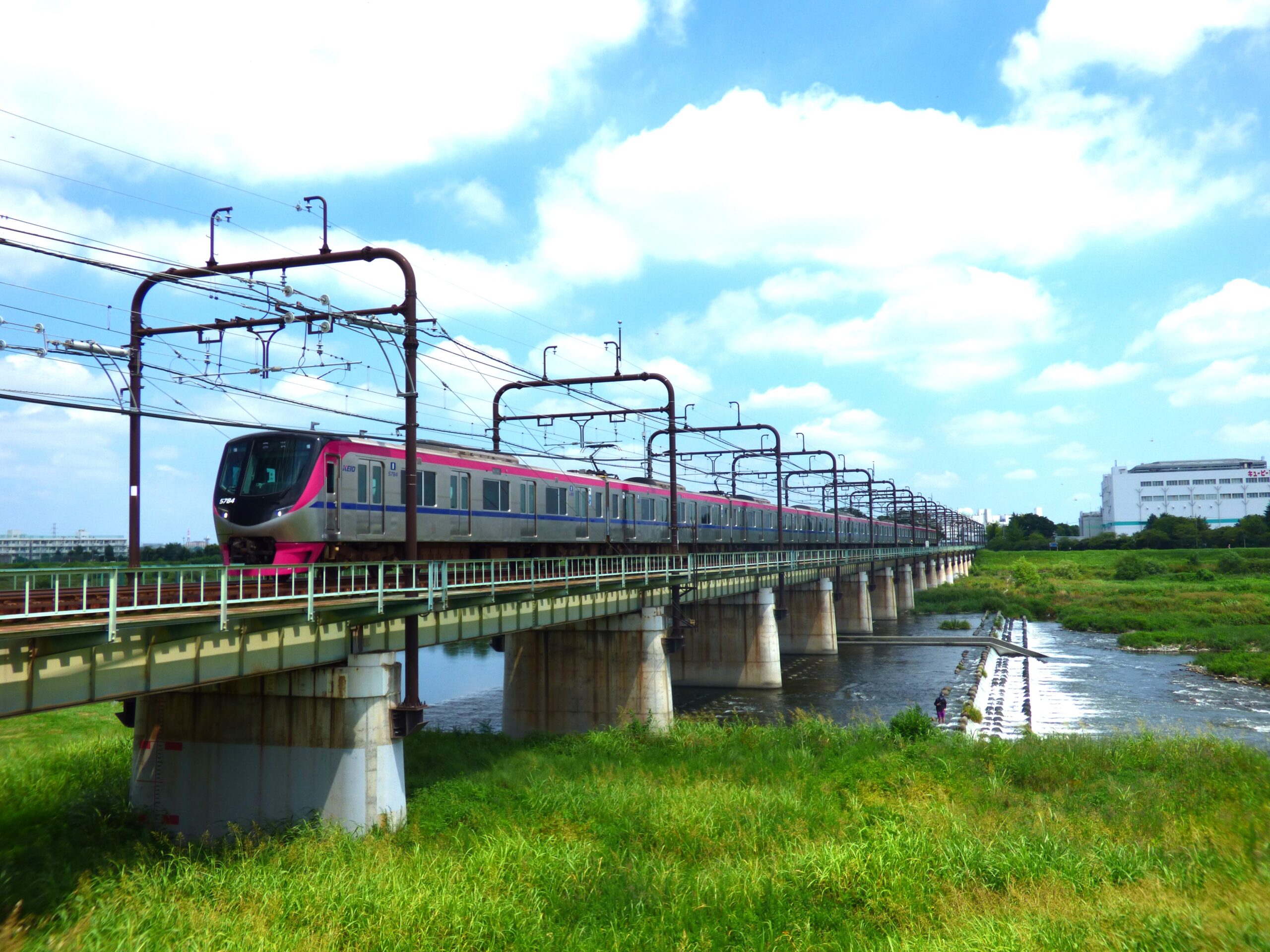

京王電鉄株式会社から評価いただいている実績

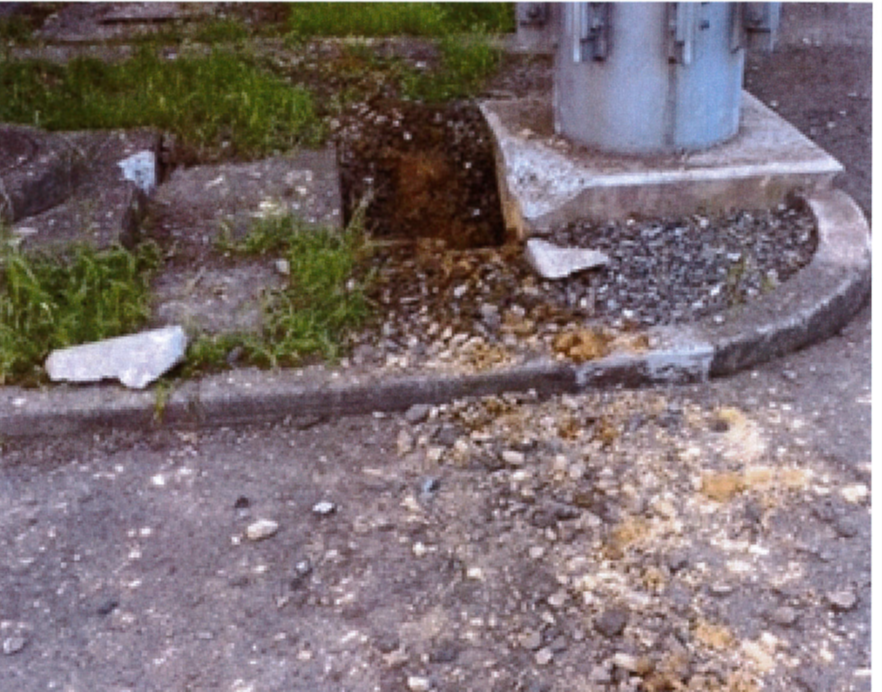

PDCE導入前に多発していた
直撃雷による重大な障害が、
導入後には発生していないことも
また事実であります。

PDCE避雷球を800基以上導入いただいている、

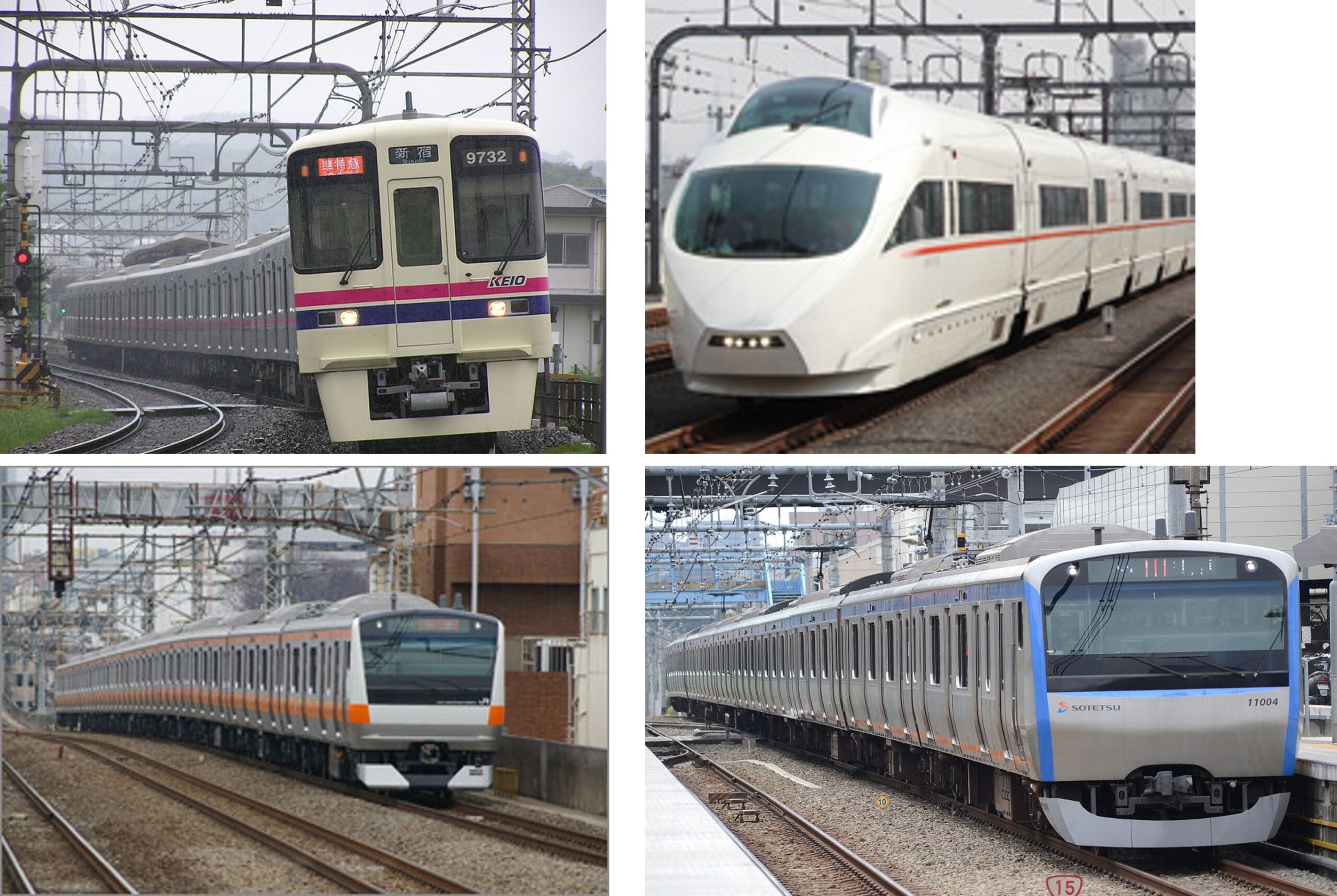

京王電鉄株式会社 鉄道事業本部 車両電気部様のお声

お知らせ

お知らせ
2024/11/13
音と映像と通信のプロフェッショナル展#InterBEEが本日より幕張メッセで開催中。 弊社も11月15日(金)まで三信電気株式会社さまのブース内で避雷球PDCEをご案内しています。 普段は高いところについている避雷球の実物を見て、ぜひ質問してください

https://www.inter-bee.com/ja/  出展場所はこちら

お知らせ一覧

 PDCE導入事例

日本国内での設置例、約4,000か所(2024年8月)の一部をご紹介します。
  • 全て表示
  • 公共施設
  • 電力施設
  • 煙突
  • 公園/競技場/スポーツ施設
  • 教育施設/病院/高齢者施設
  • 工場
  • 交通施設 鉄道/道路
  • 放送/通信用 無線鉄塔
  • 船舶/水上施設
  • 宗教施設
  • 歴史的建築物
  • 屋外イベント
  • 鉱山
  • 高層ビル/マンション
  • 商業施設
  • 個人住宅
  • 大型クレーン
  • その他
船舶/水上施設

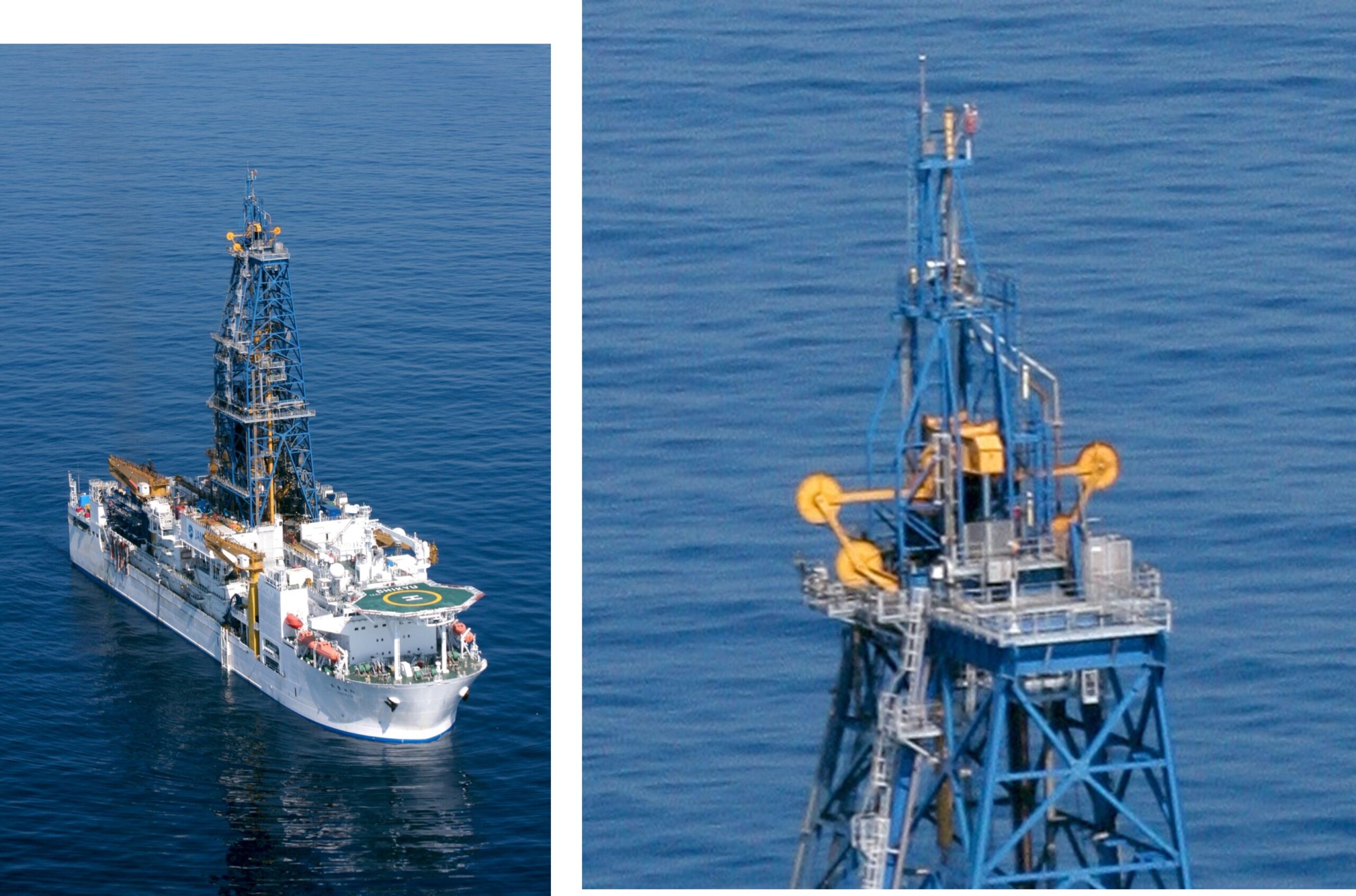

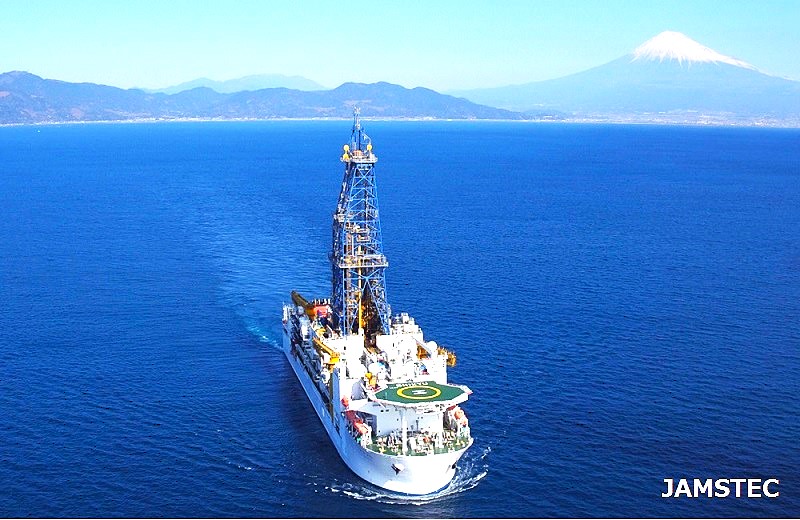

地球深部探査船「ちきゅう」のPDCE
地球深部探査船「ちきゅう」のPDCE
提供:JAMSTEC (海洋研究開発機構)
商業施設

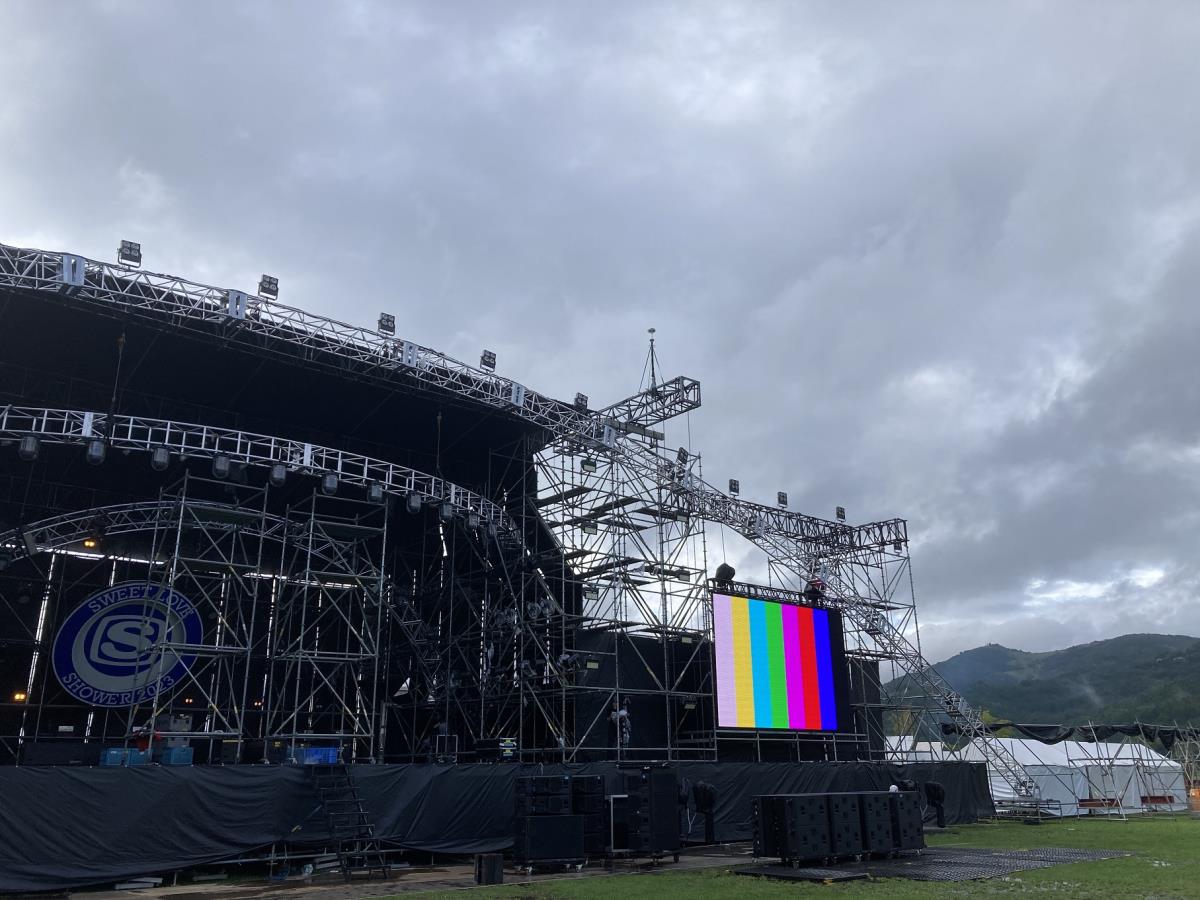

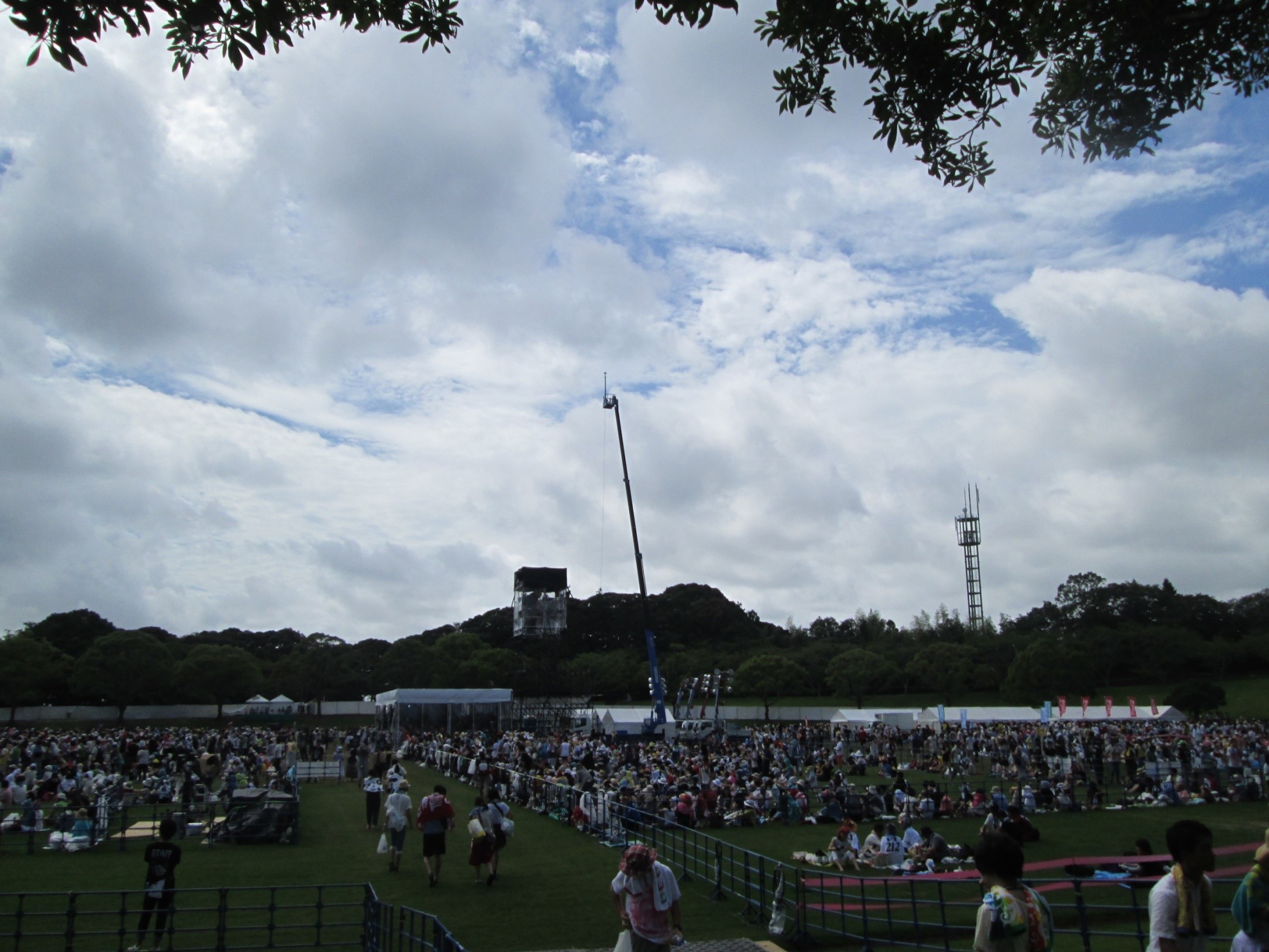

PDCE設置例_野外音楽フェス
野外音楽フェス
公園/競技場/スポーツ施設

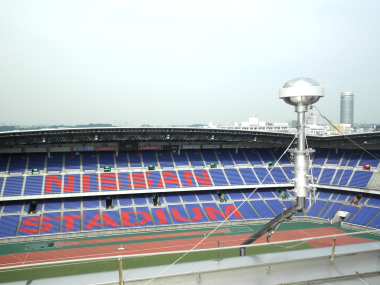

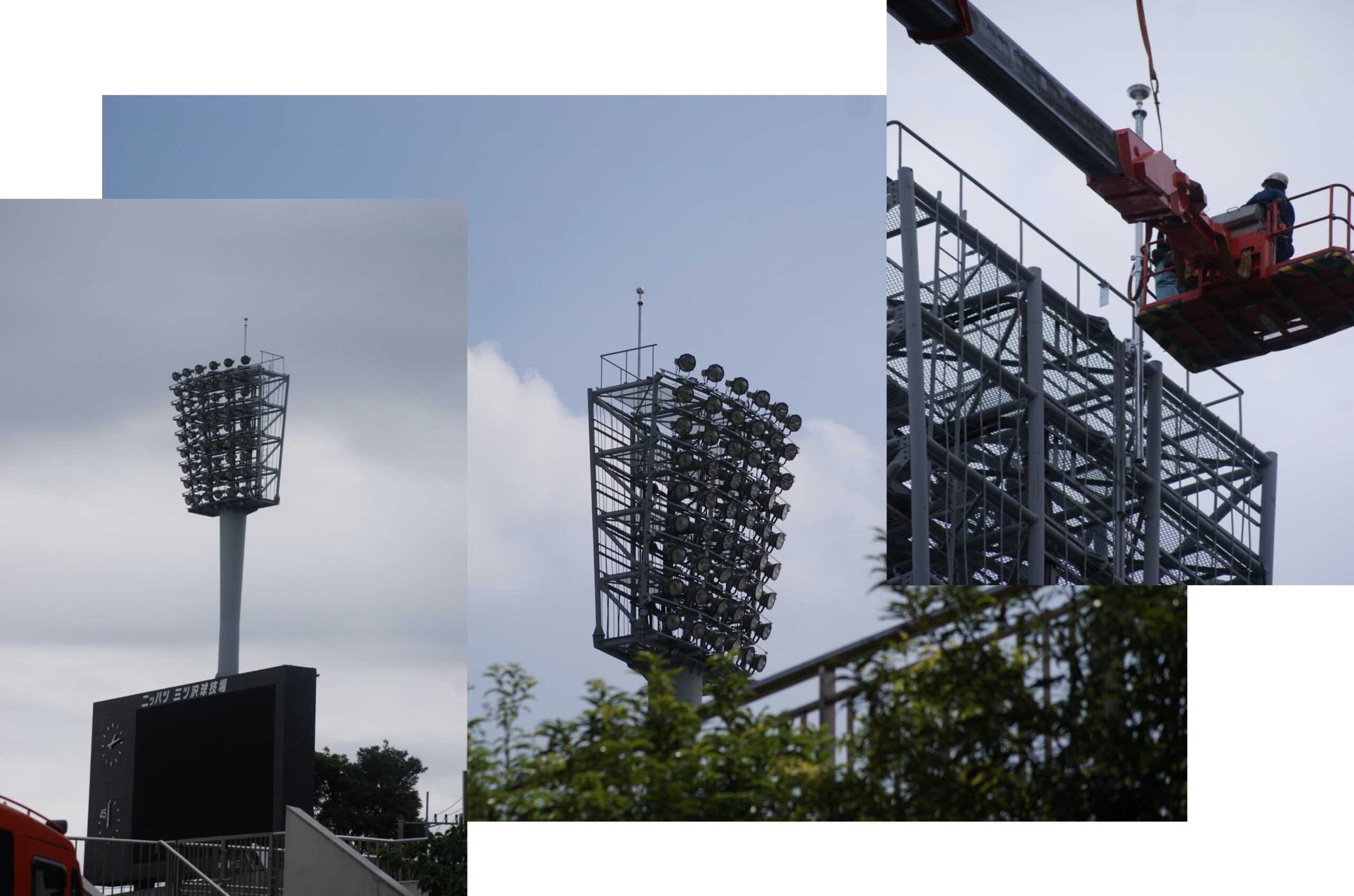

日産スタジアムに設置しているPDCE
日産スタジアム

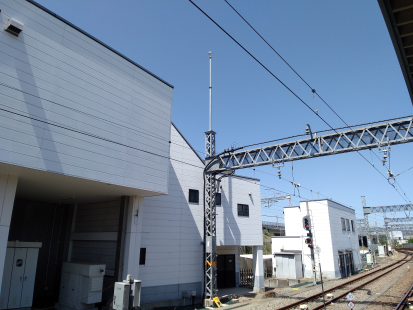

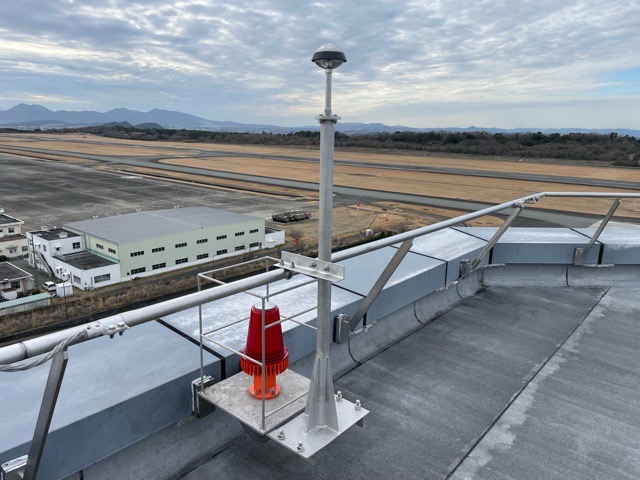

交通施設 鉄道/道路

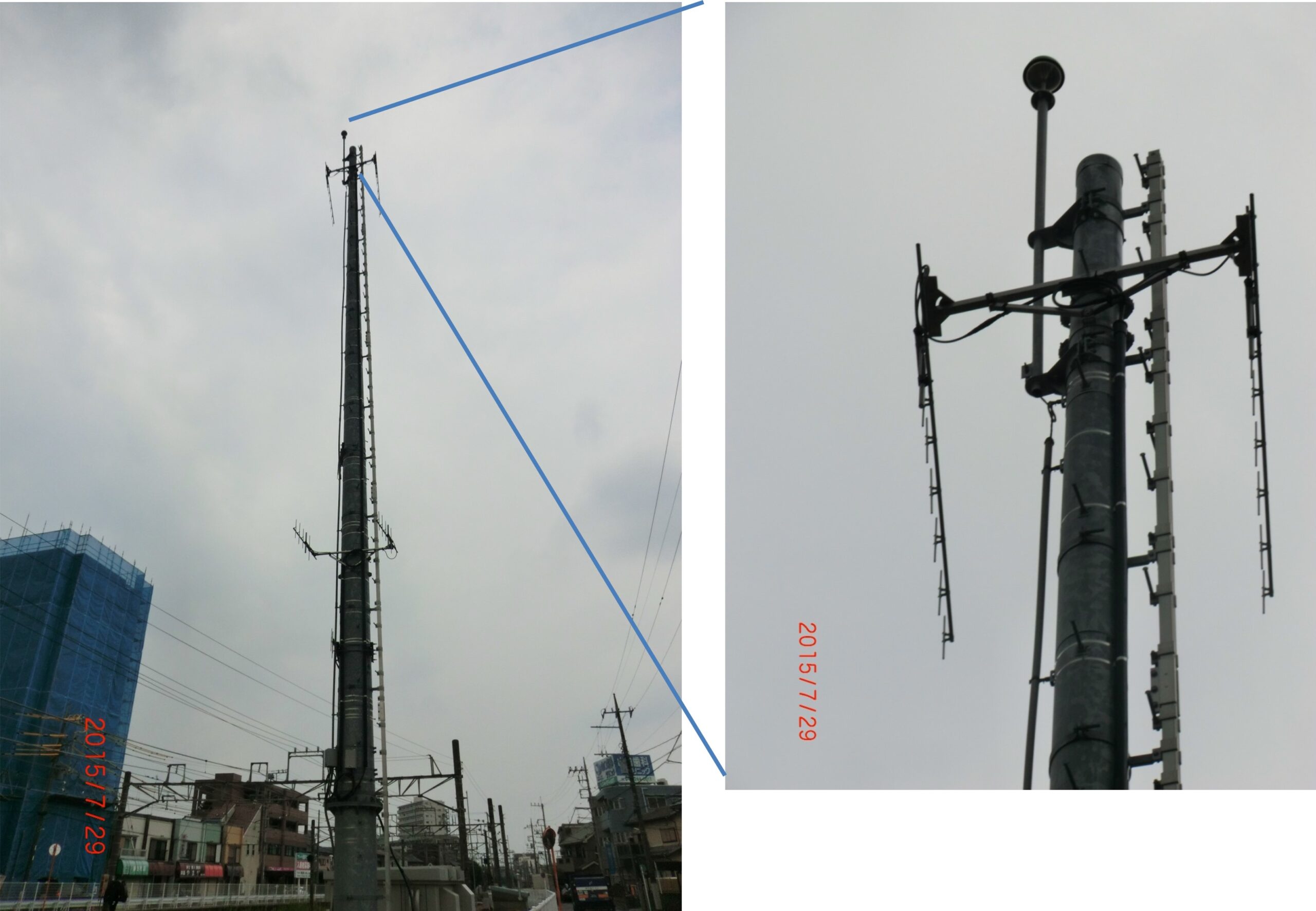

鉄道施設に設置しているPDCE
鉄道施設(JR/私鉄各社)
交通施設 鉄道/道路

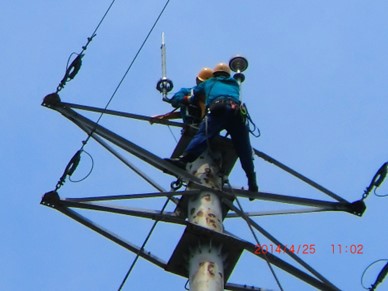

鉄道施設の設置例
鉄道施設
電力施設

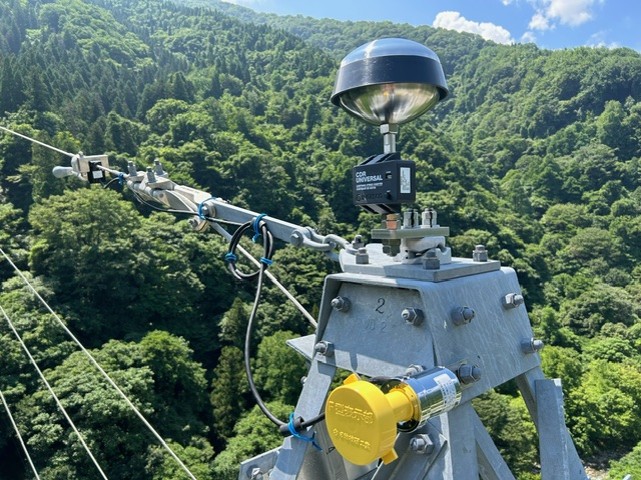

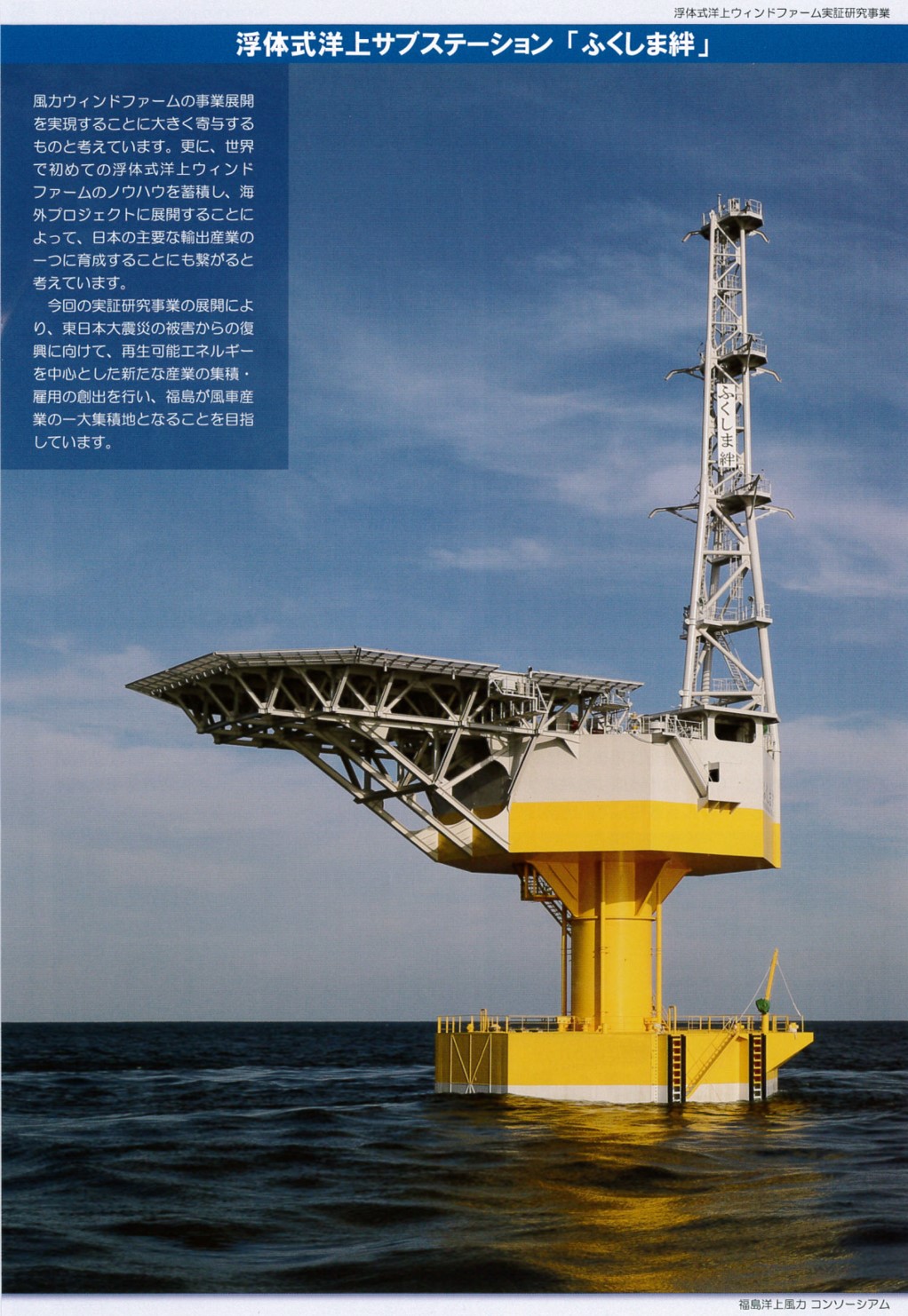

洋上風力発電施設の変電設備「ふくしま絆」に設置しているPDCE
洋上風力発電の変電設備(福島)
放送/通信用 無線鉄塔

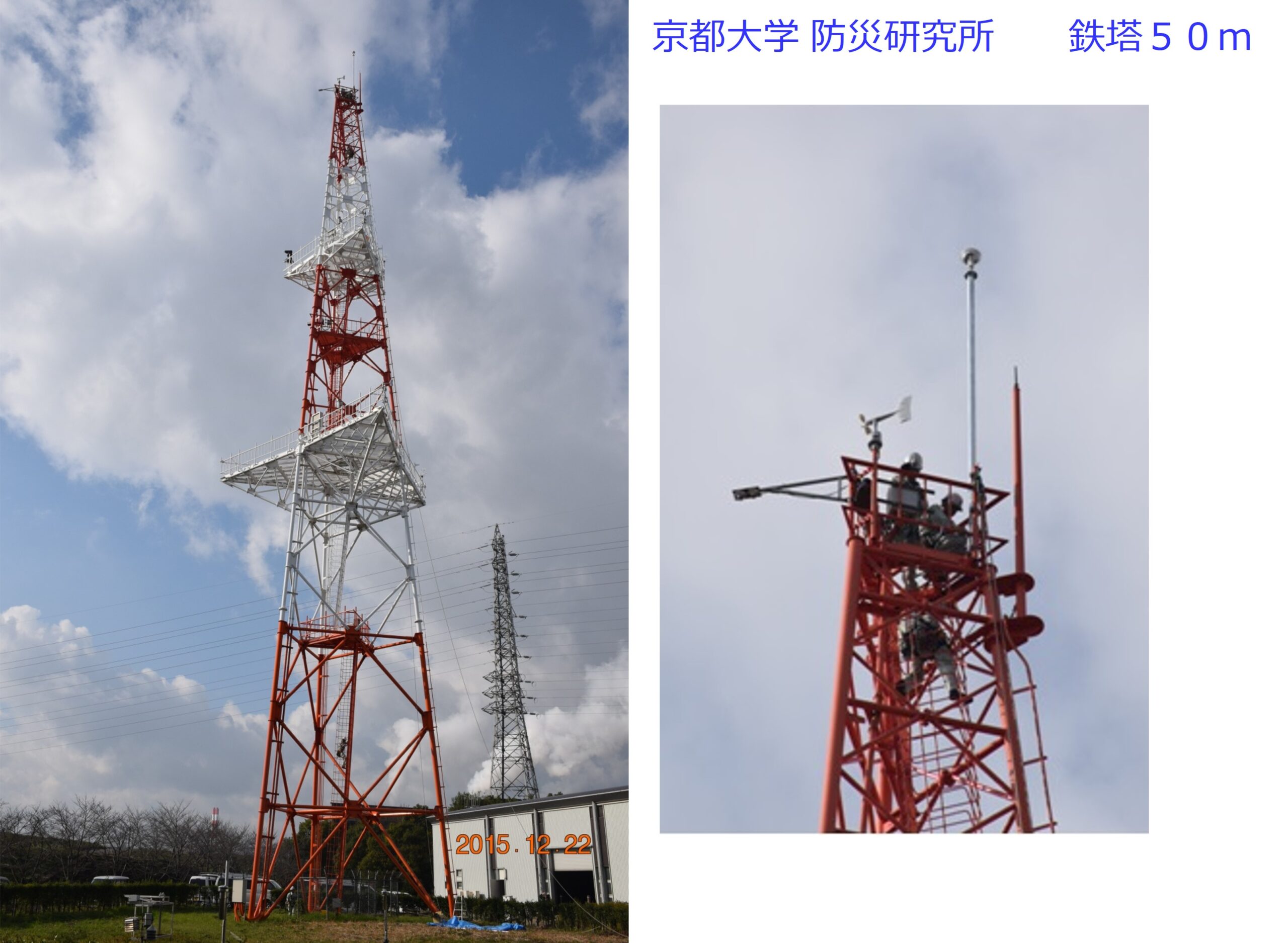

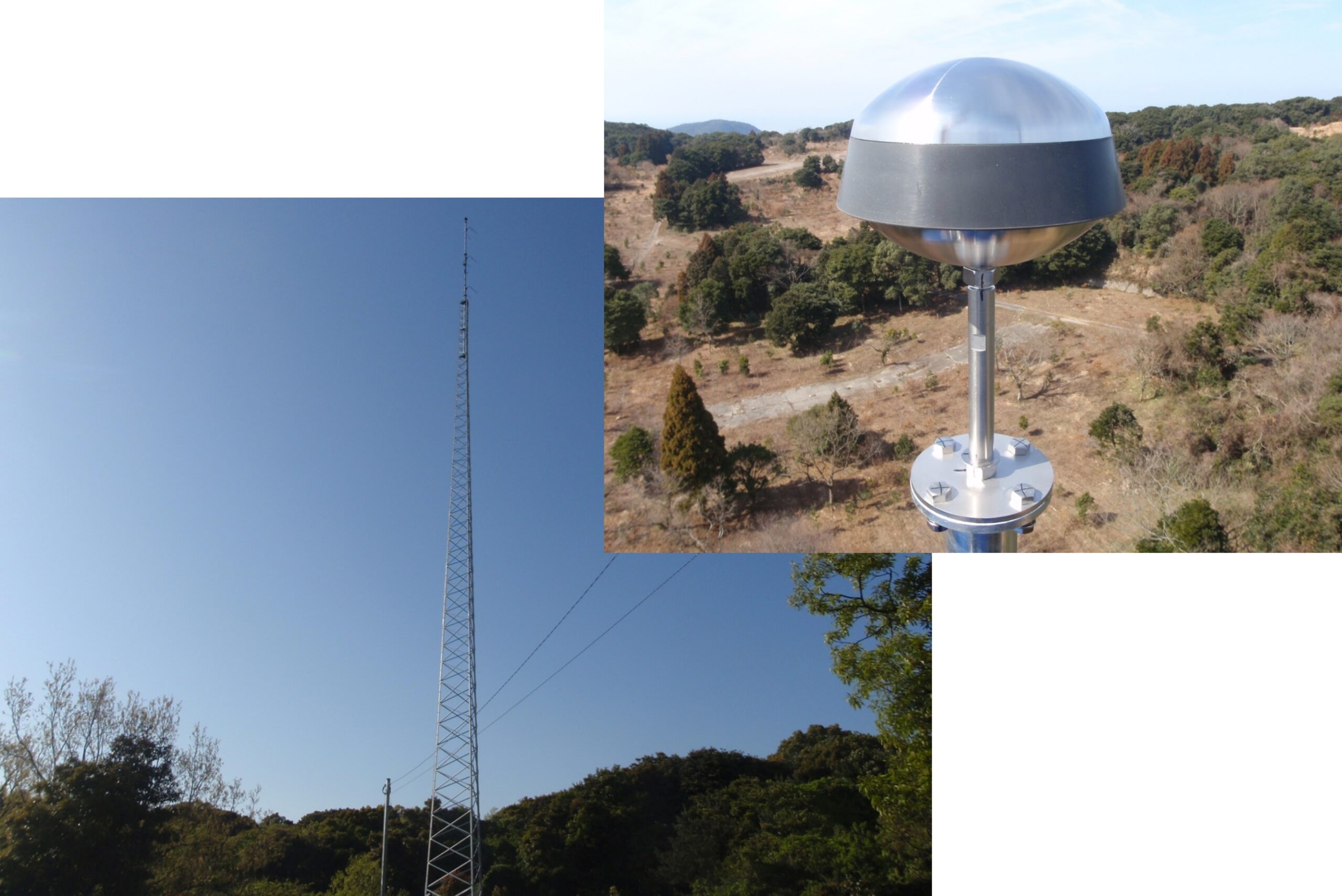

PDCE設置事例(京都大学防災研究所鉄塔50m)

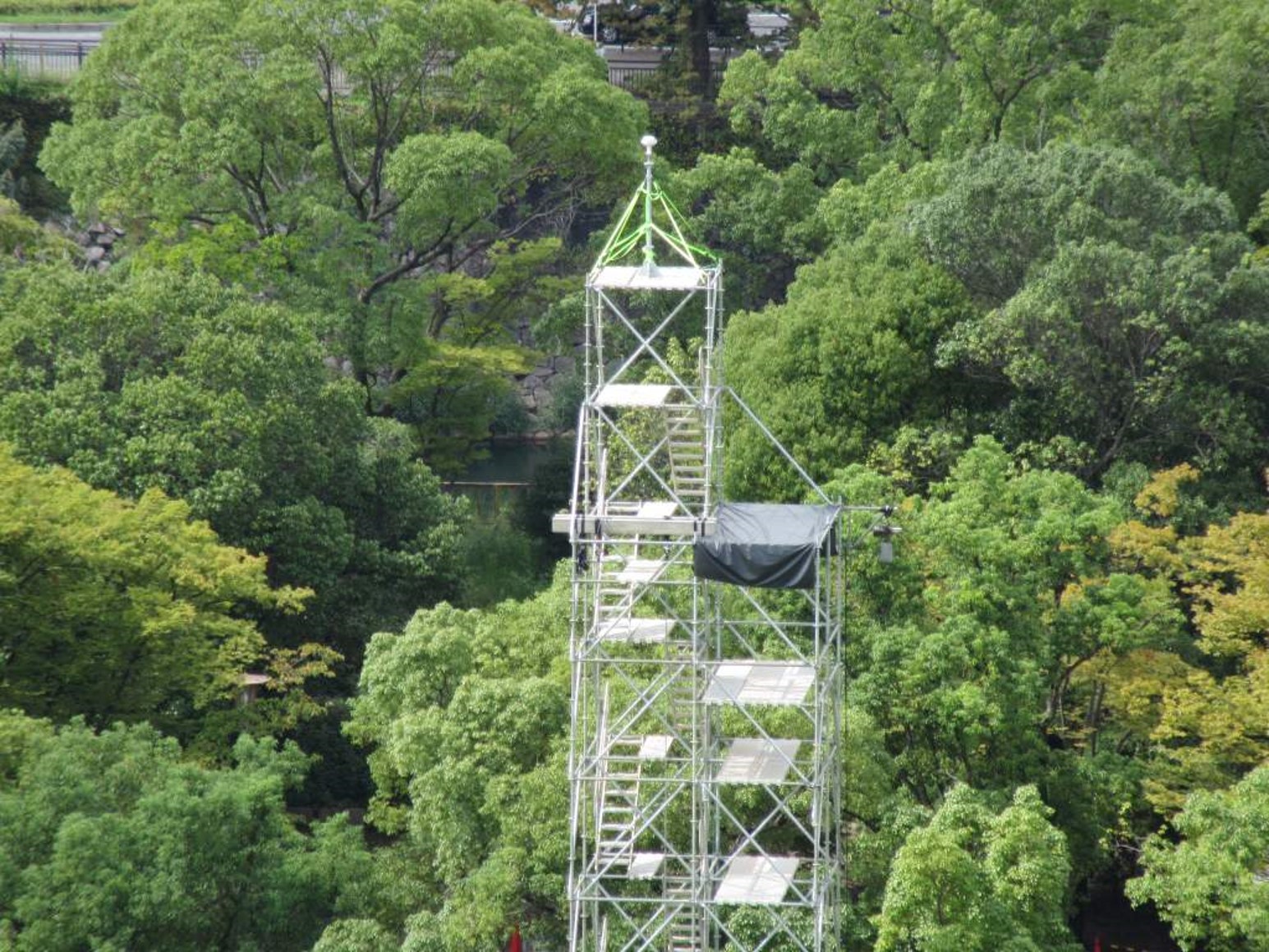

京都大学防災研究所鉄塔50m
電力施設

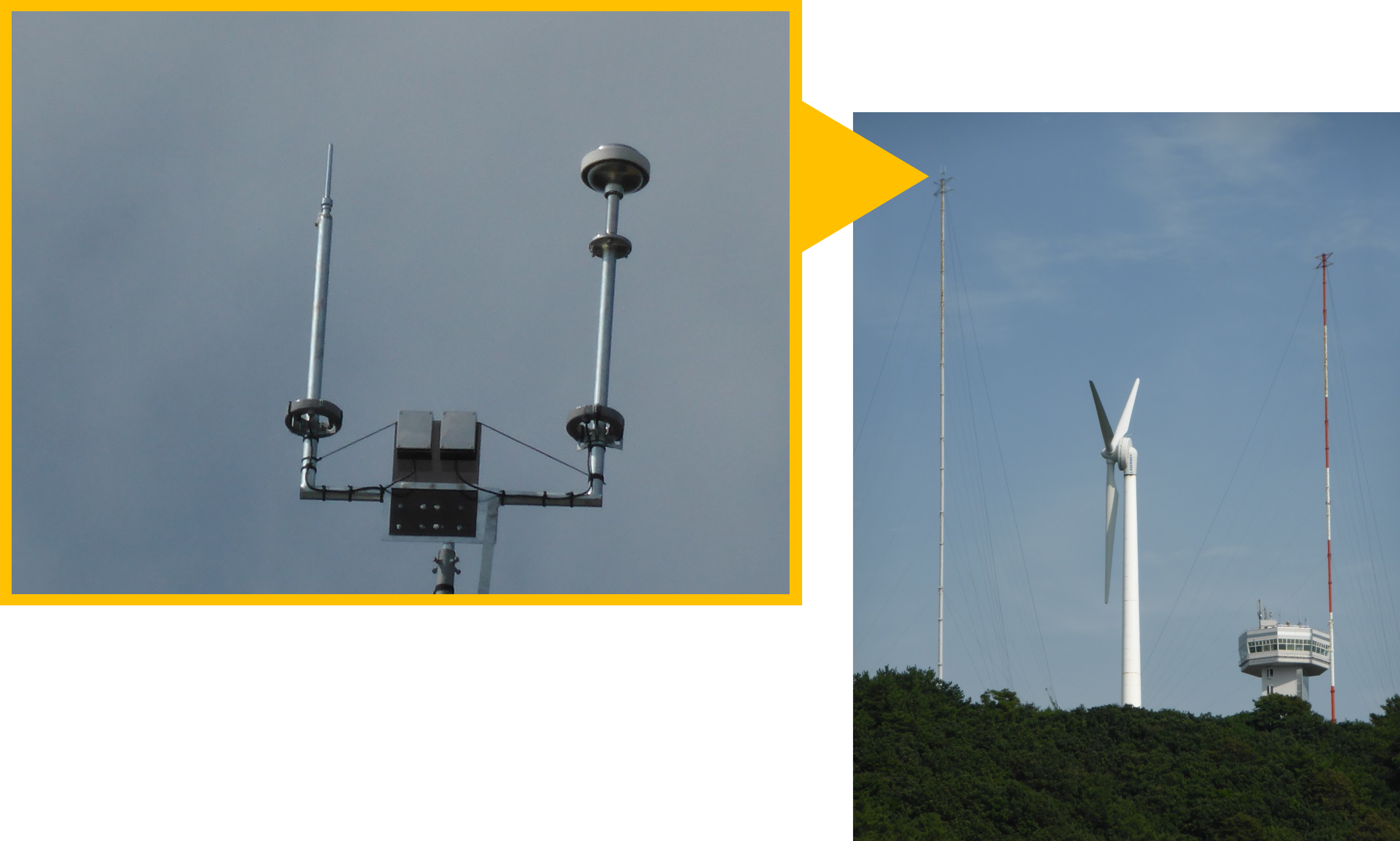

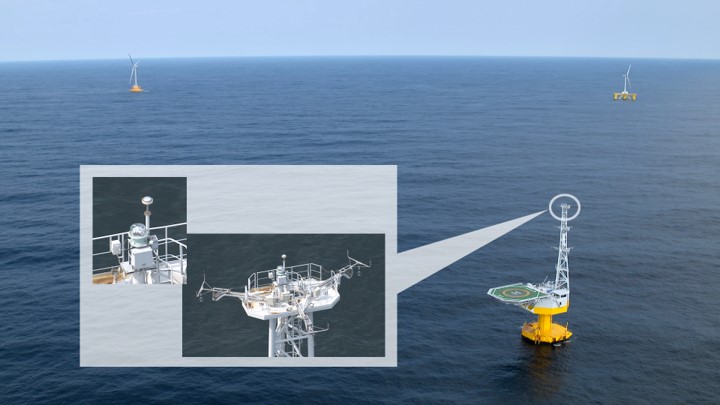

洋上風力発電 風況観測タワーに設置しているPDCE
洋上風力発電 風況観測タワー
公共施設
東京臨海リサイクルパワー様のPDCE設置事例

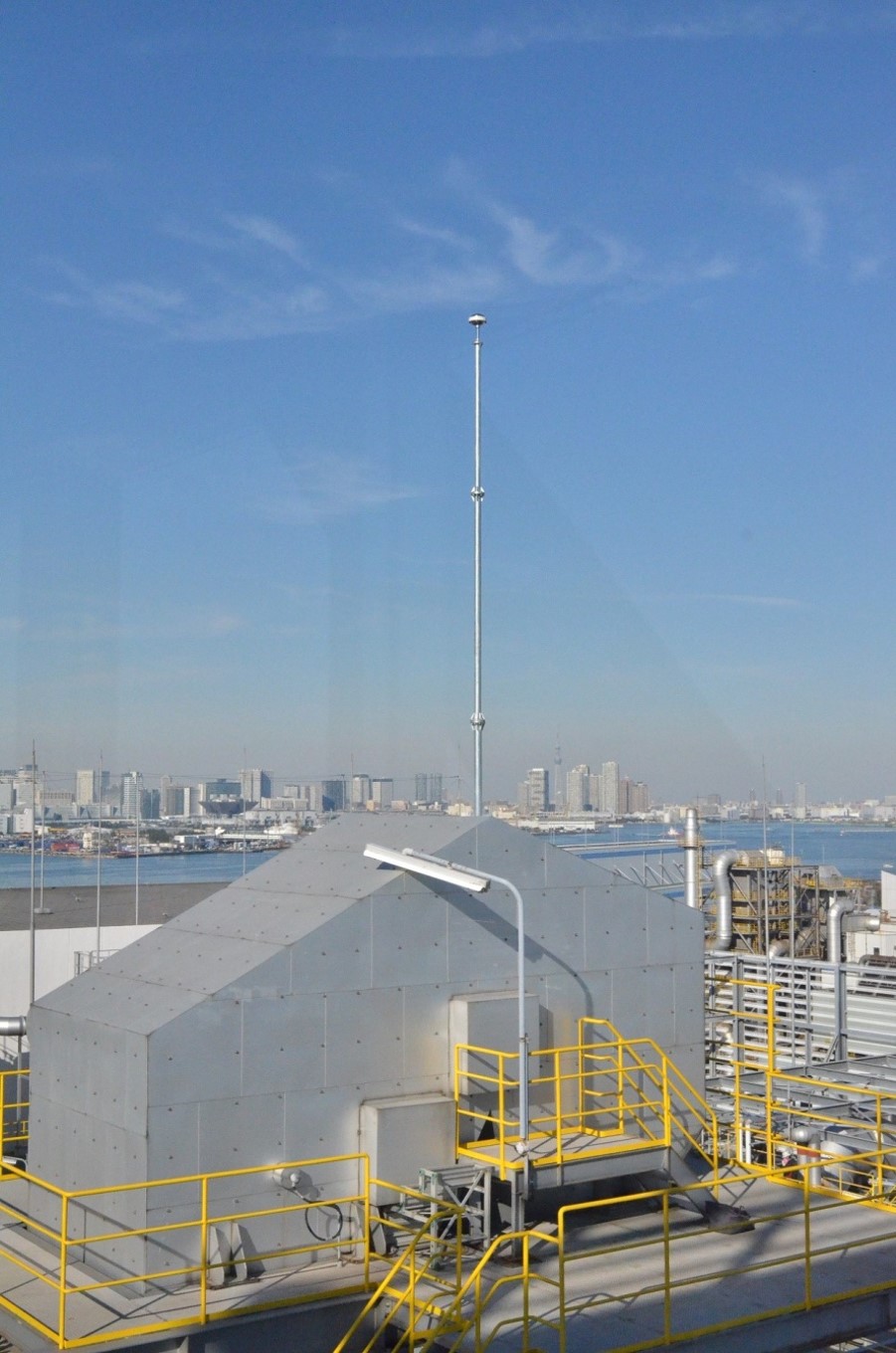

東京臨海リサイクルパワー様

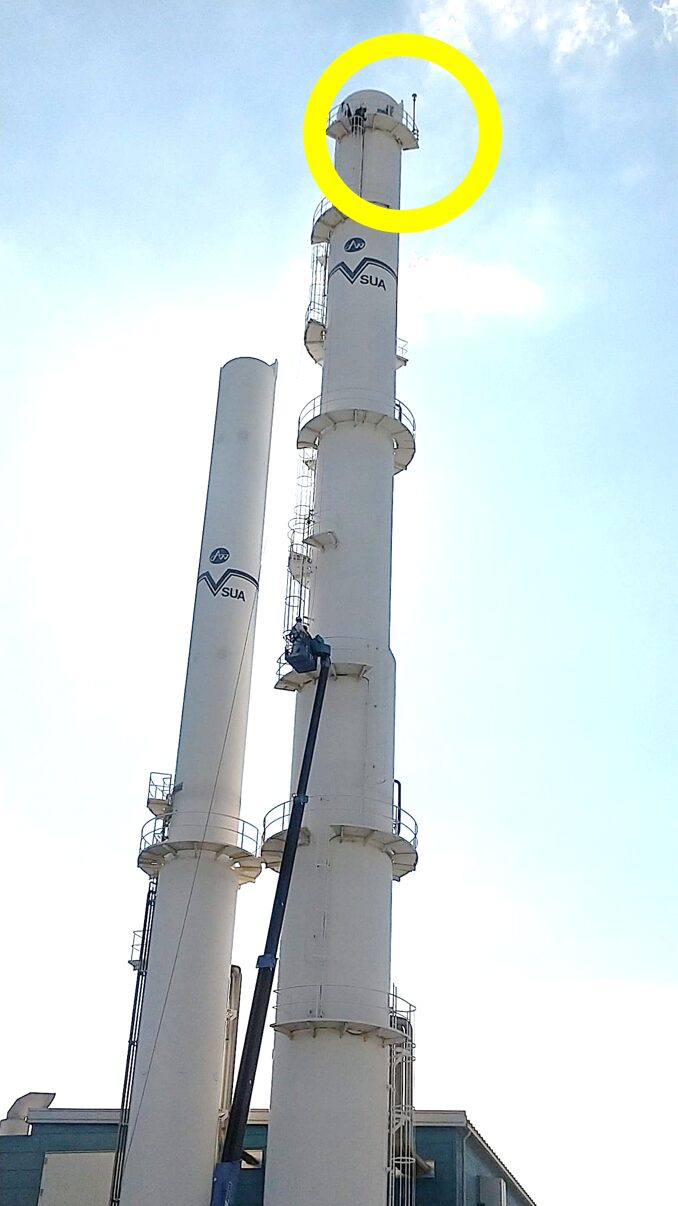

工場

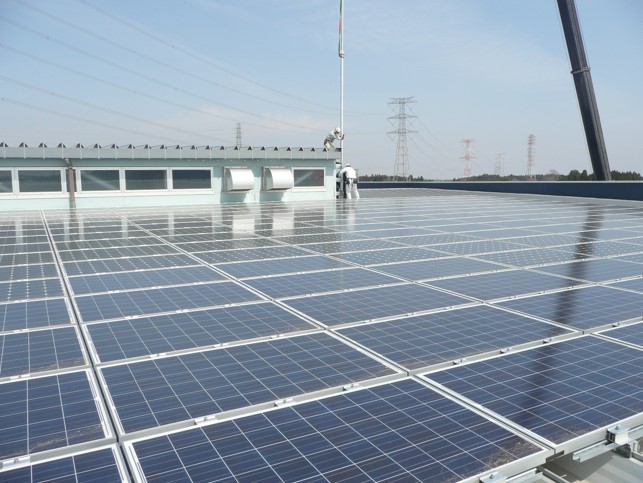

屋上の太陽光パネルを屋上のPDCEで保護
屋上の太陽光パネル(千葉)
宗教施設

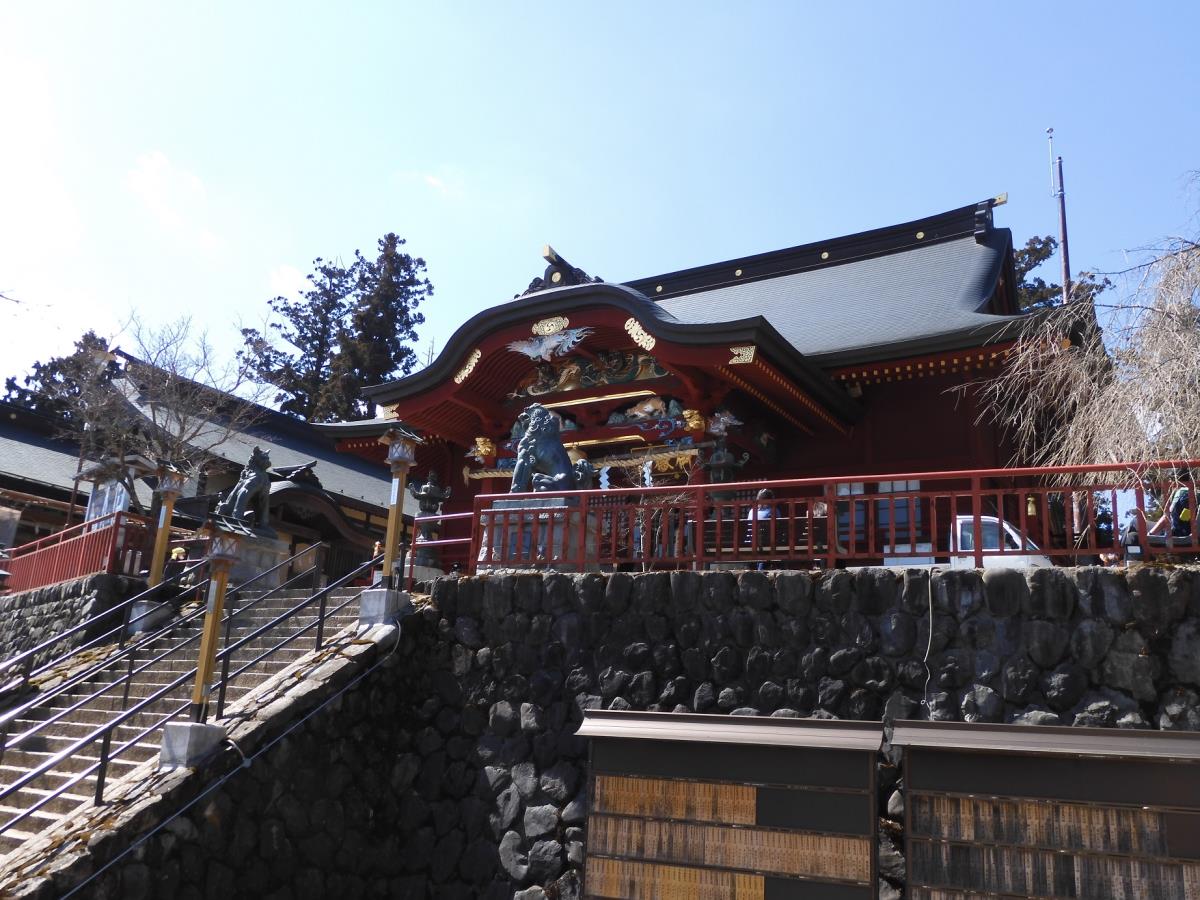

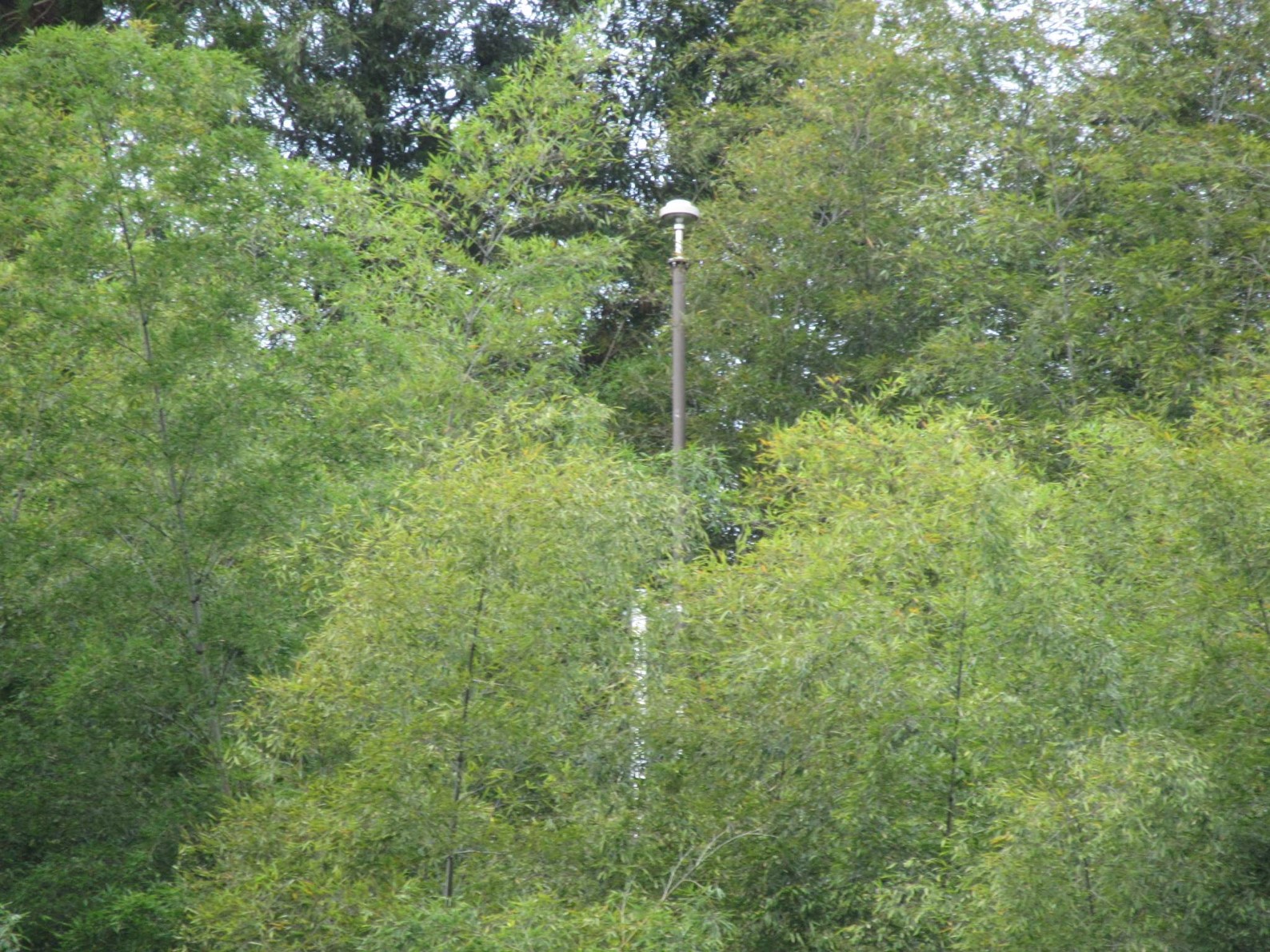

PDCE設置例_神社
神社(東京都)
宗教施設

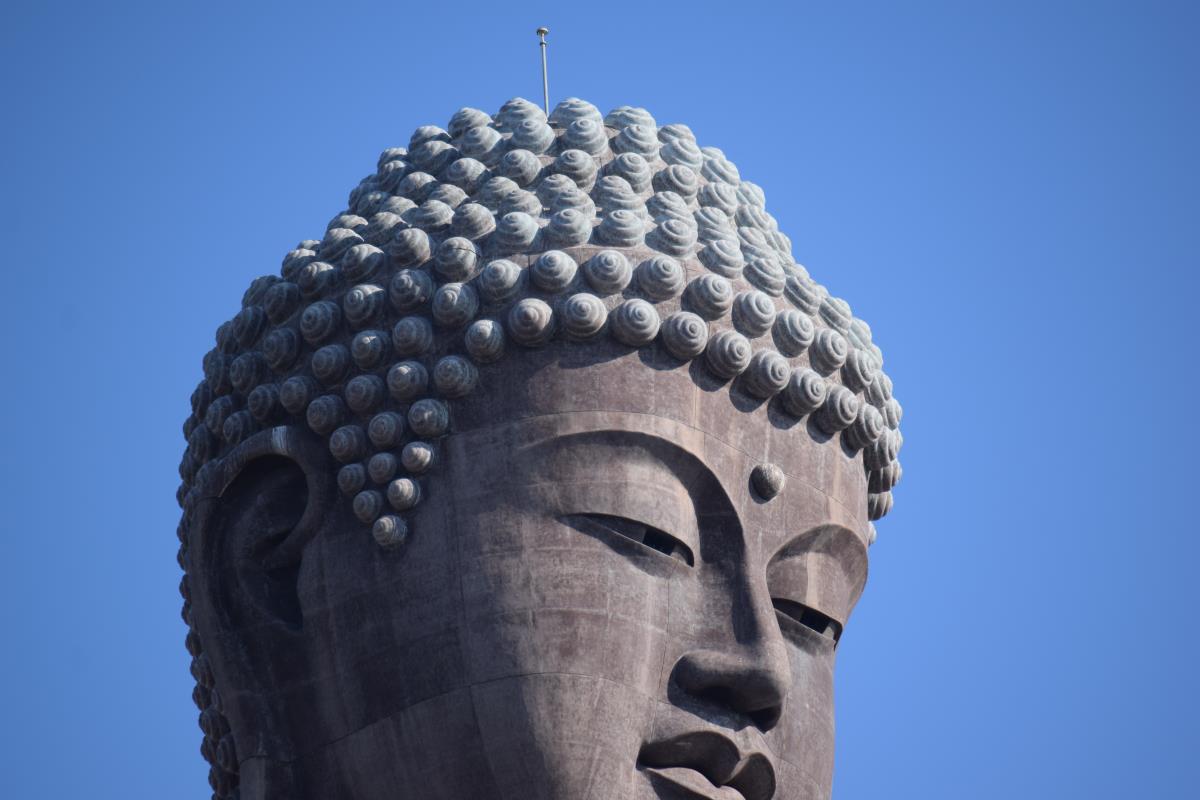

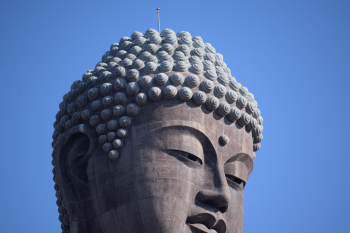

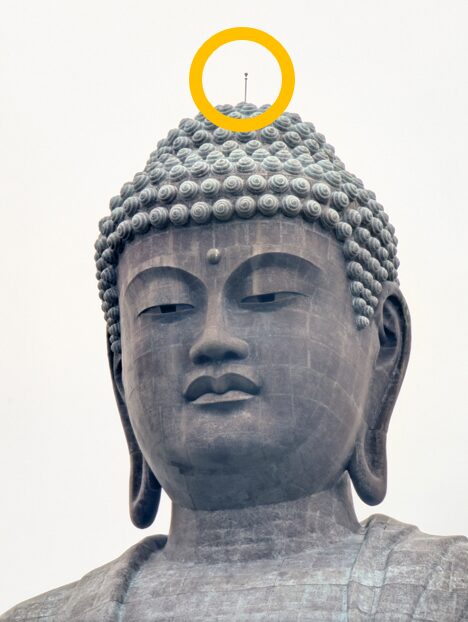

参拝客の安全を第一に設置された牛久大仏様のPDCE
牛久大仏様
公共施設

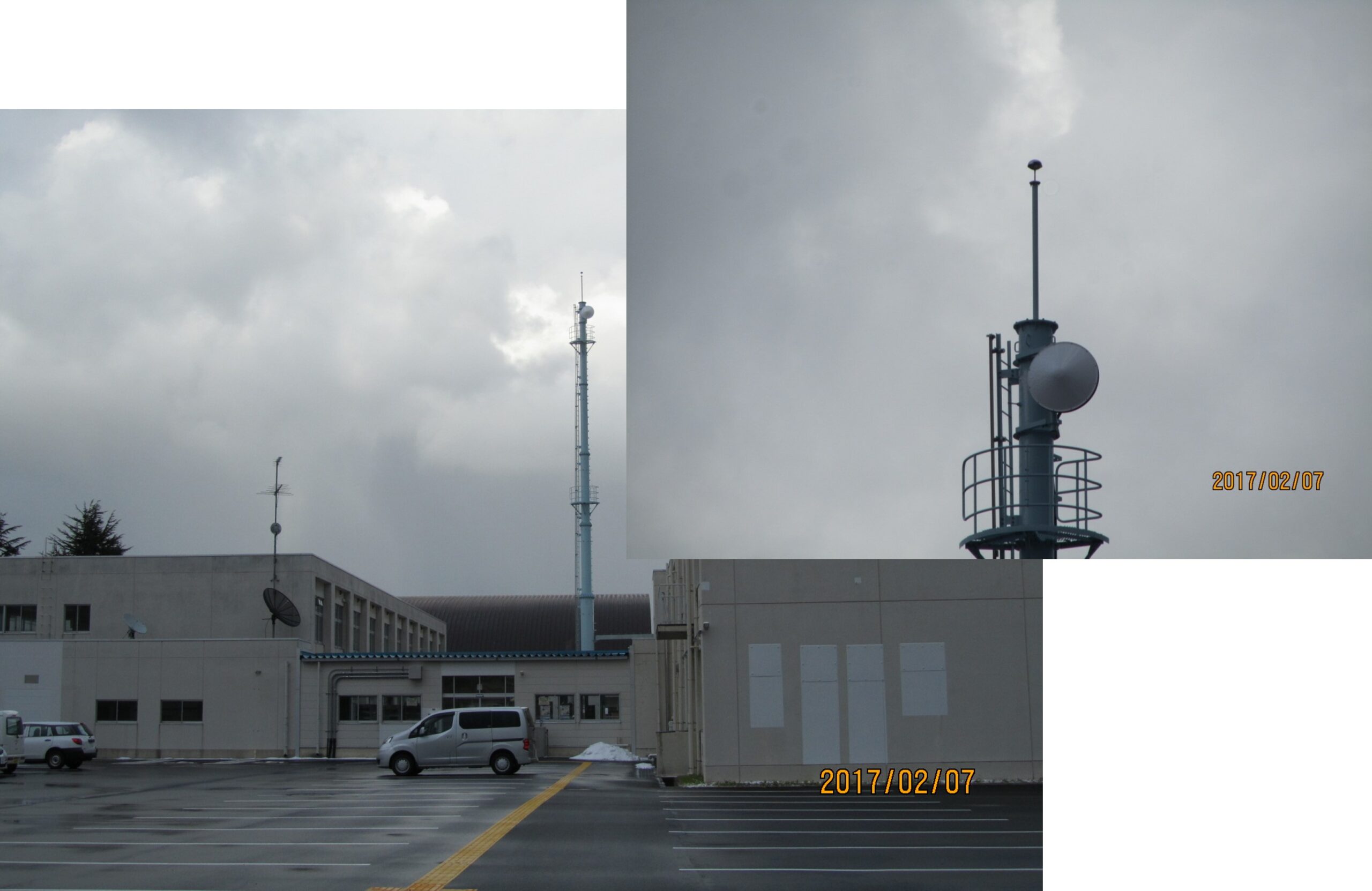

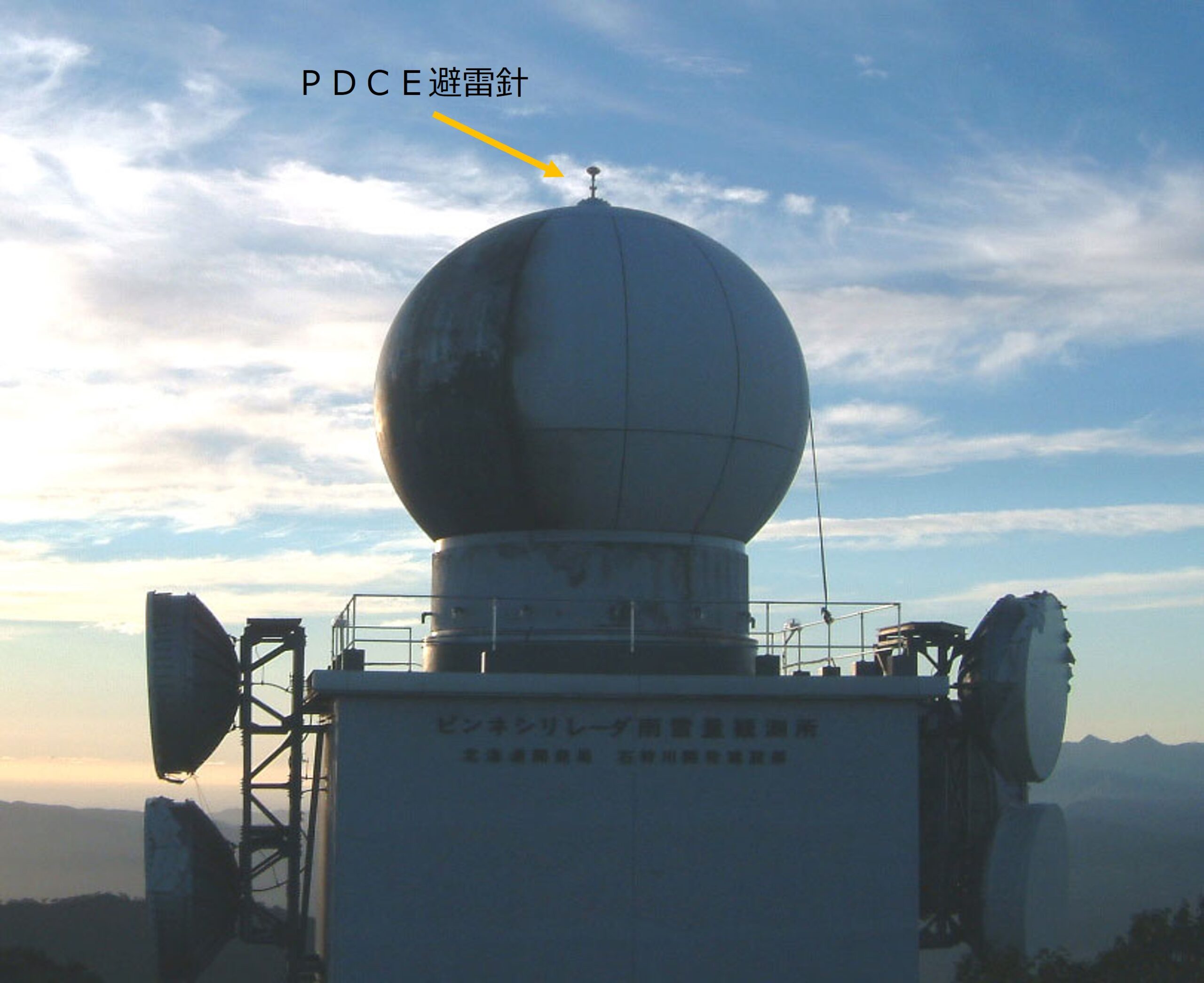

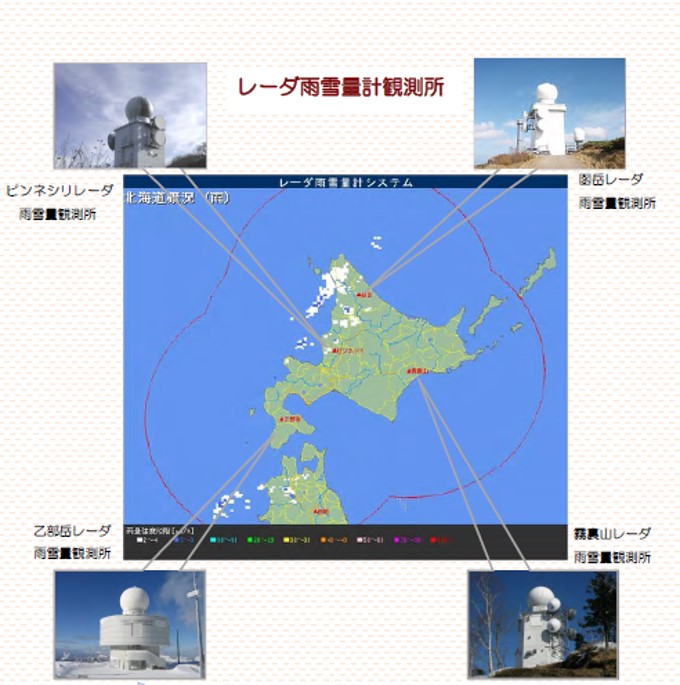

PDCE設置事例(山頂の気象観測レーダー)
気象観測レーダー(北海道)

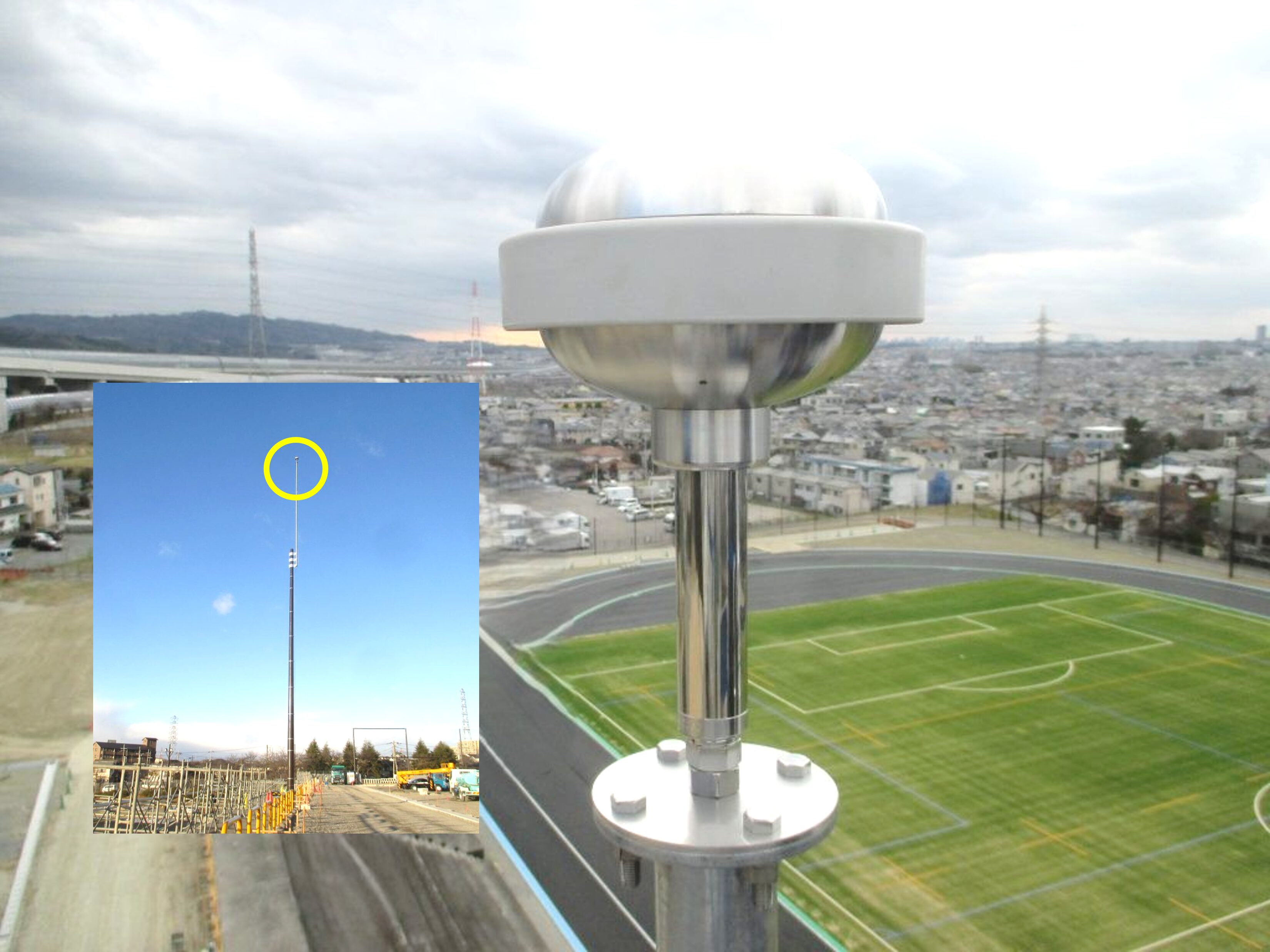

教育施設/病院/高齢者施設

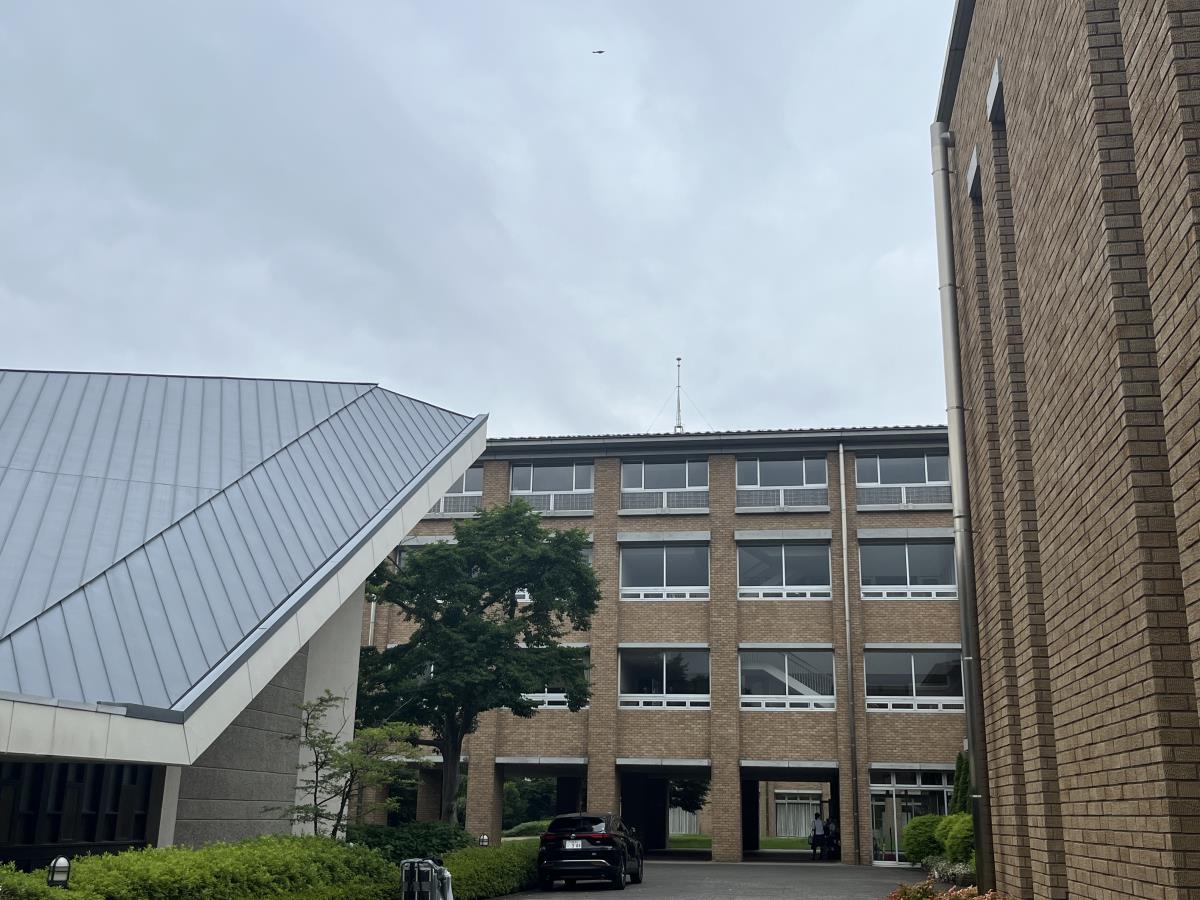

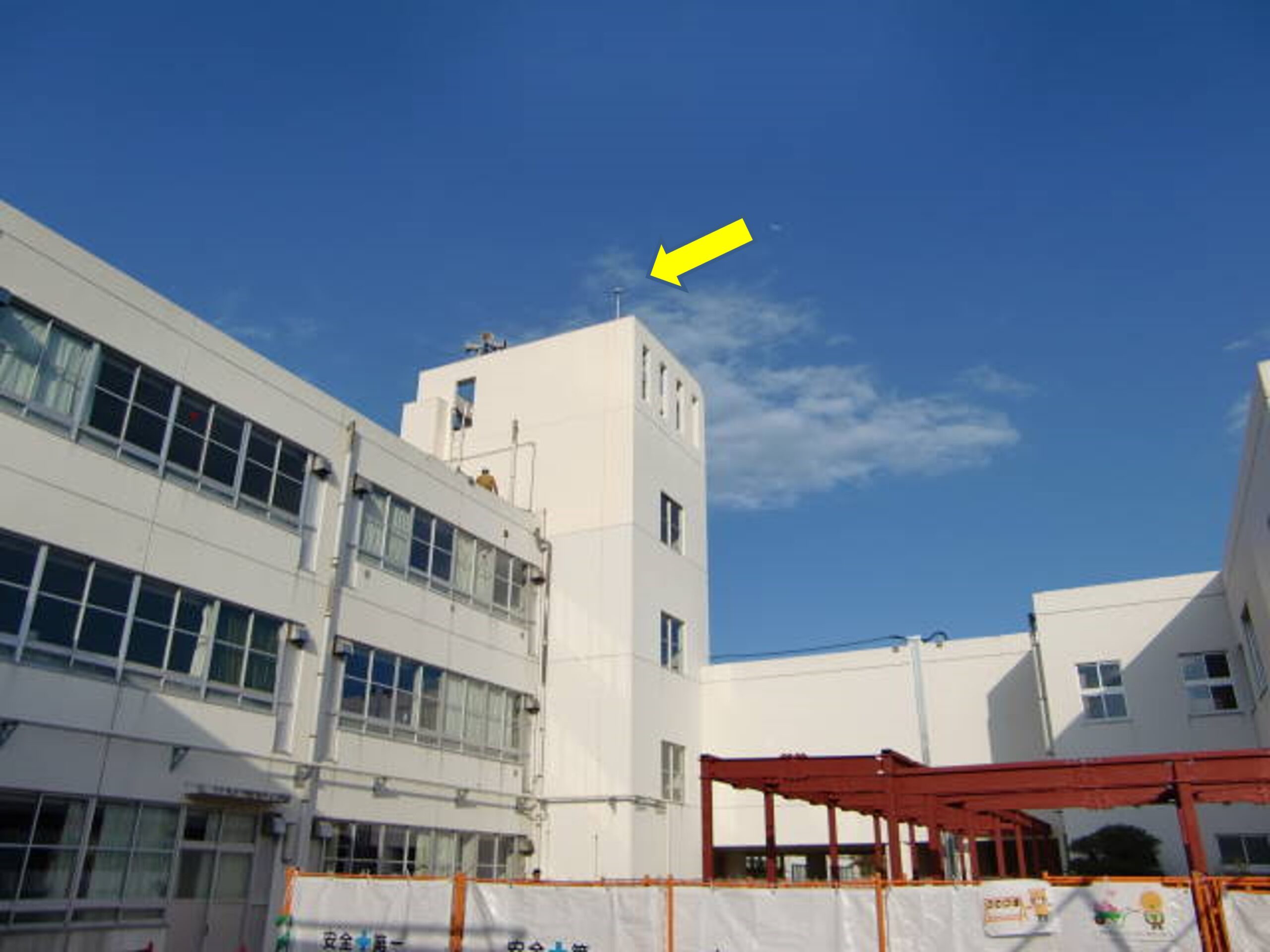

PDCE設置事例(調布市内のカトリック学園
学校(調布市)

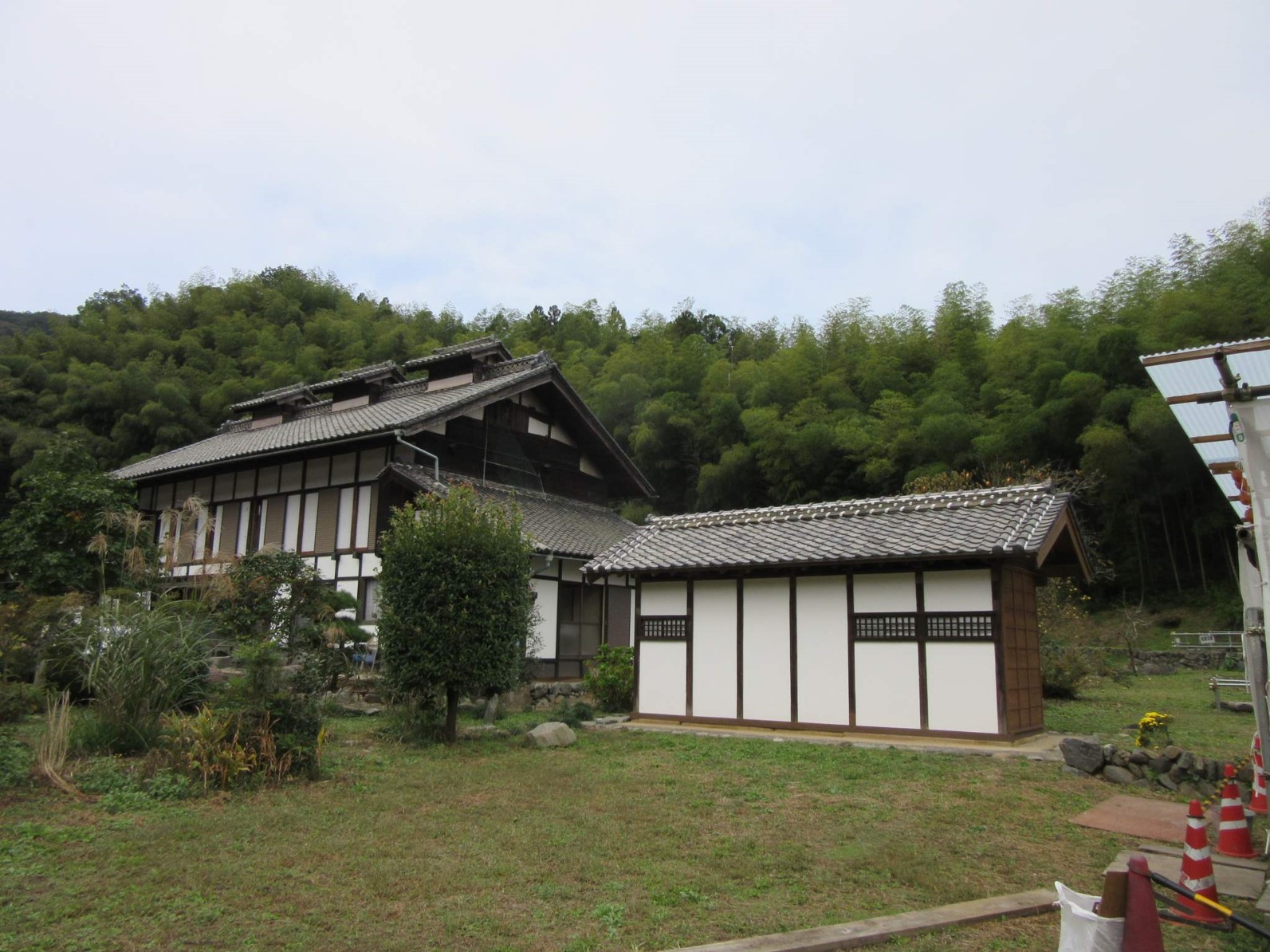

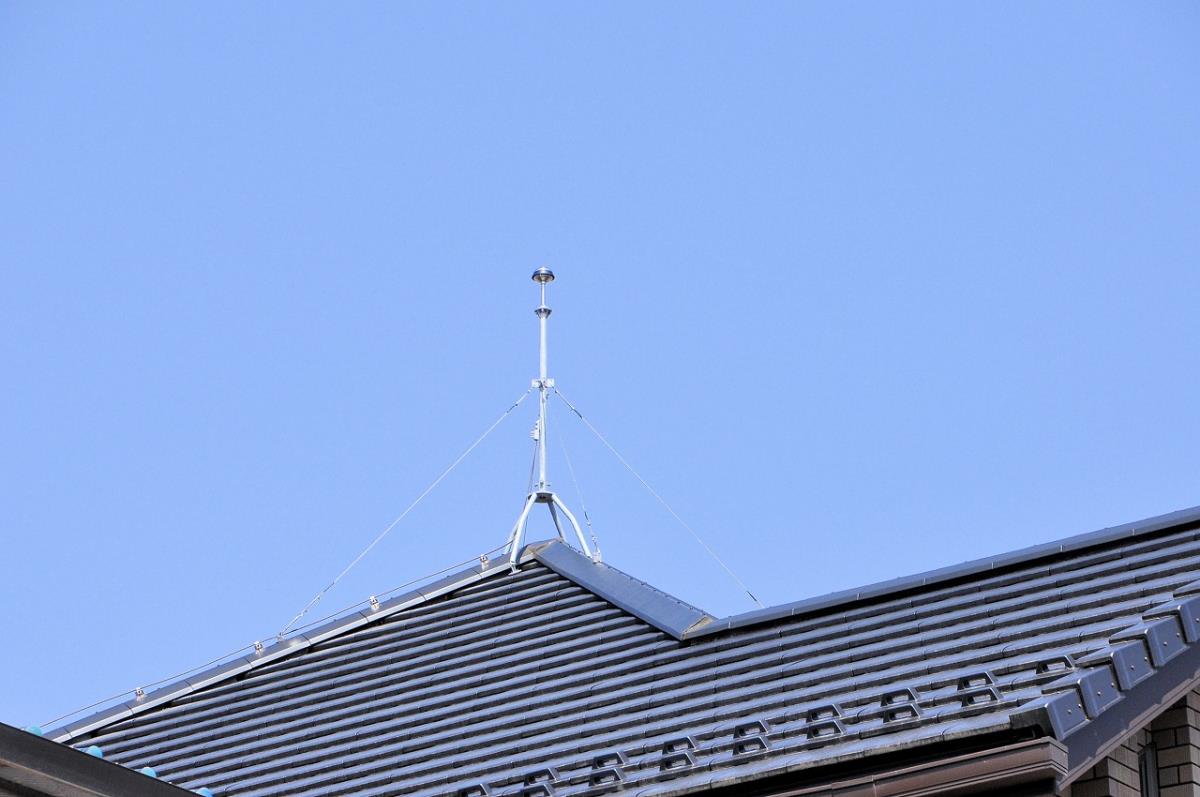

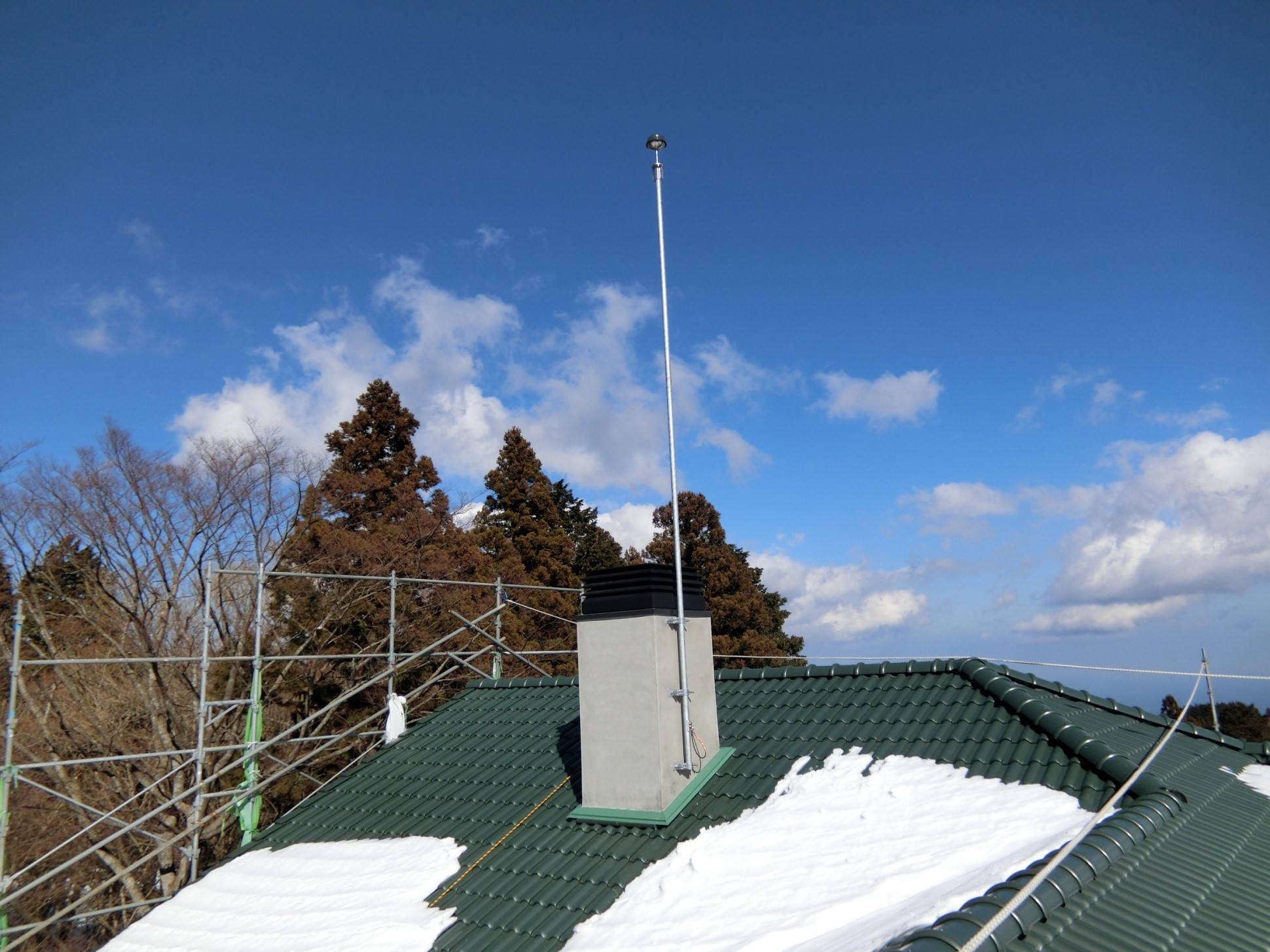

個人住宅
個人住宅
個人住宅
交通施設 鉄道/道路

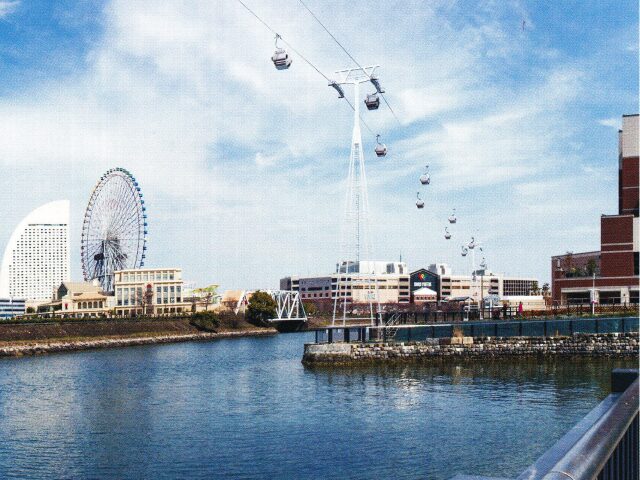

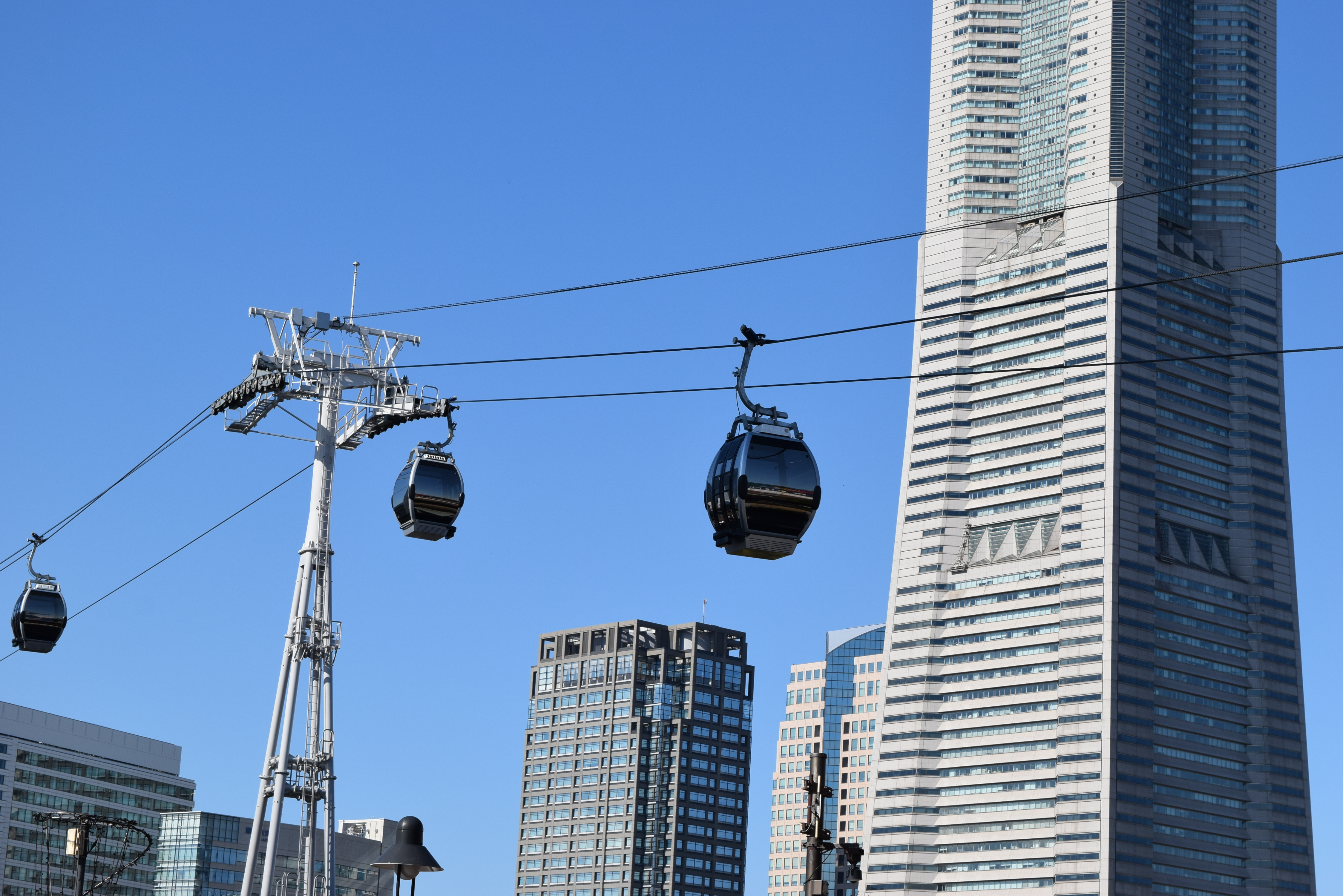

yokohama air cabinに設置しているPDC
YOKOHAMA AIR CABIN
船舶/水上施設

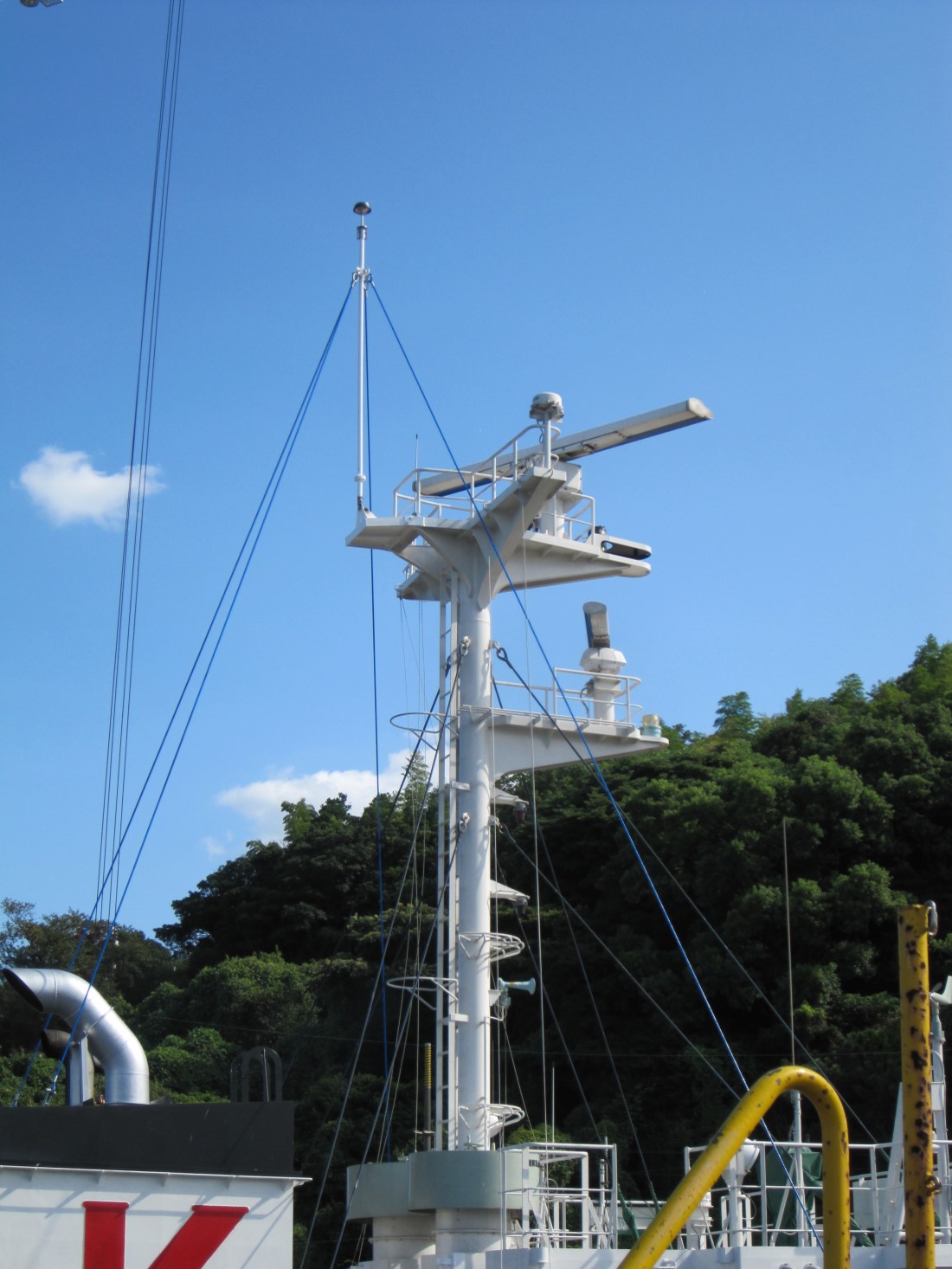

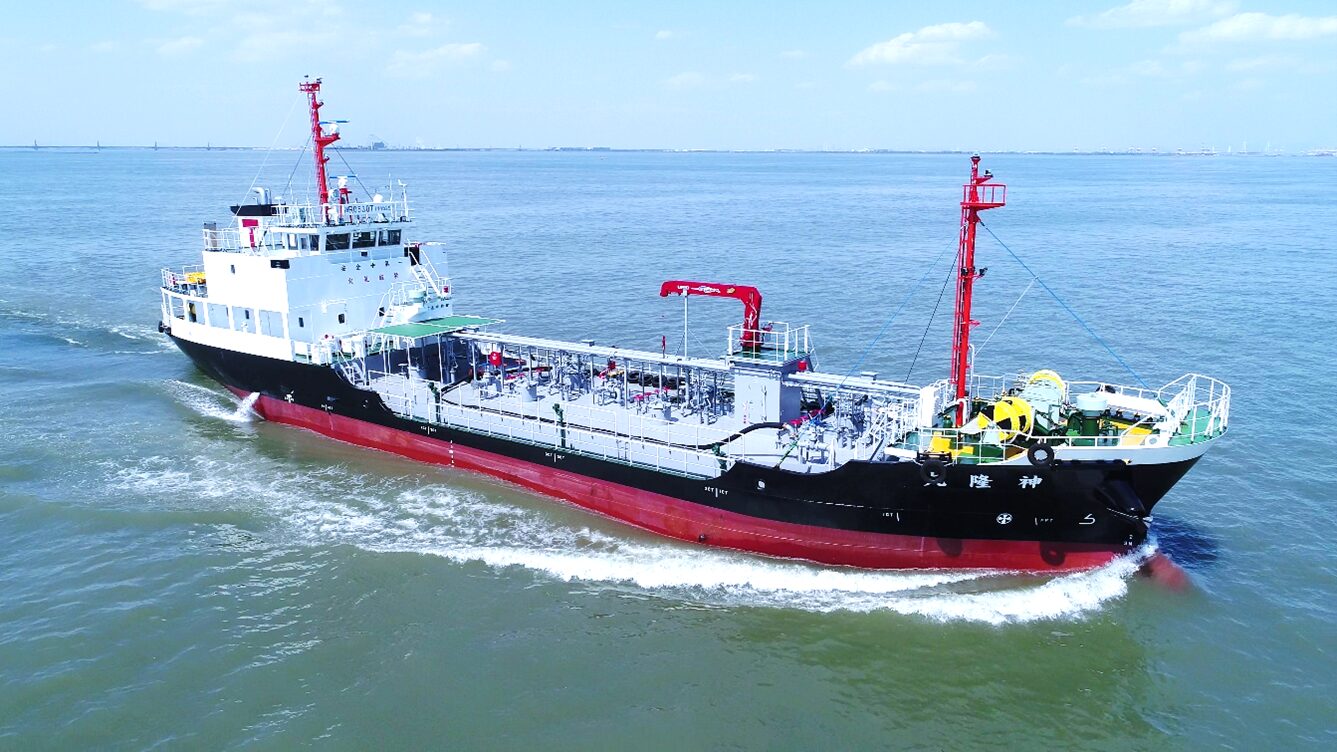

船舶のPDCE設置事例
船舶
商業施設
競馬場に設置のPDCE
競馬場
商業施設

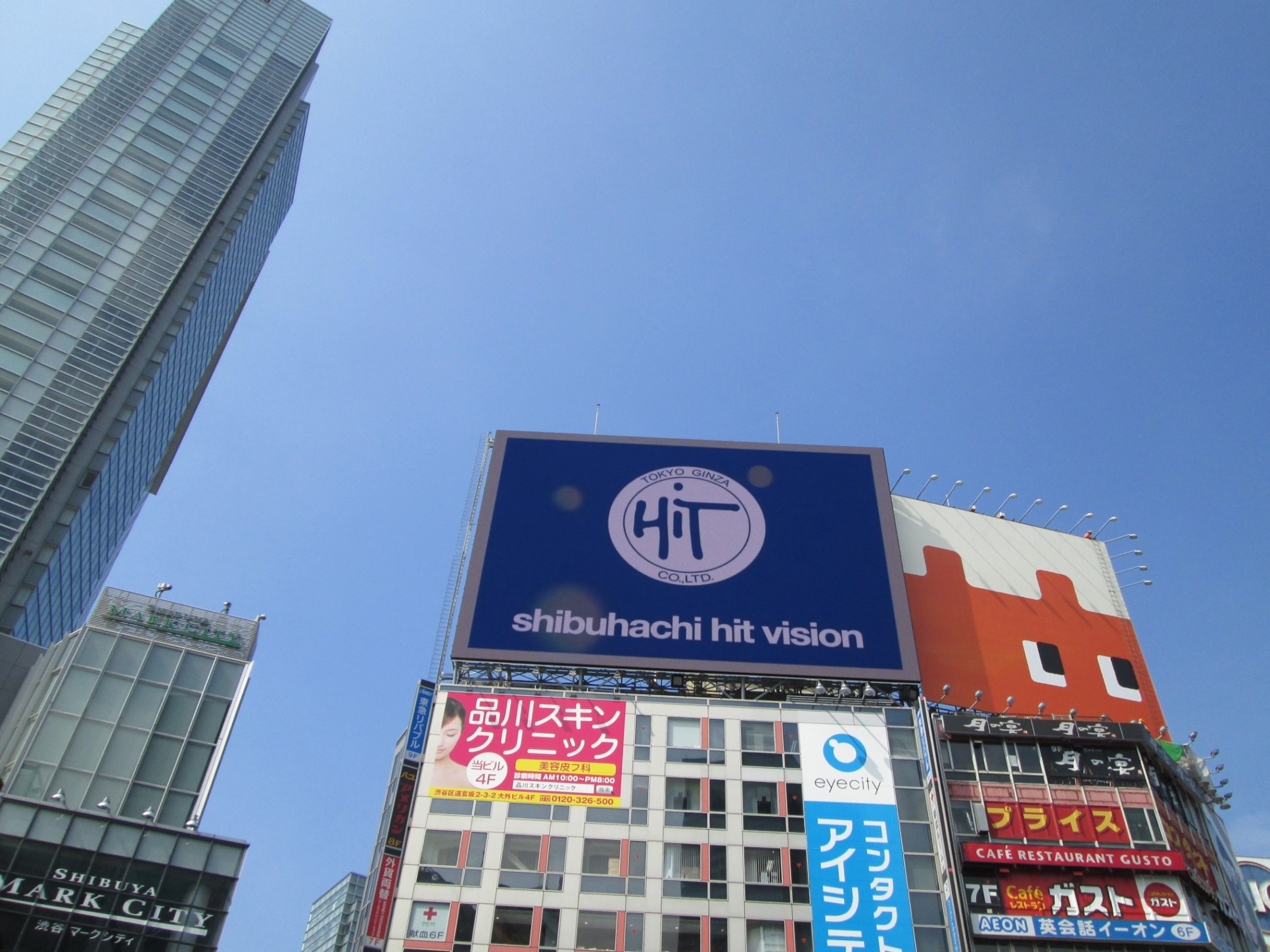

屋外LED広告塔に設置のPDCE
屋外LED広告塔(渋谷)
商業施設

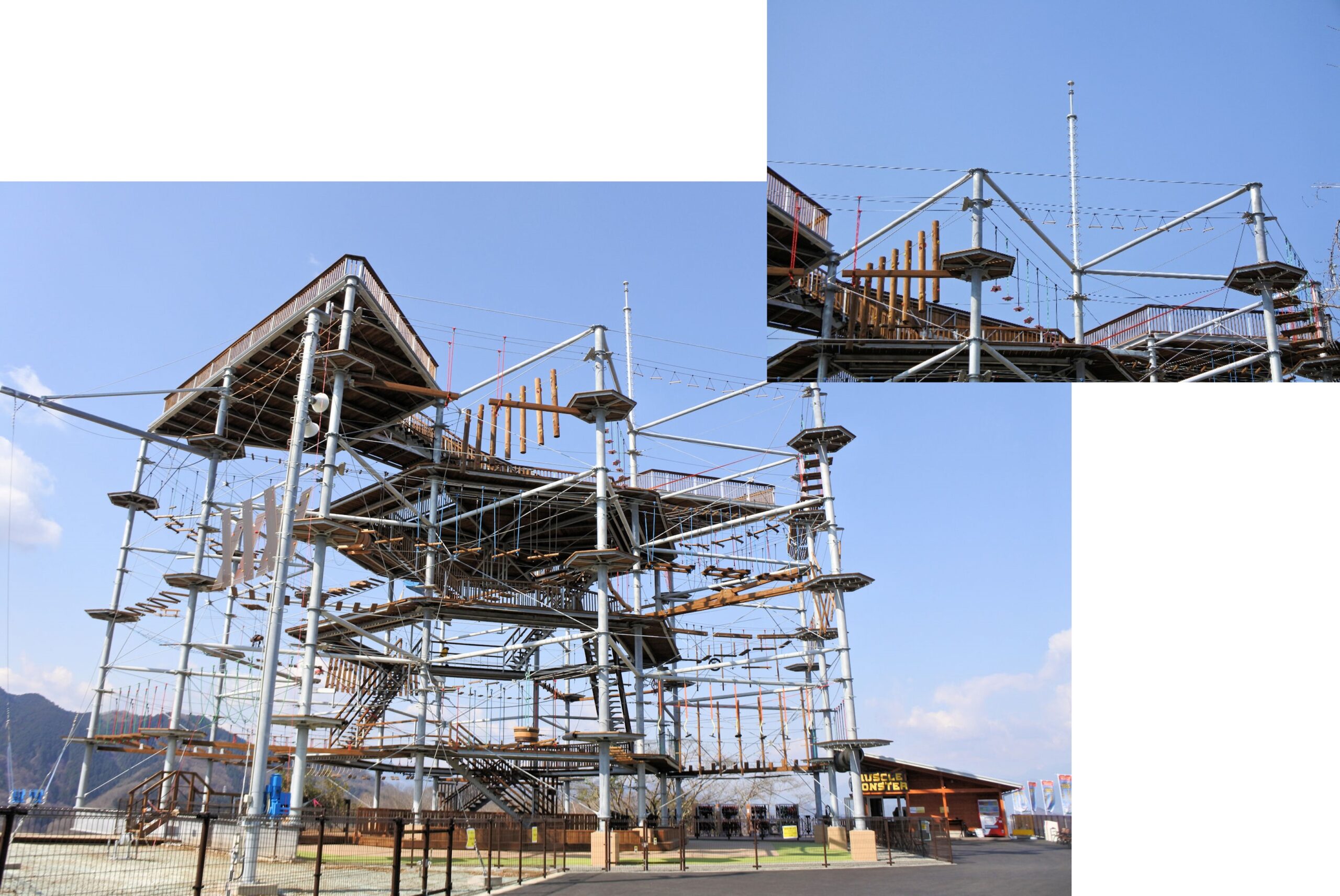

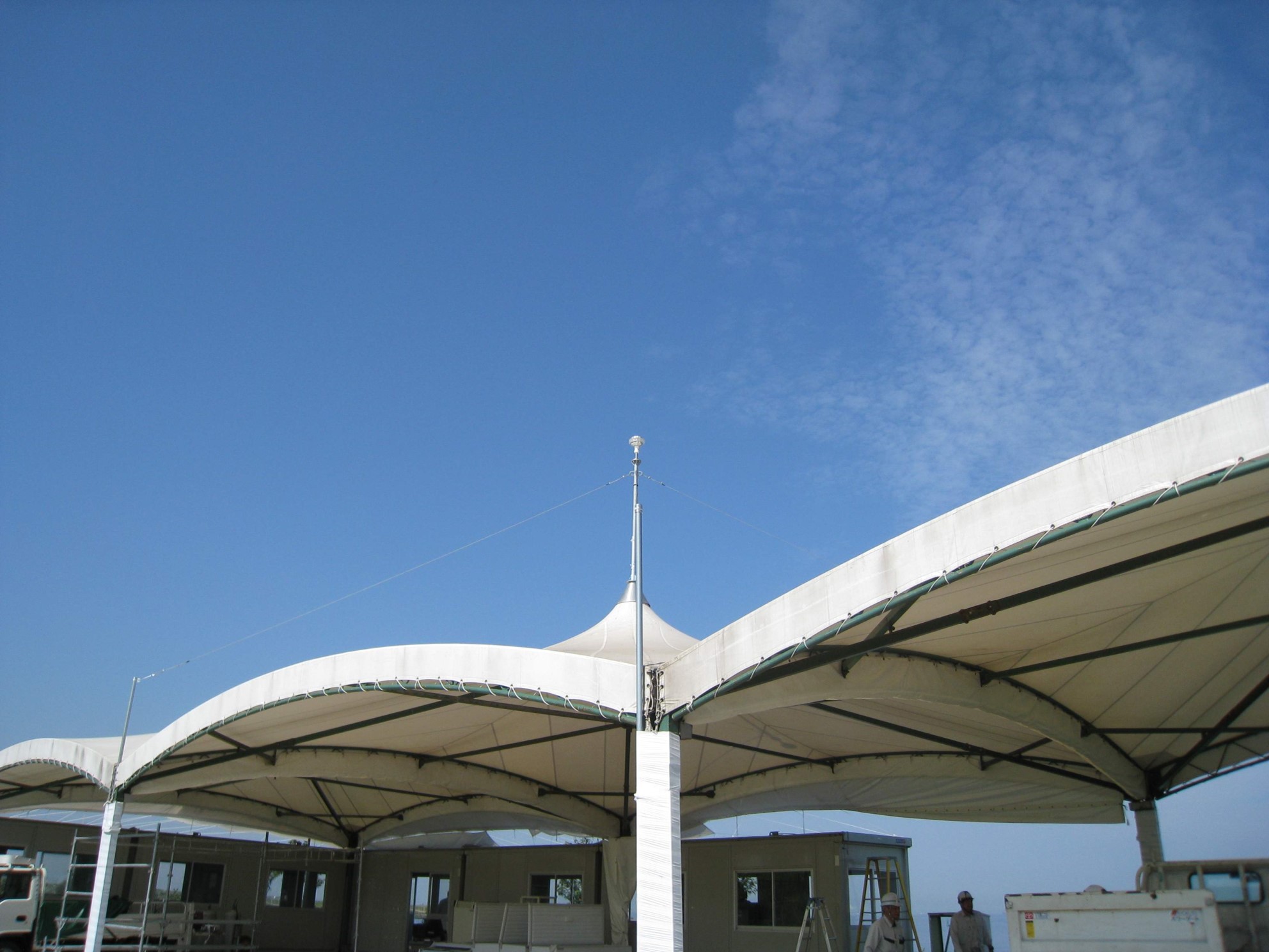

レジャー施設(相模湖)のPDCE設置例
レジャー施設(神奈川)
公共施設
サッカー練習場の設置事例
スポーツ競技施設
公共施設

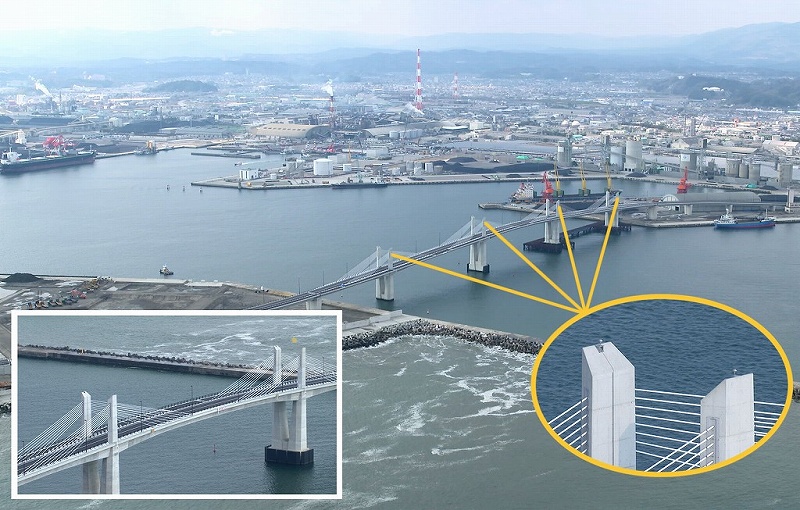

小名浜(福島)マリンブリッジのPDCE設置例
小名浜マリンブリッジ(福島)
公共施設
防災情報システム用の落雷対策(PDCE設置)
防災情報システム(愛知)
歴史的建築物
群馬県の世界遺産の設置事例
世界遺産(群馬)
歴史的建築物

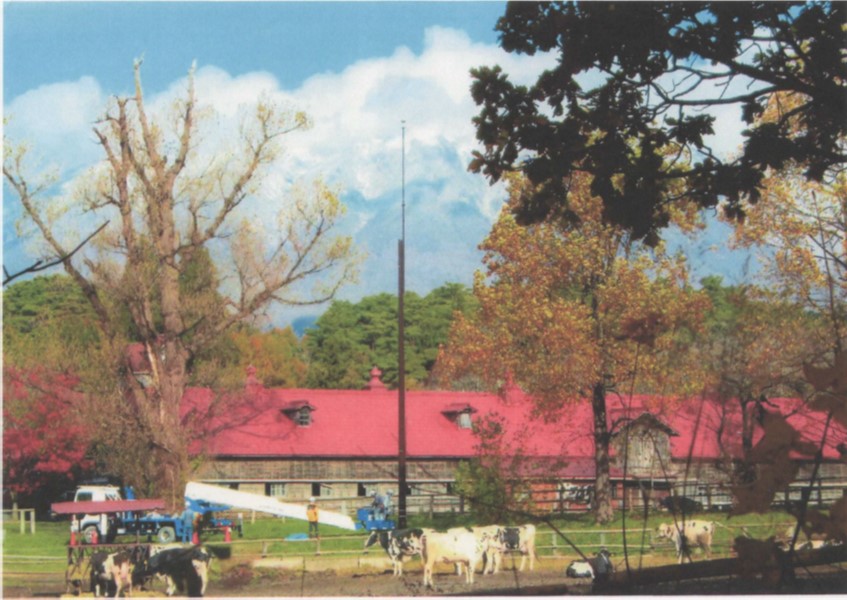

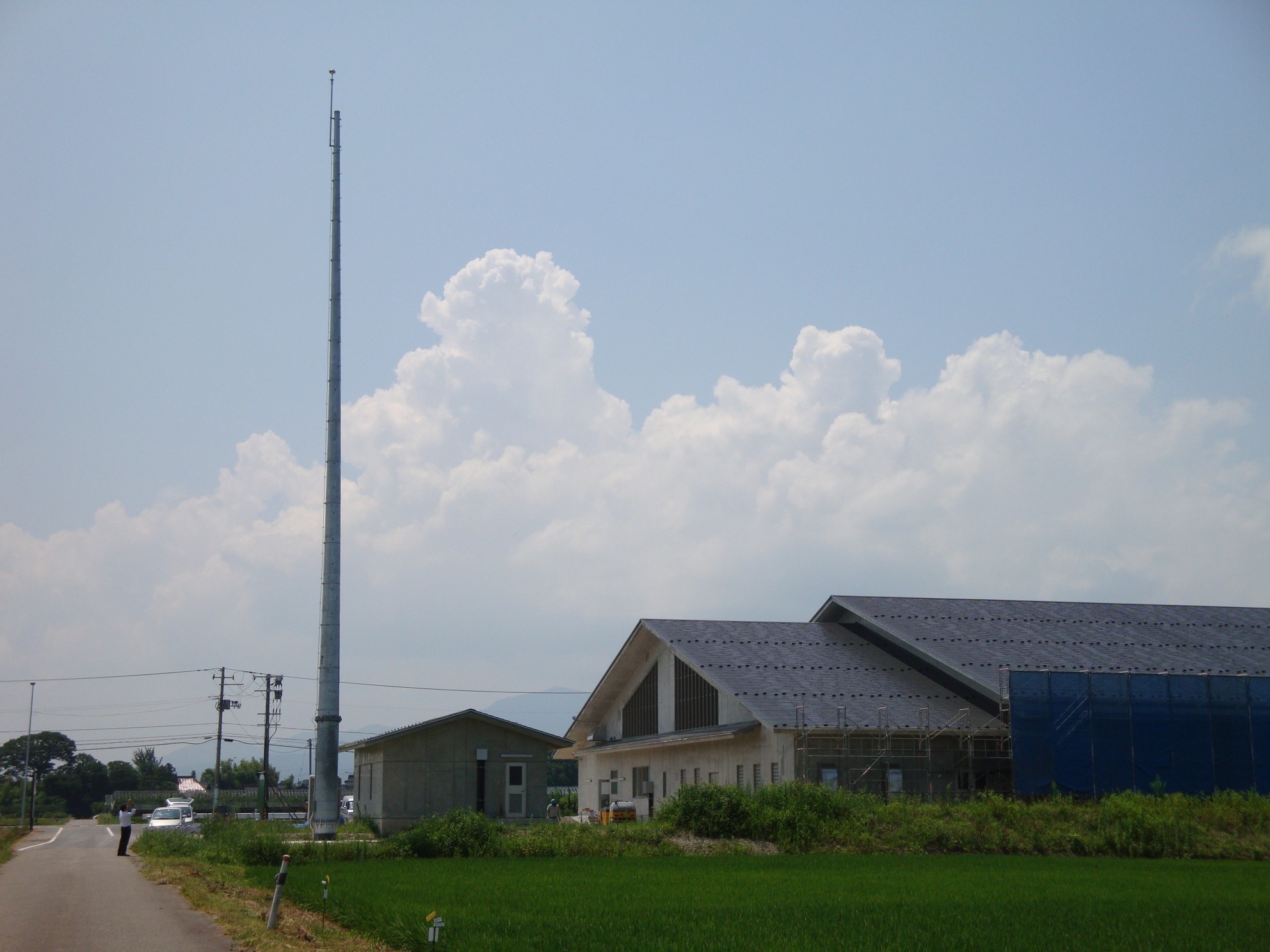

農場の設置事例
農場(岩手)

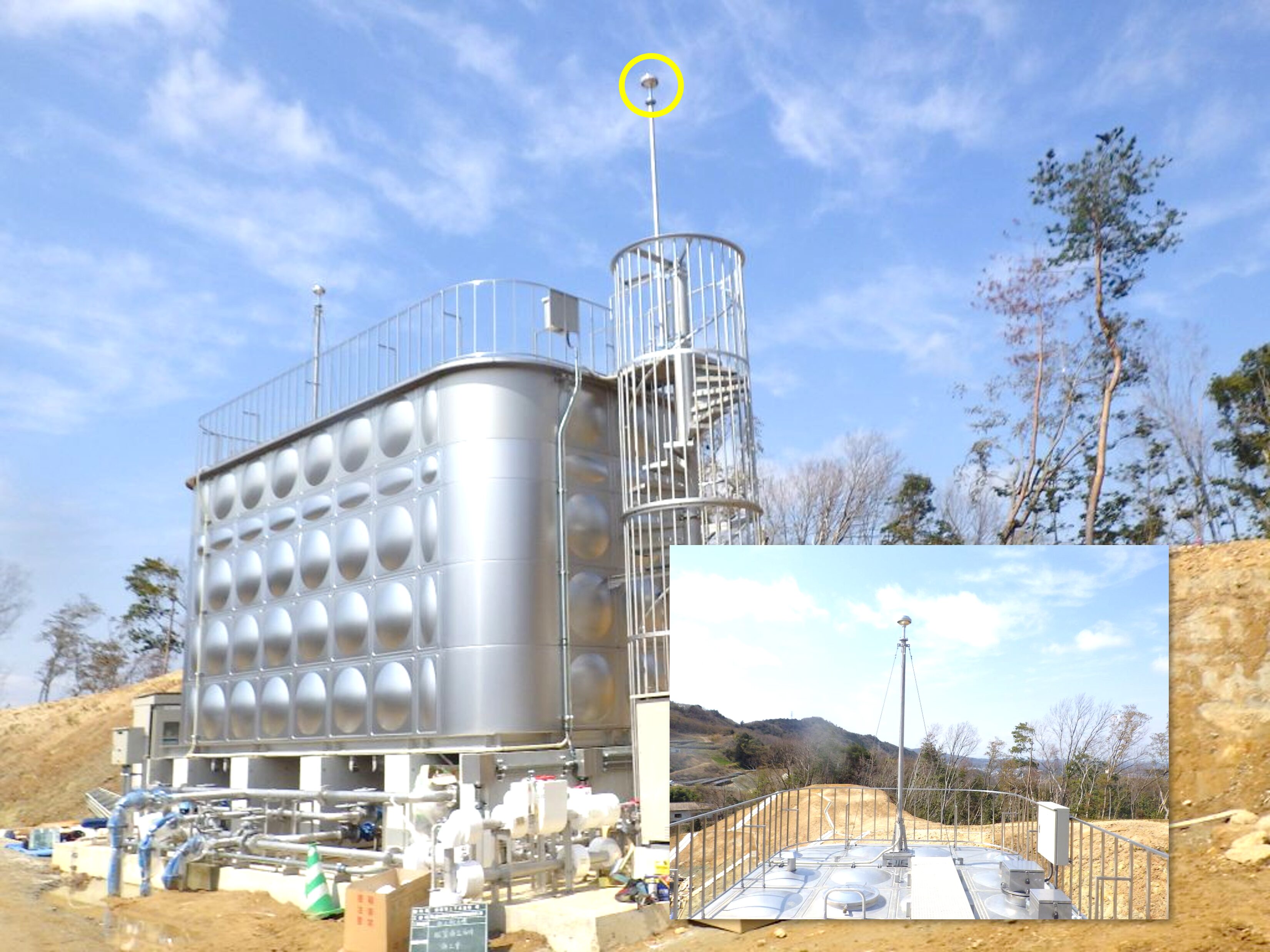

公共施設

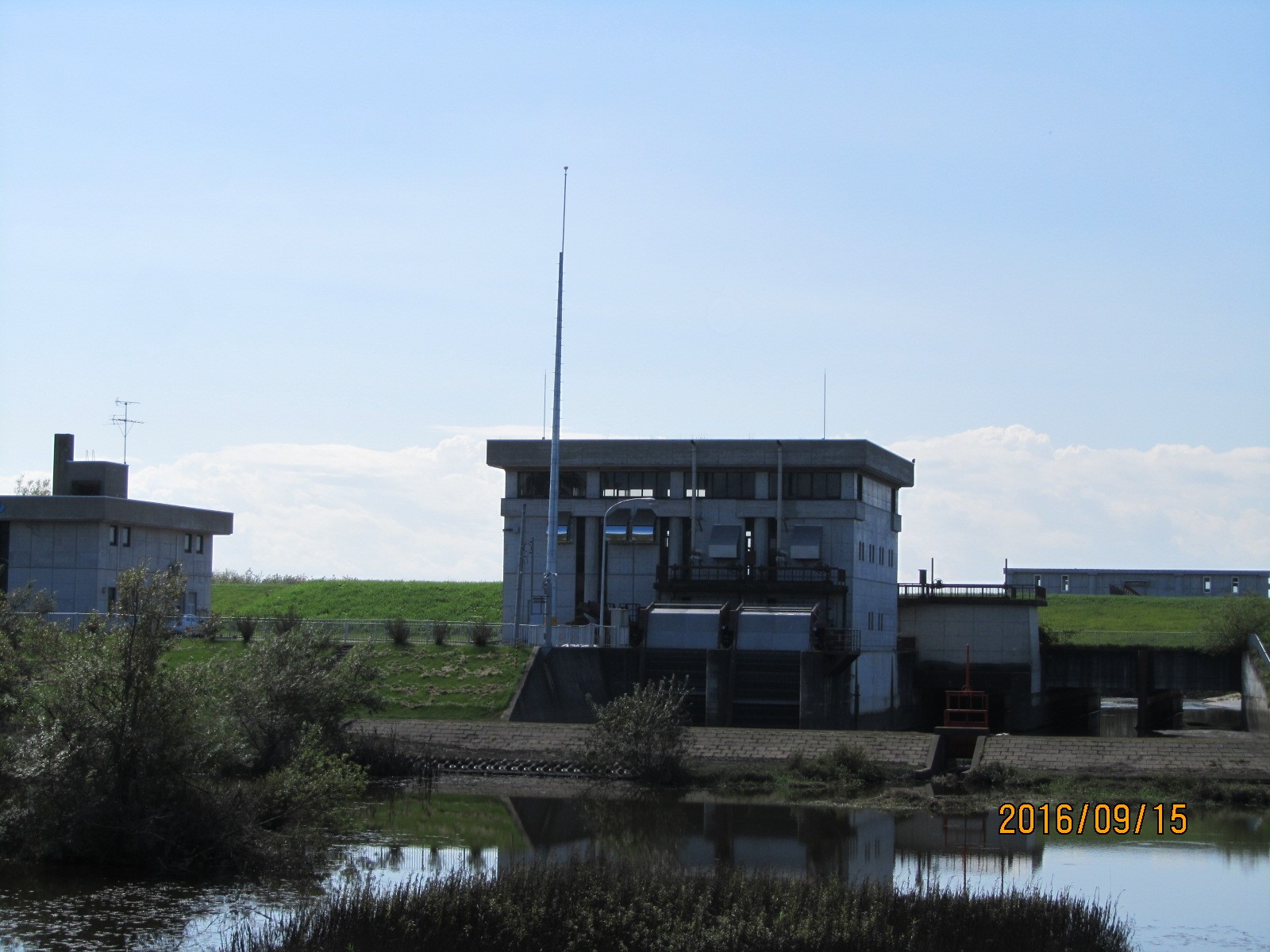

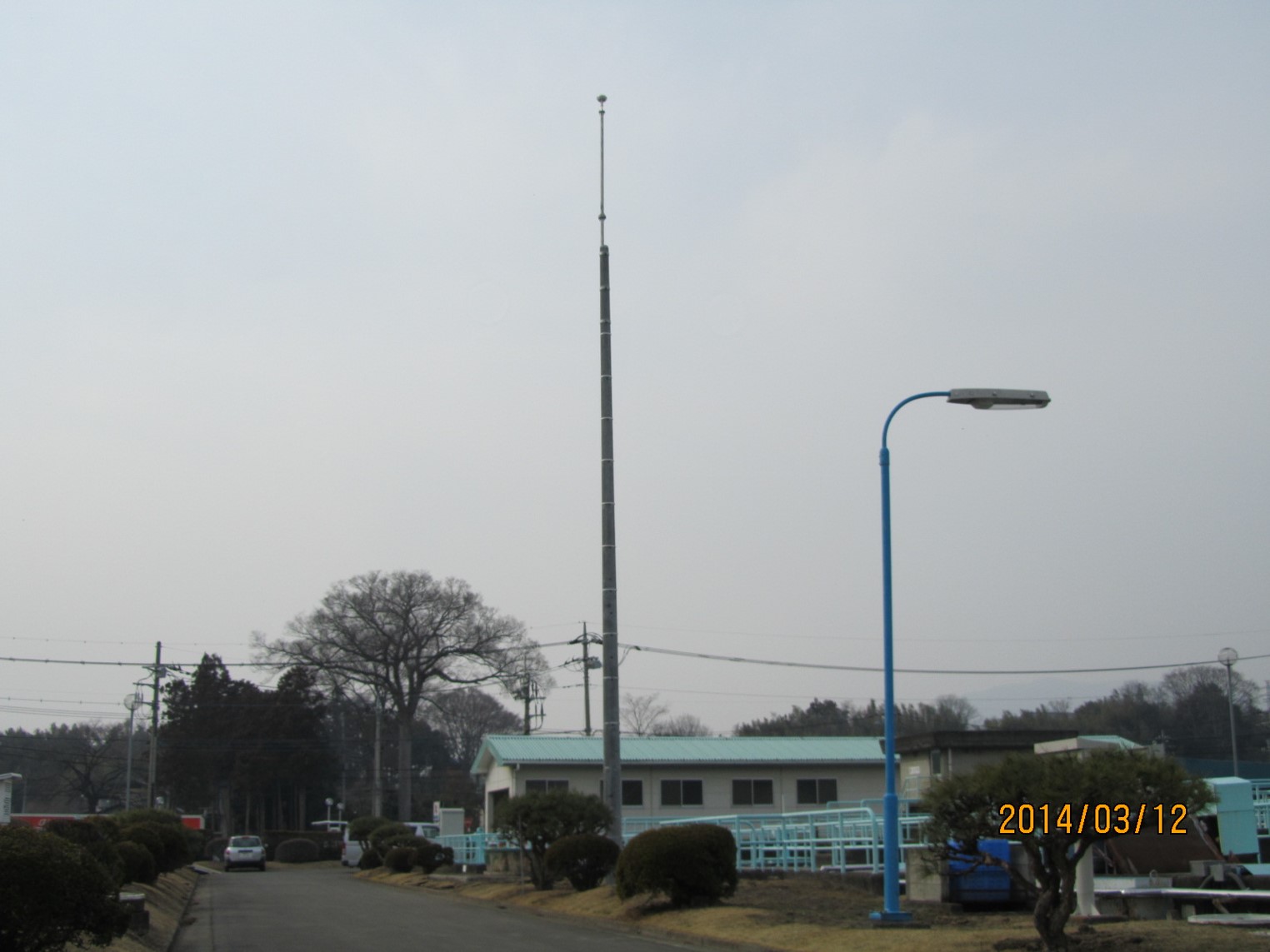

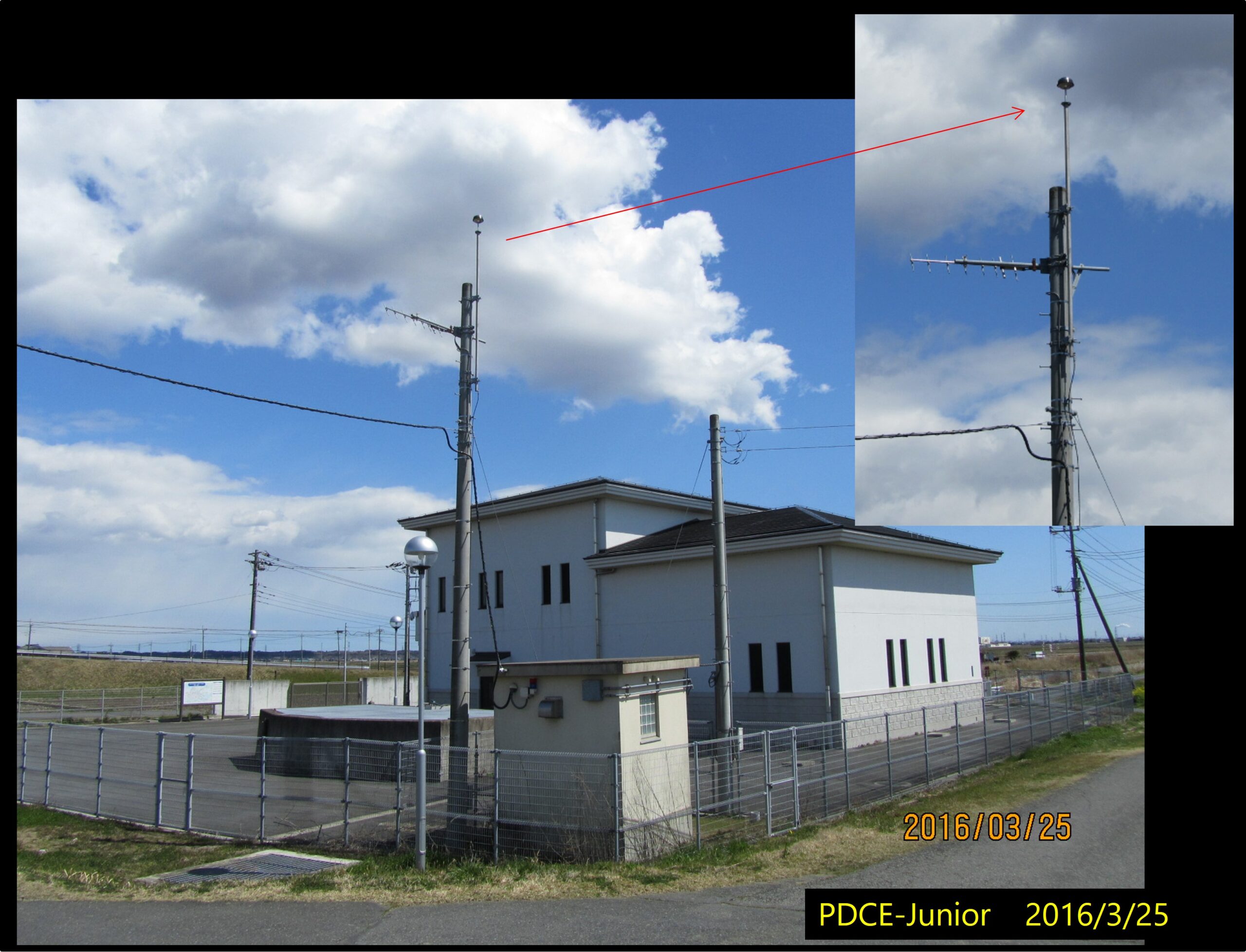

PDCE設置事例(揚水機場)
揚水機場(北海道)
公共施設

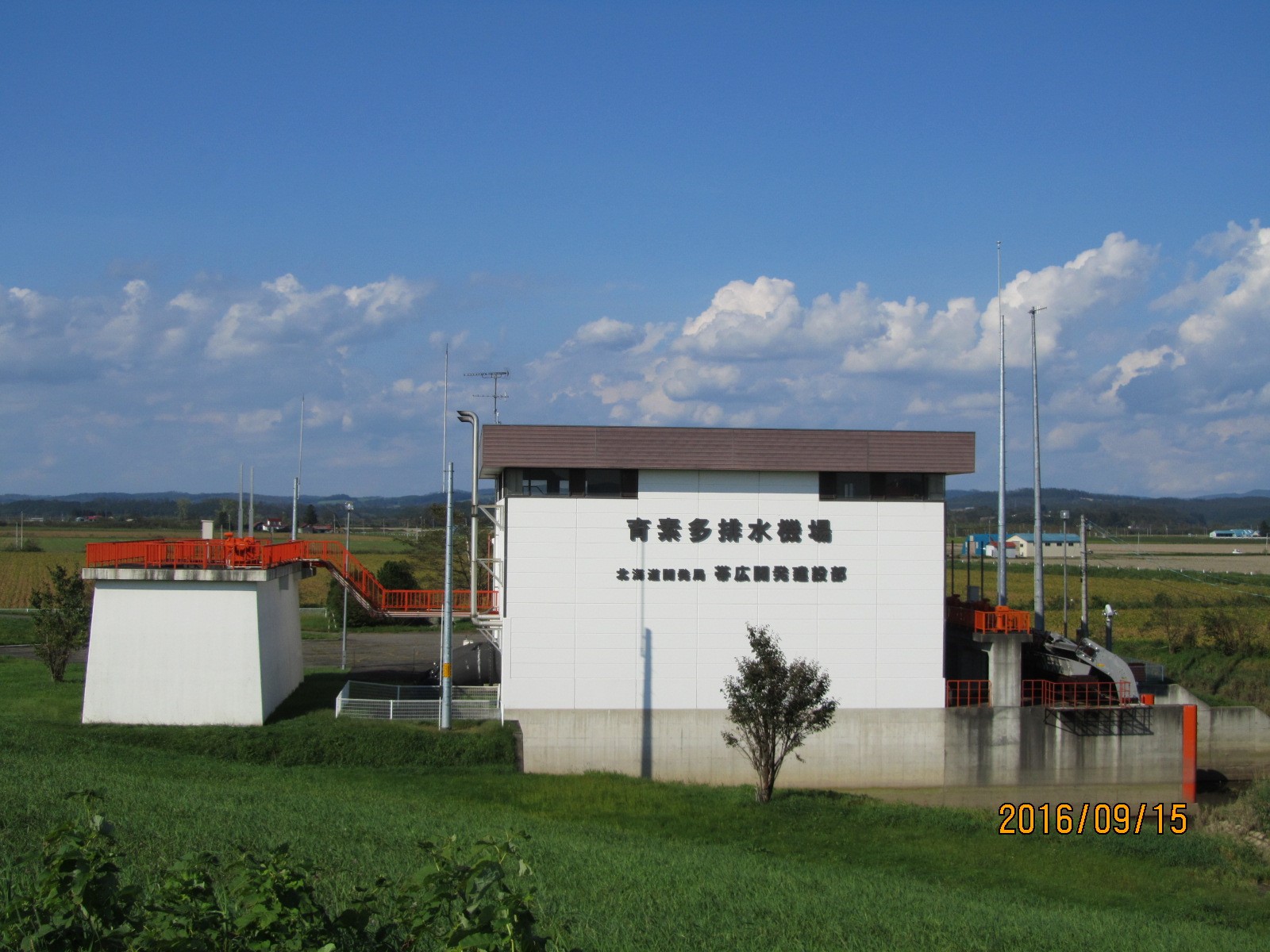

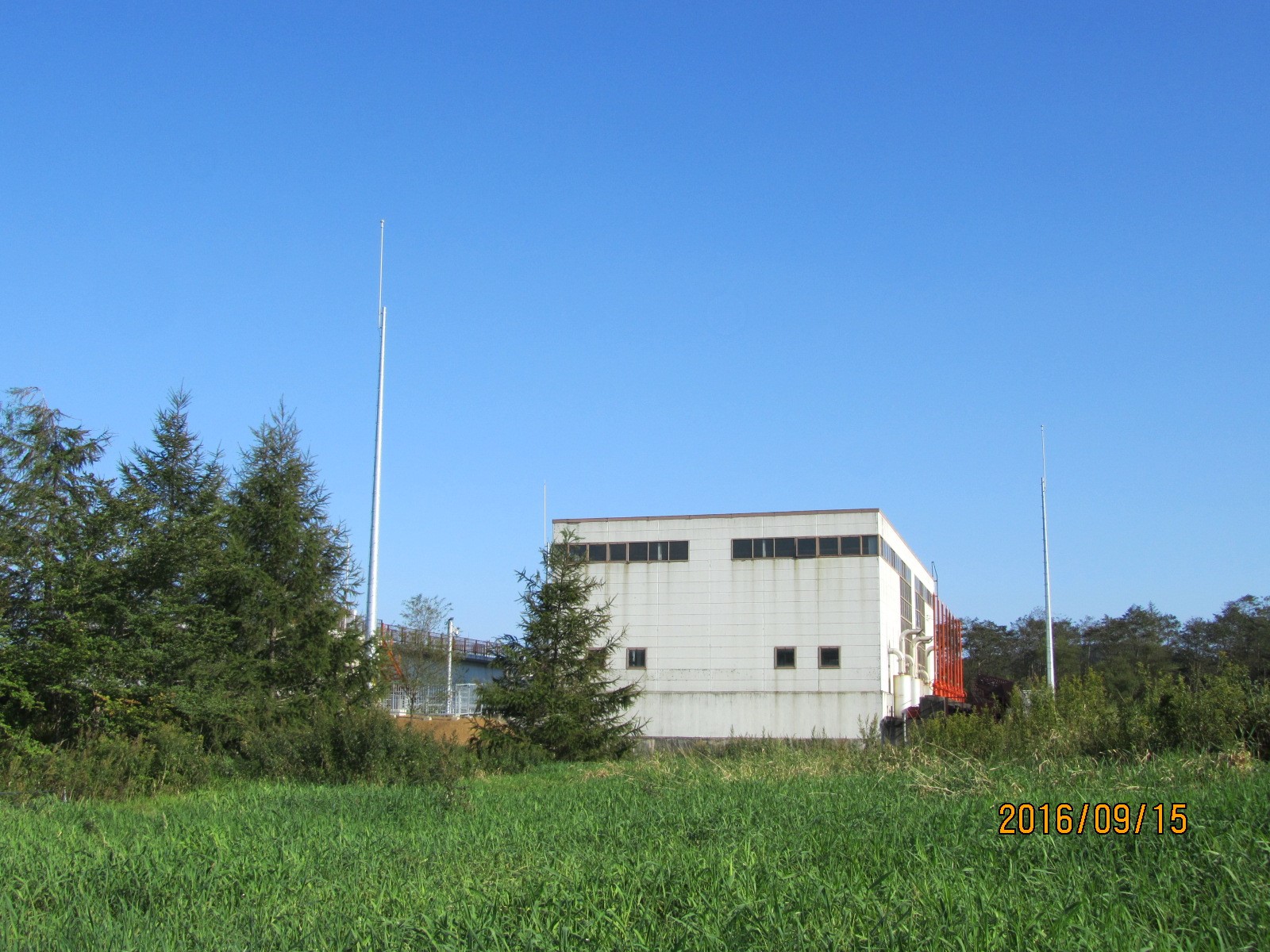

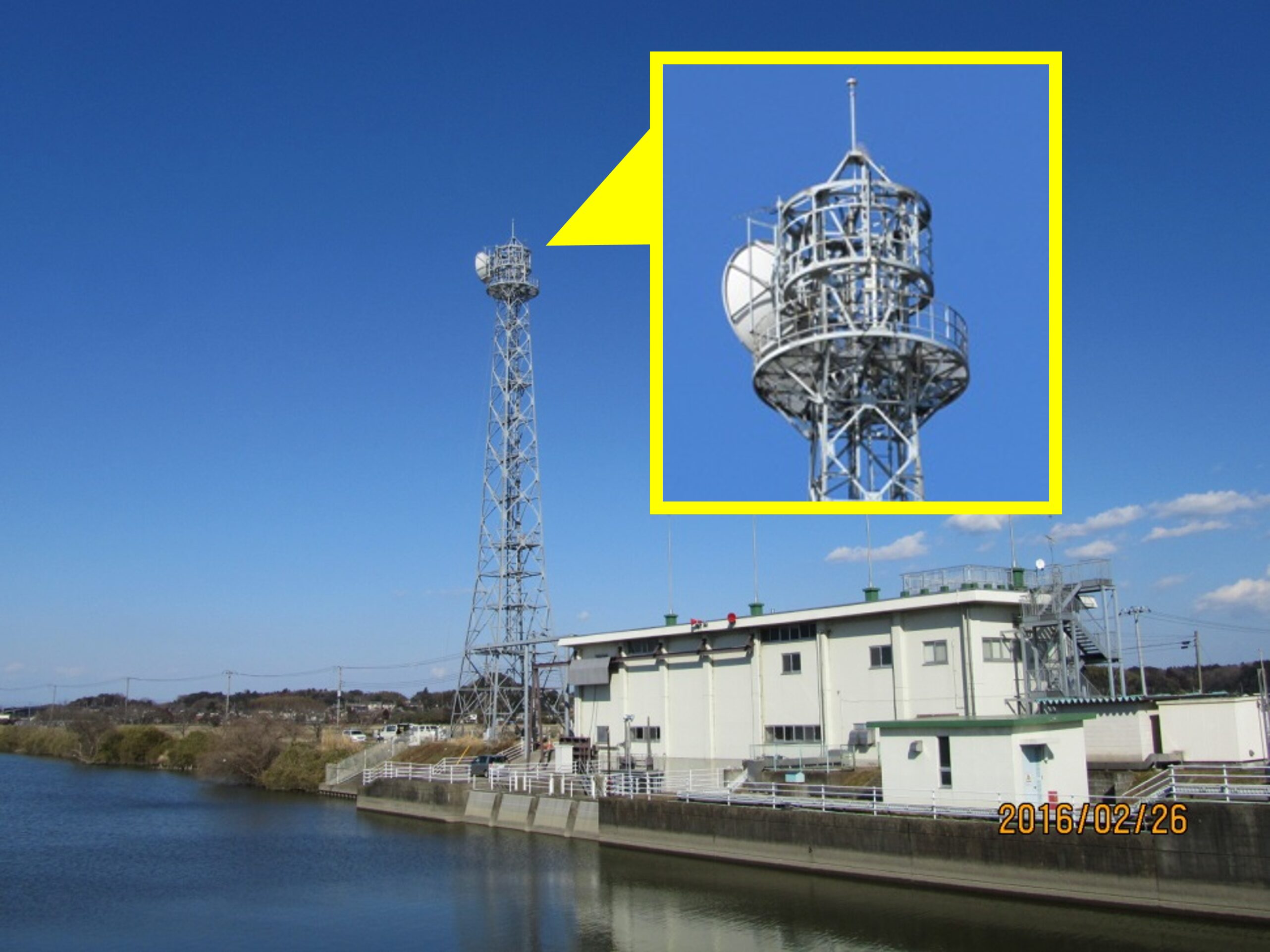

PDCE設置事例(北海道の排水ポンプ場)
排水ポンプ場(北海道)
公共施設

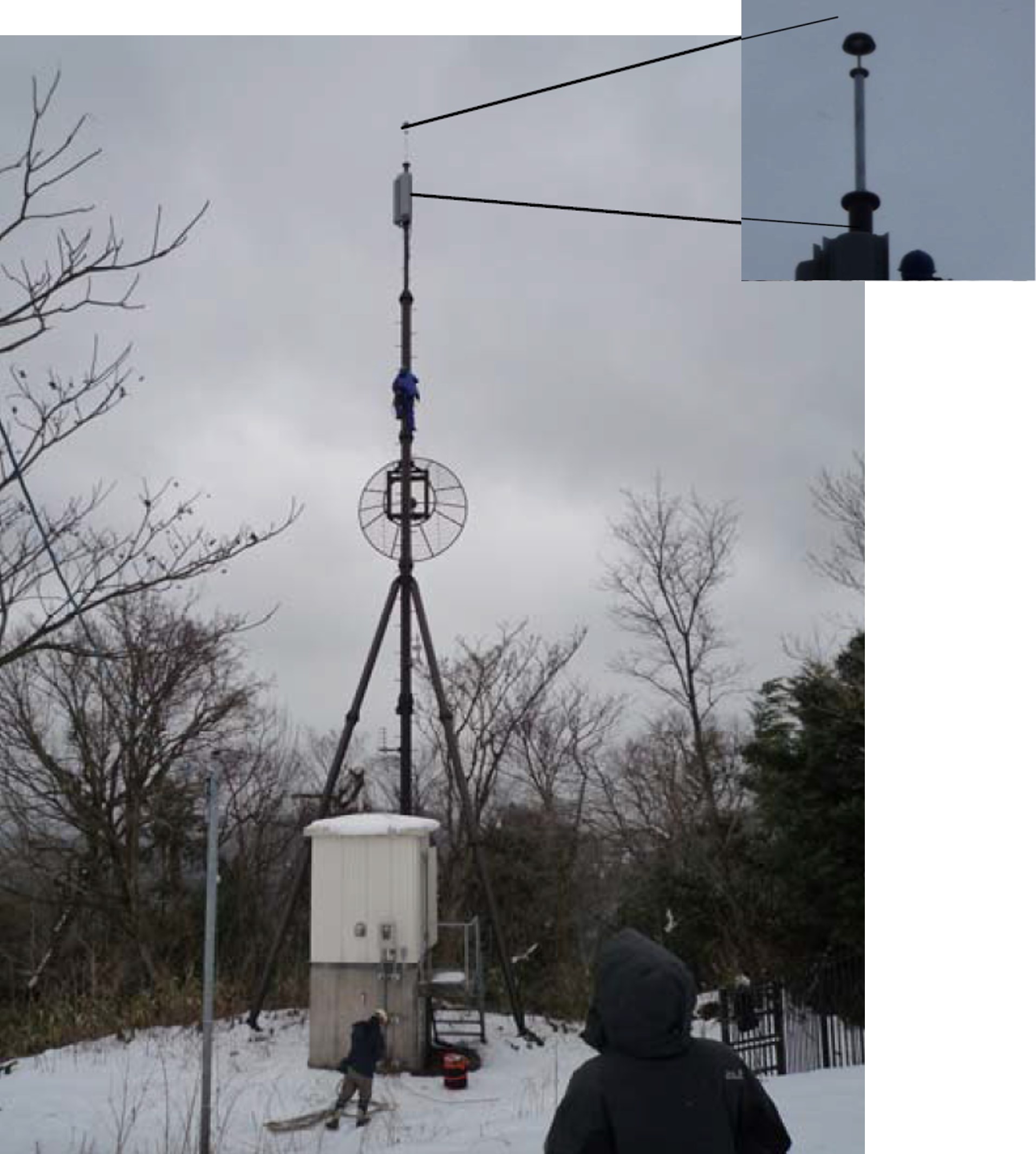

山頂でのPDCE使用事例
山頂でのPDCE使用事例
公共施設

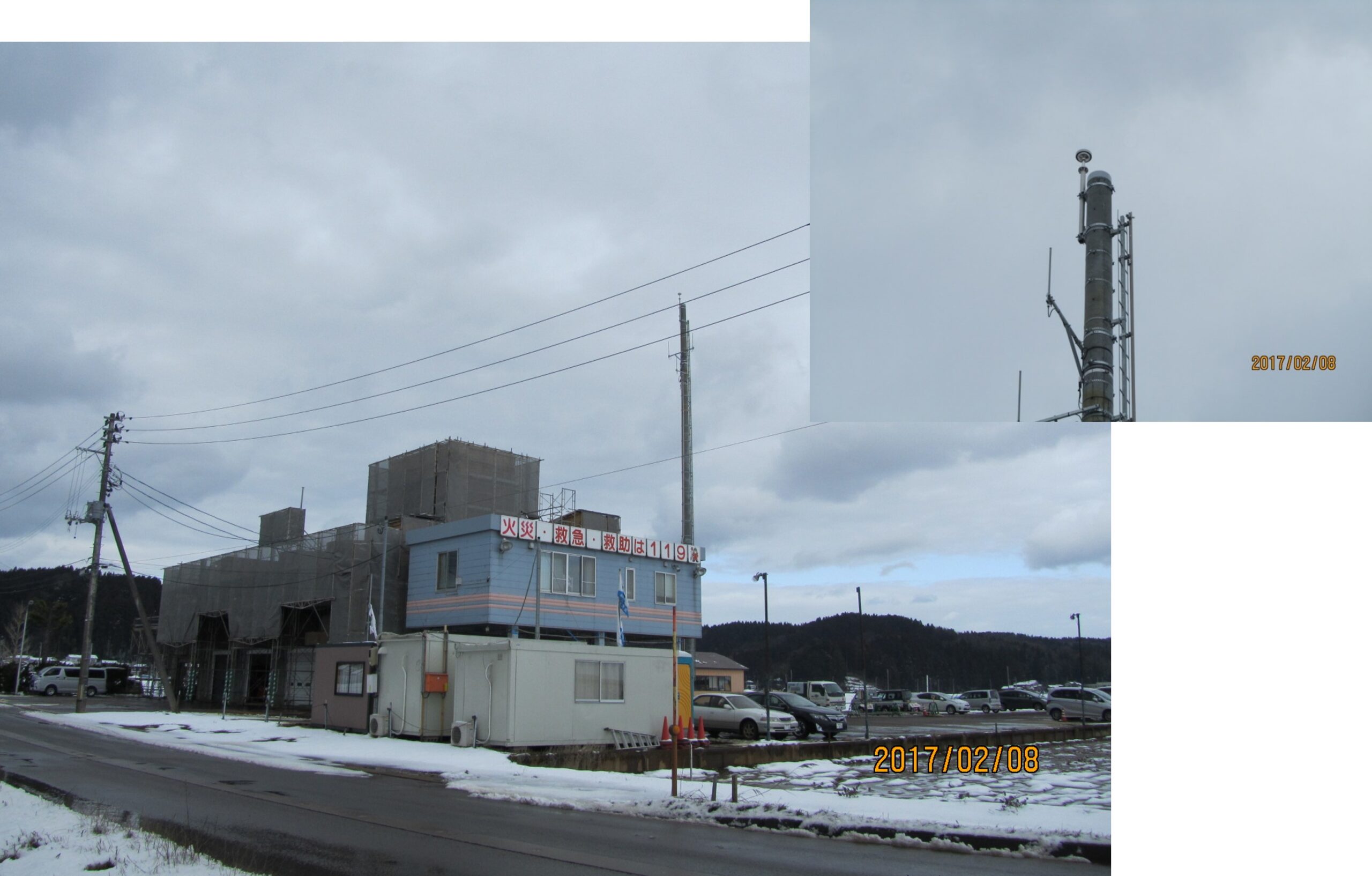

PDCE設置事例(消防署)
消防署(新潟)
公共施設

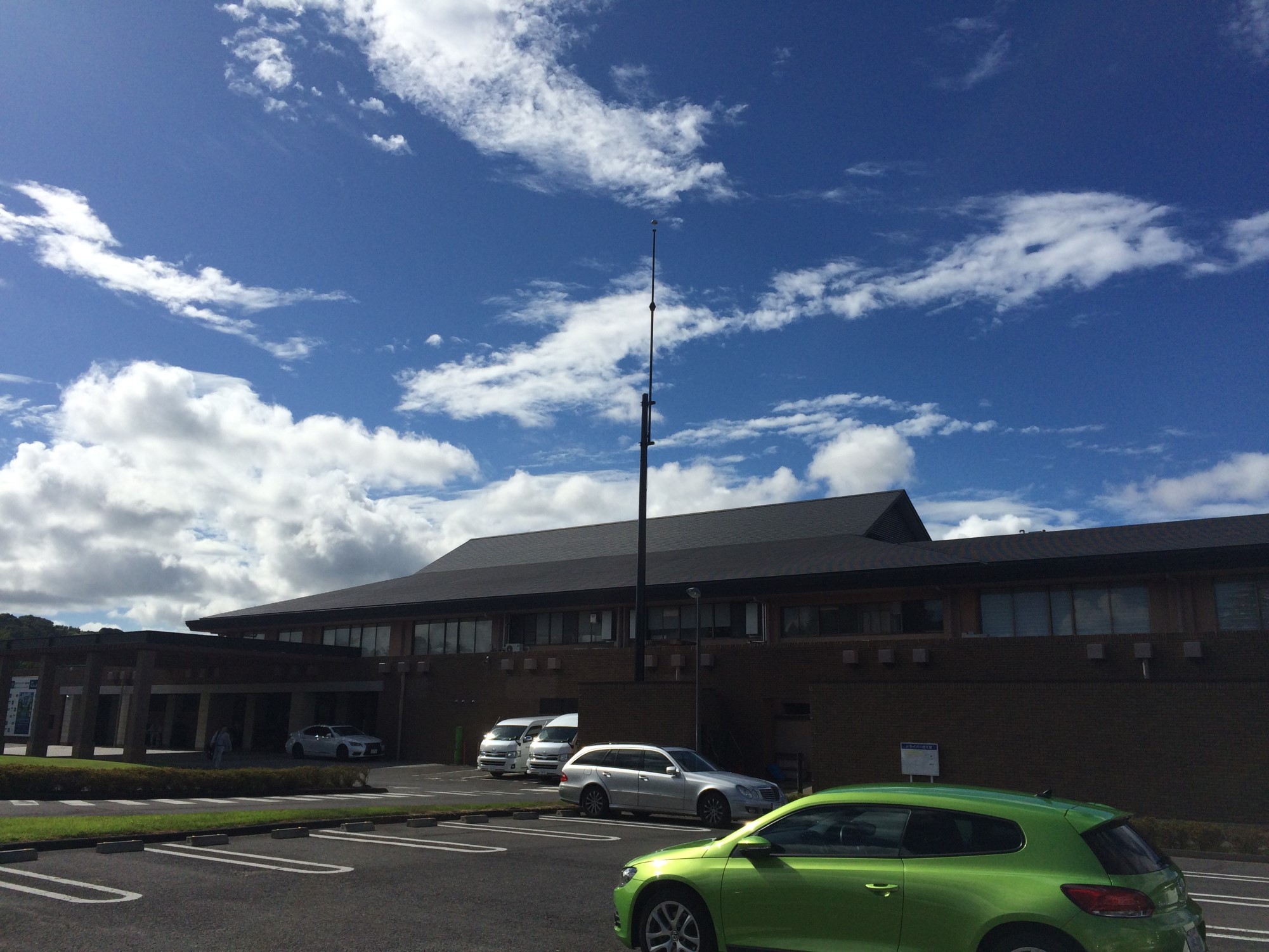

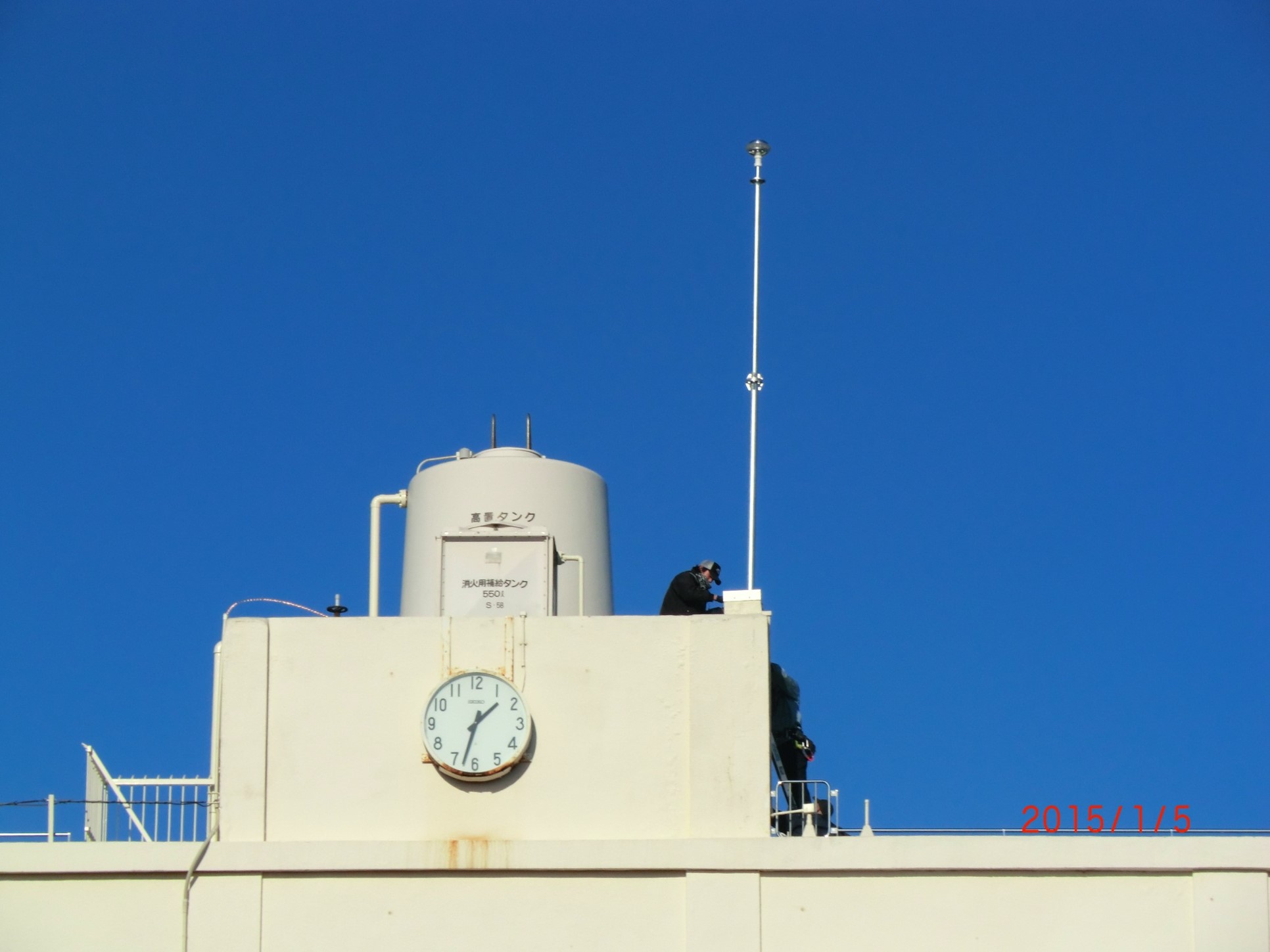

地方自治体庁舎
地方自治体庁舎(新潟)
公共施設

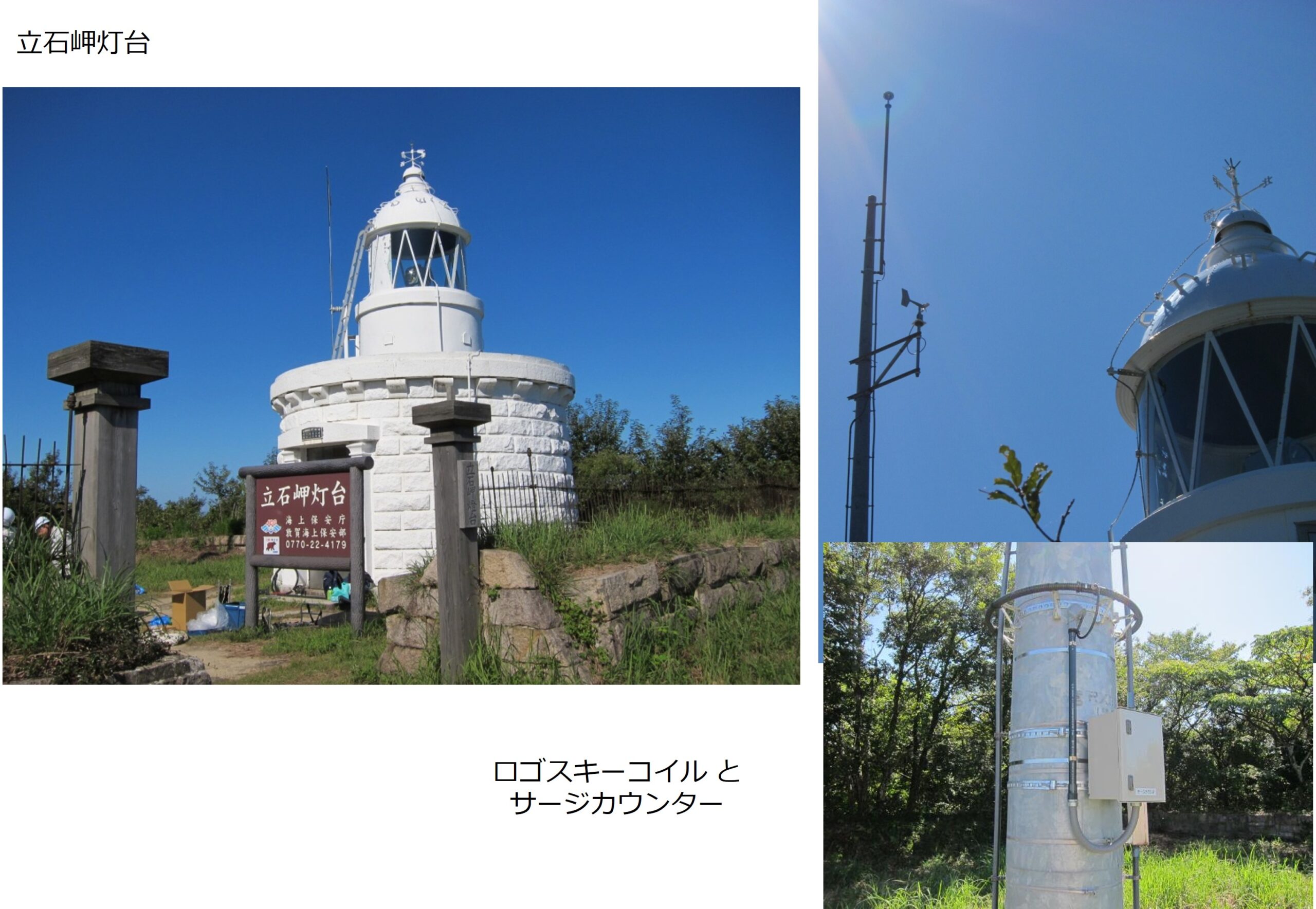

PDCE設置事例(立石岬灯台)
立石岬灯台(福井)
電力施設

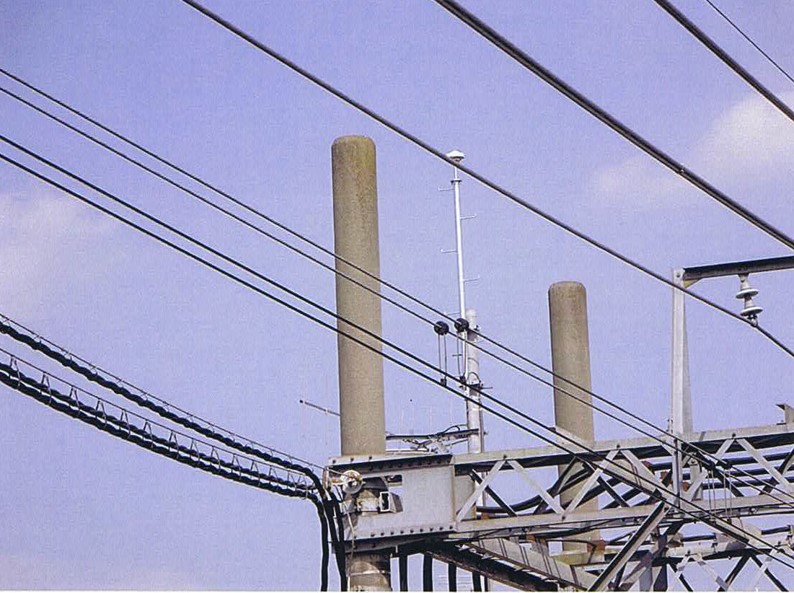

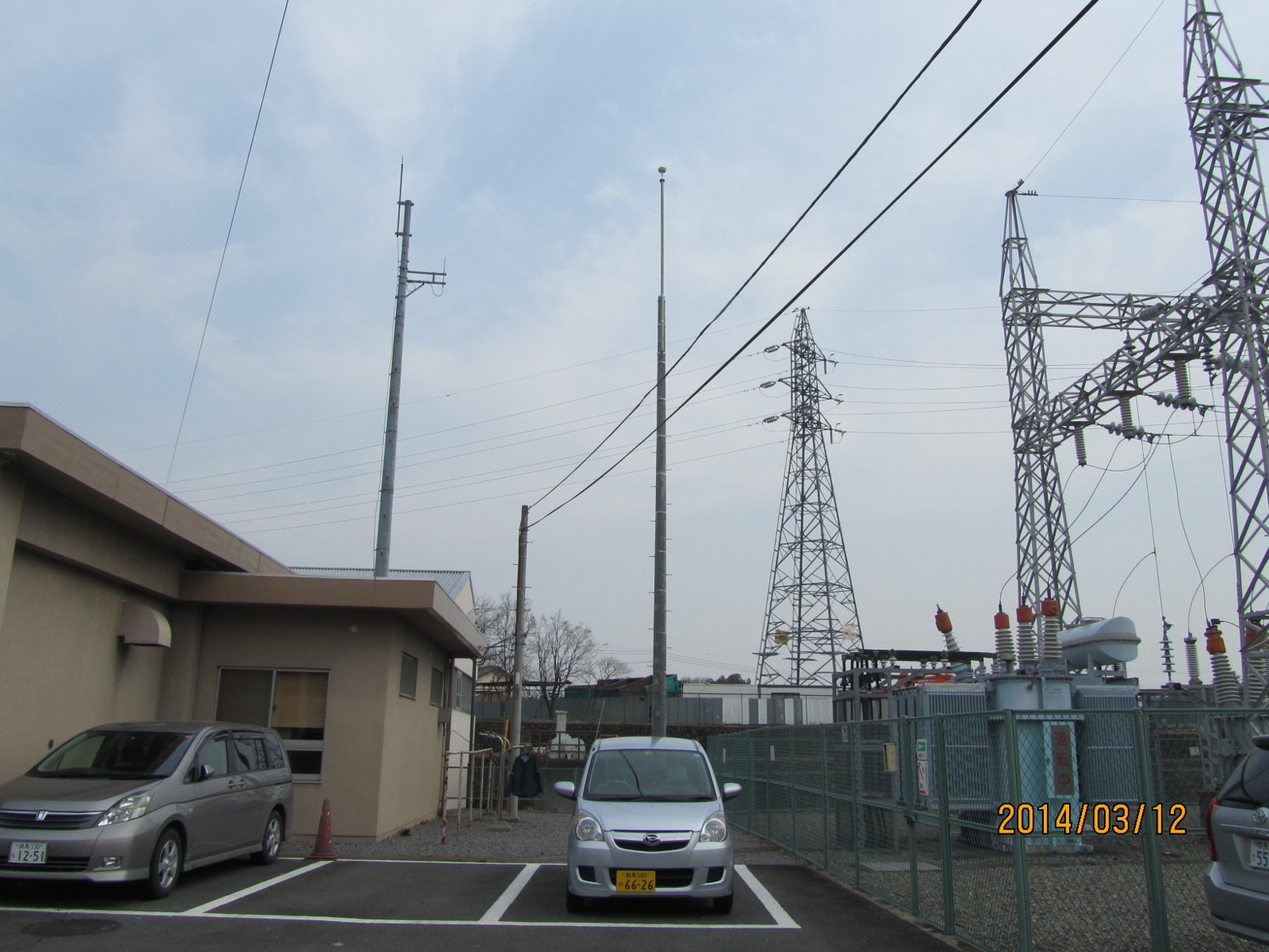

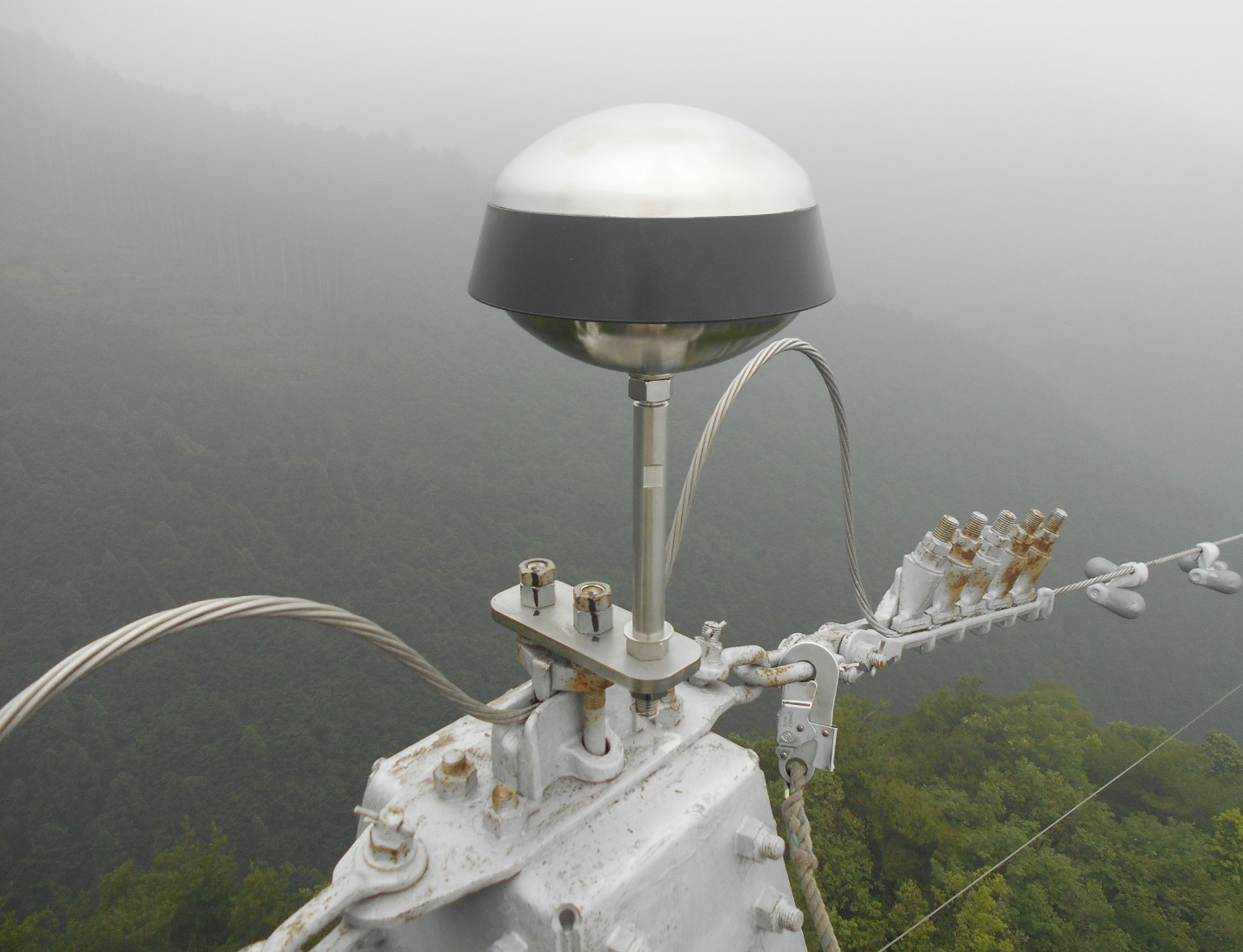

PDCE設置事例(発電所)
発電所(群馬)
電力施設

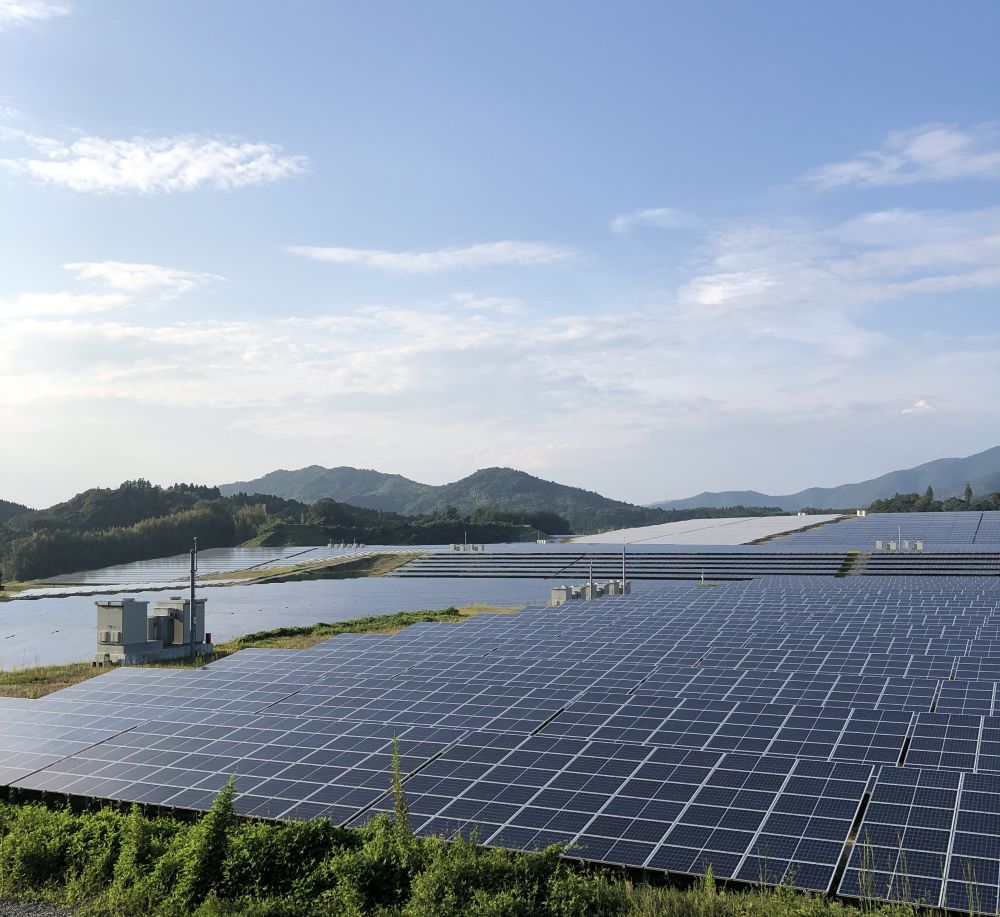

PDCE設置事例(太陽光発電施設)
太陽光発電施設
電力施設
PDCE設置事例(神奈川県の水素燃料電池)

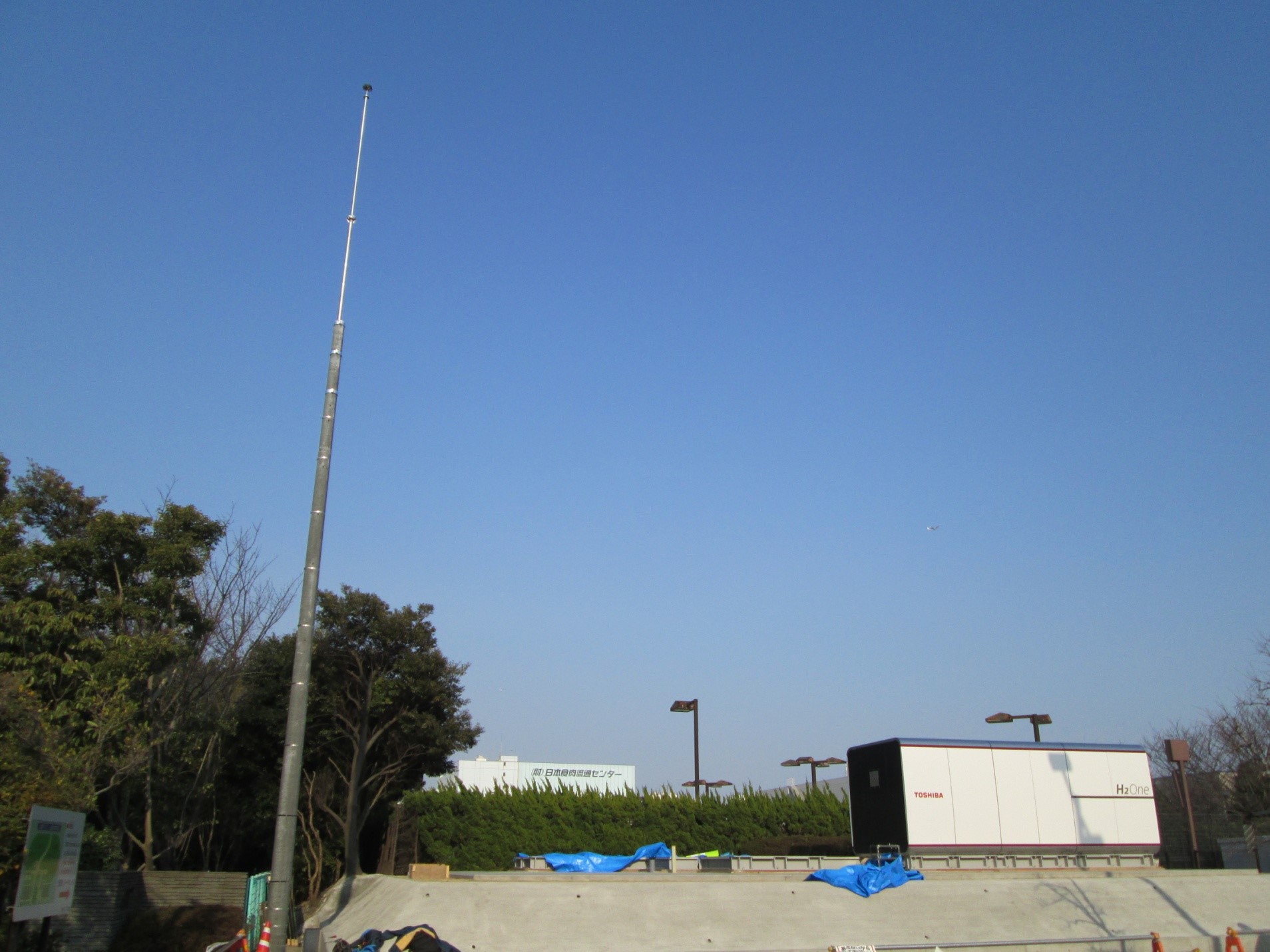

水素燃料電池(神奈川)
煙突

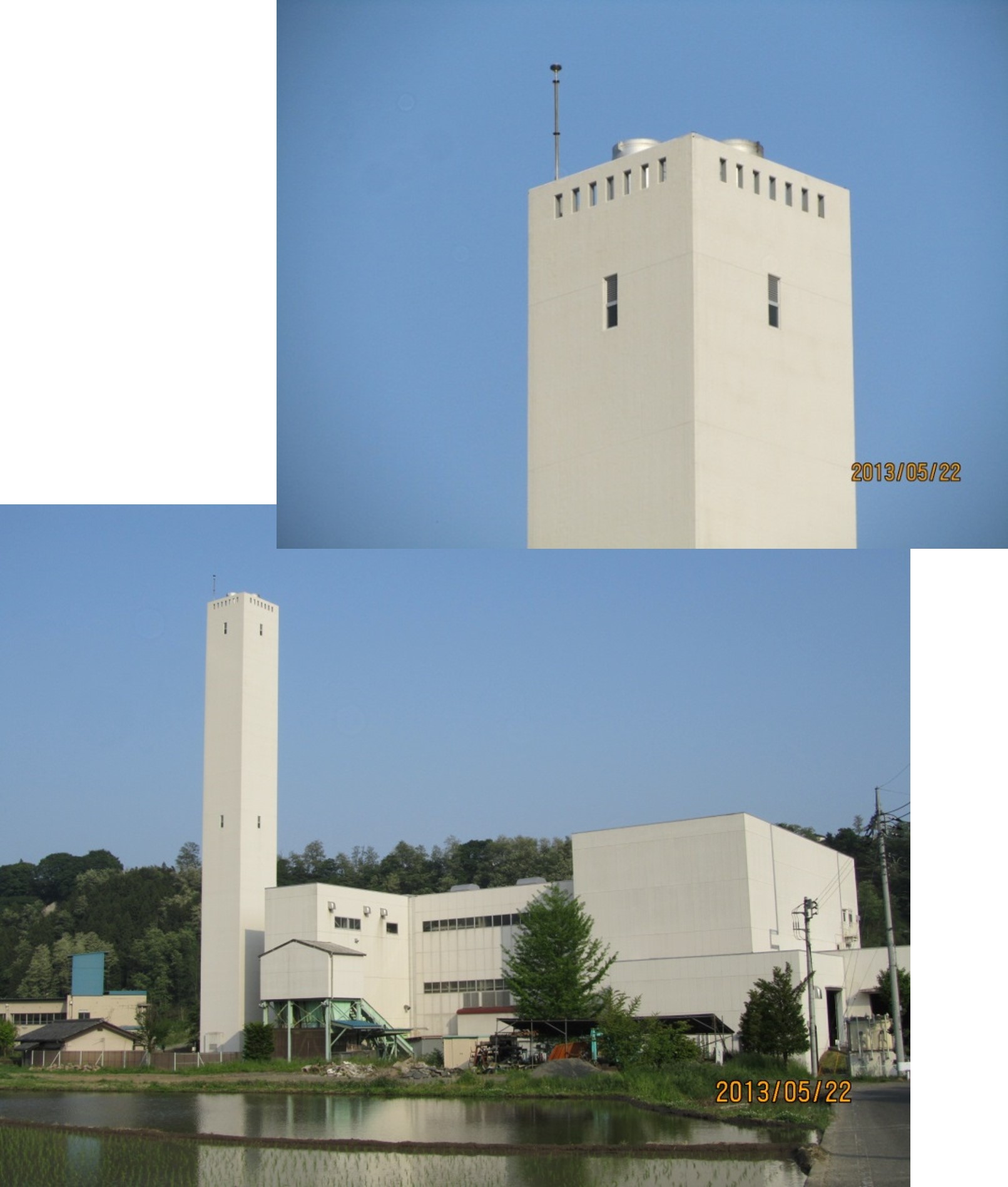

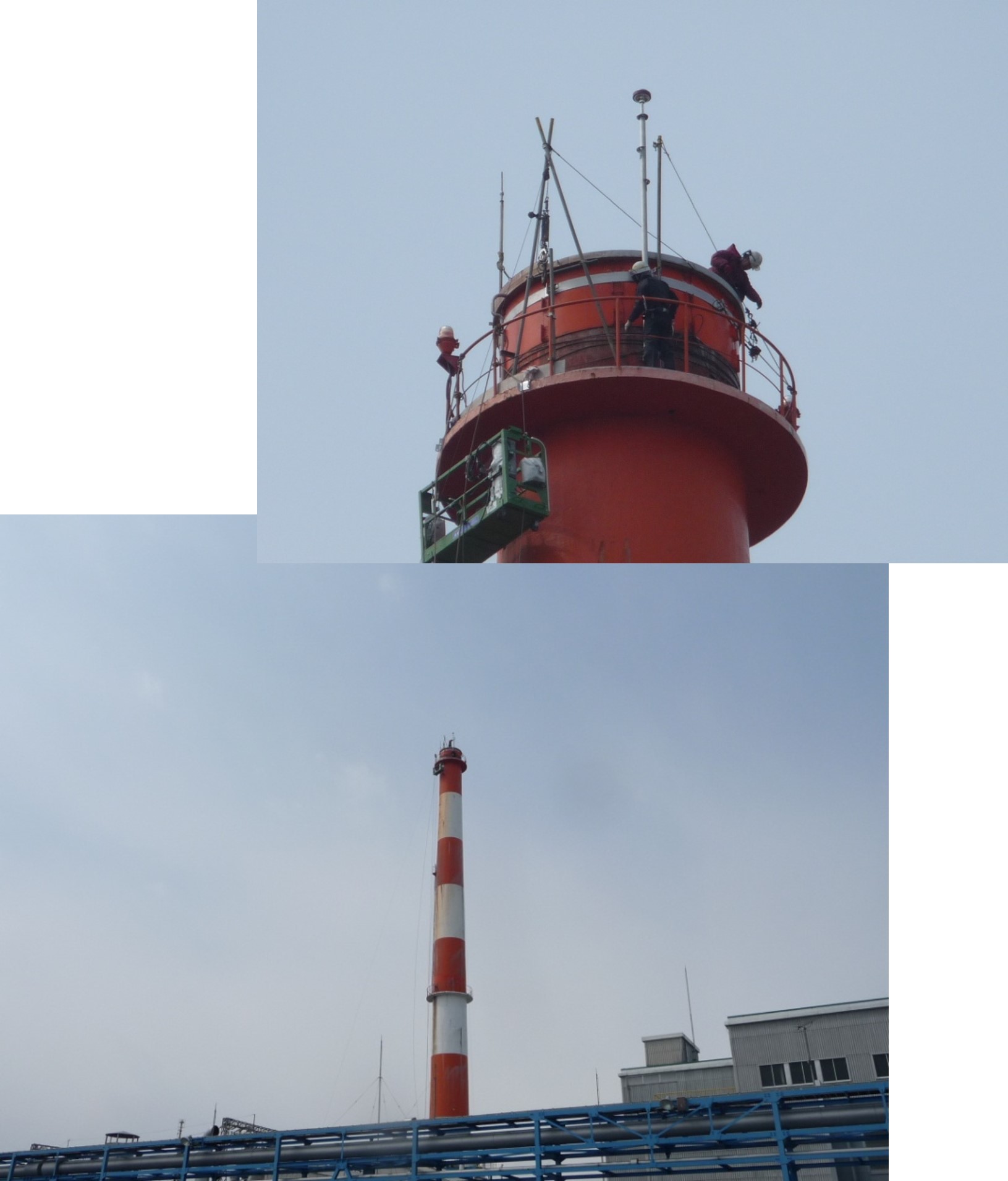

PDCE-HT300の設置事例(300℃の煙に耐えるPDCE-HT300)
煙突(300℃の煙に耐えるPDCE-HT300)
公園/競技場/スポーツ施設

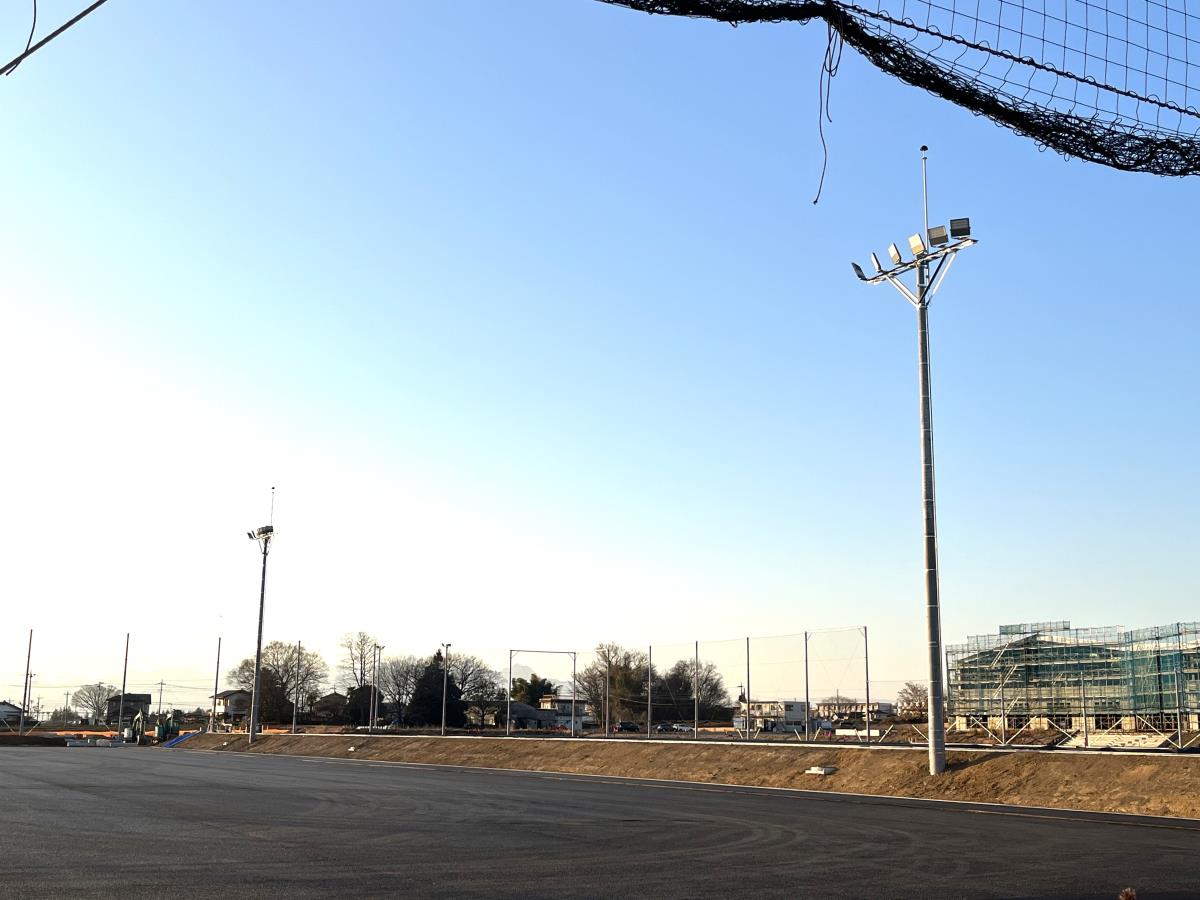

PDCE設置事例(新潟県のスポーツ施設)

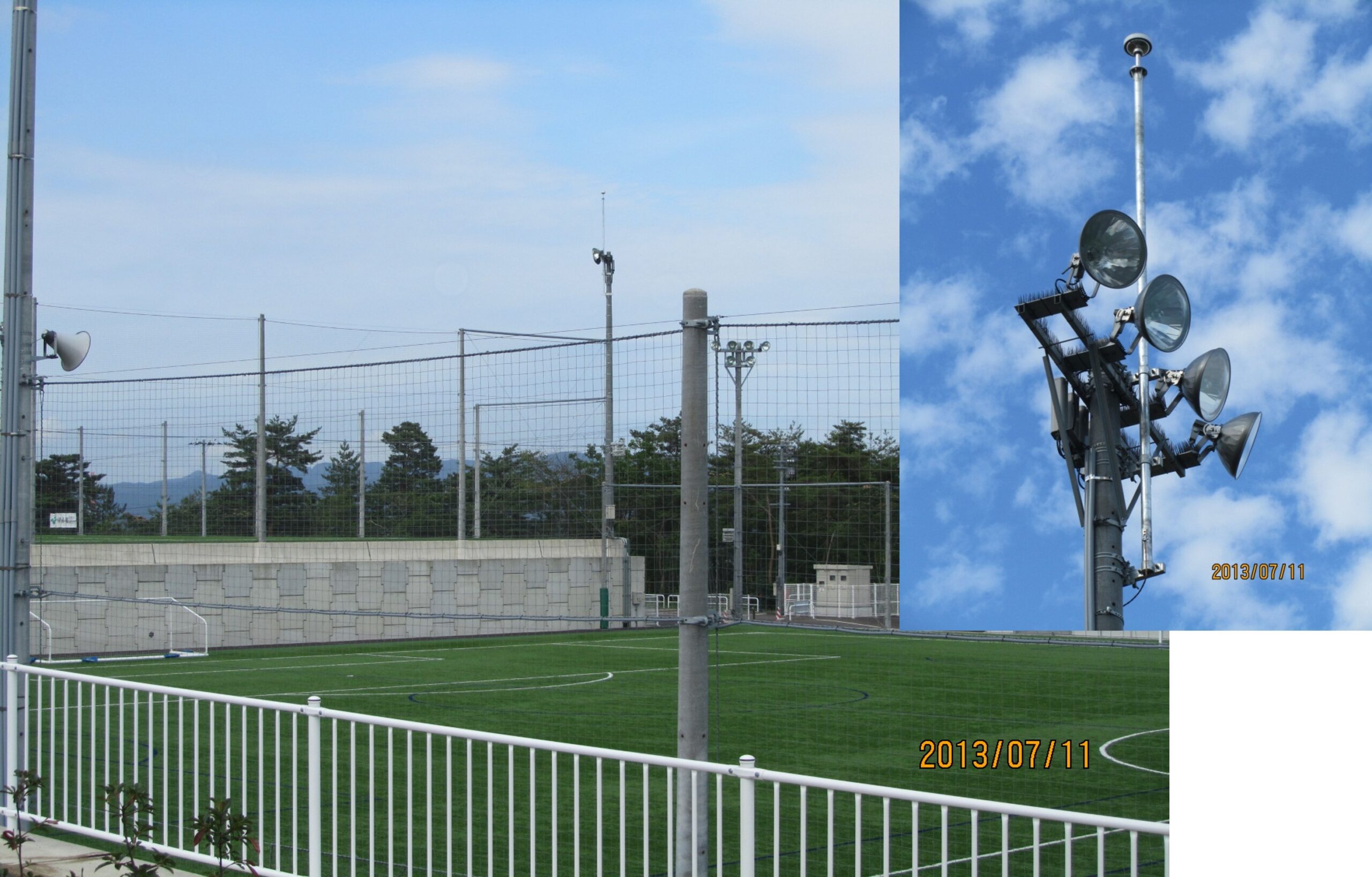

サッカー練習場(新潟)
公園/競技場/スポーツ施設
画像

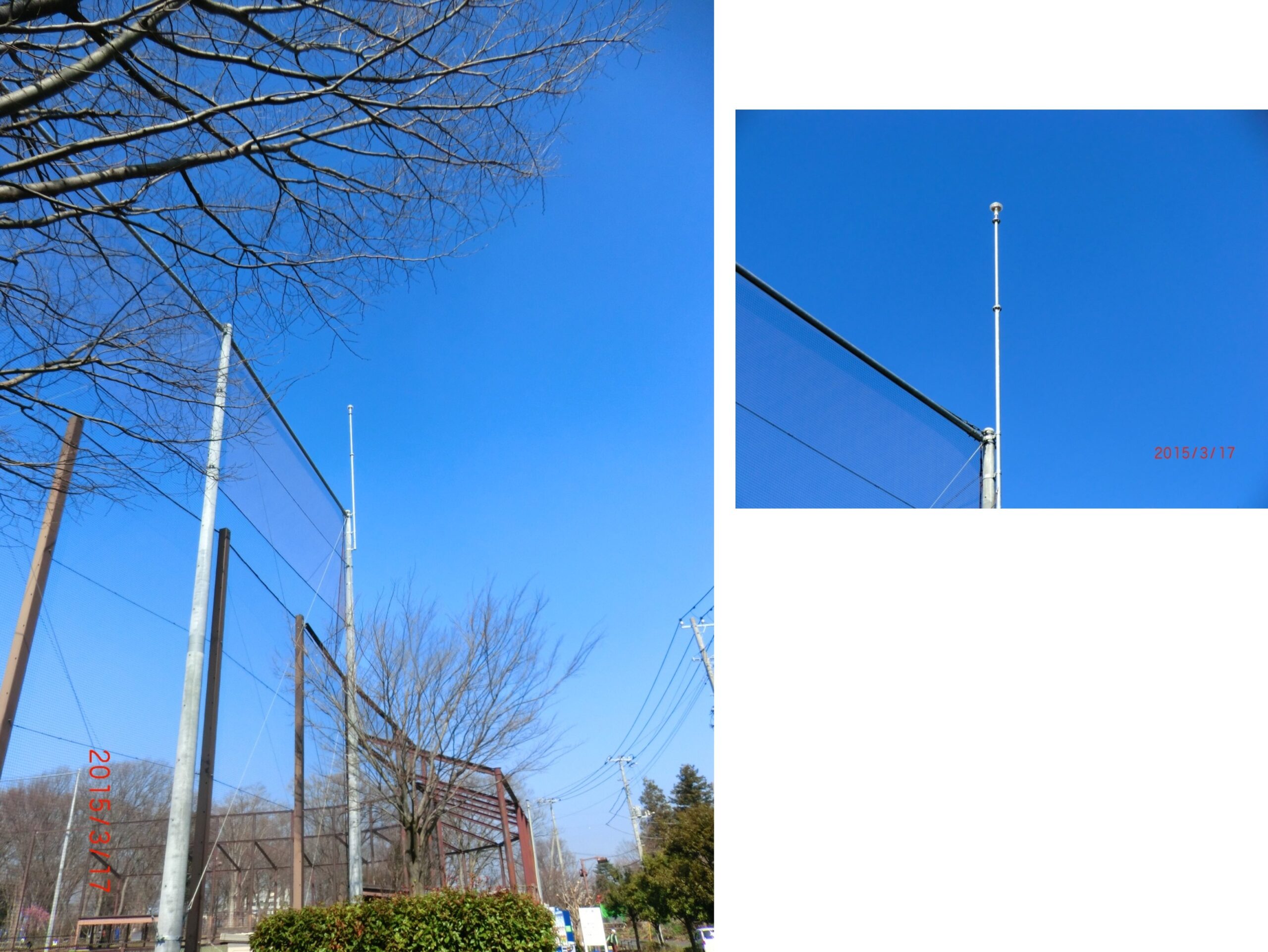

野球場の防球ネット
公園/競技場/スポーツ施設
PDCE設置事例(横浜市のスポーツ施設)
三ッ沢競技場(横浜市)
公園/競技場/スポーツ施設
画像

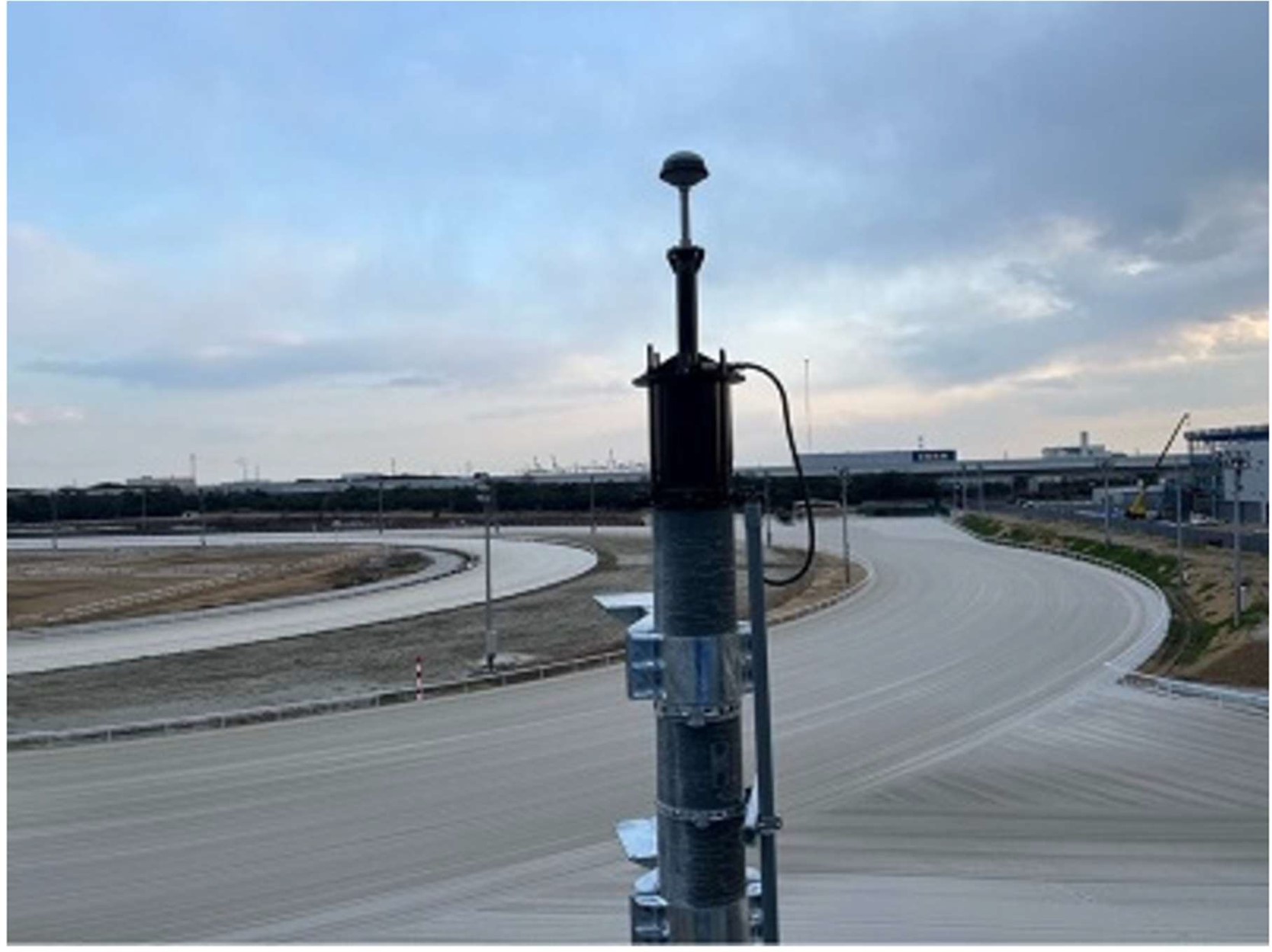

駐車場での取付
公園/競技場/スポーツ施設
PDCE設置事例(ゴルフ場のクラブハウス)
ゴルフ場クラブハウス(茨城)
教育施設/病院/高齢者施設

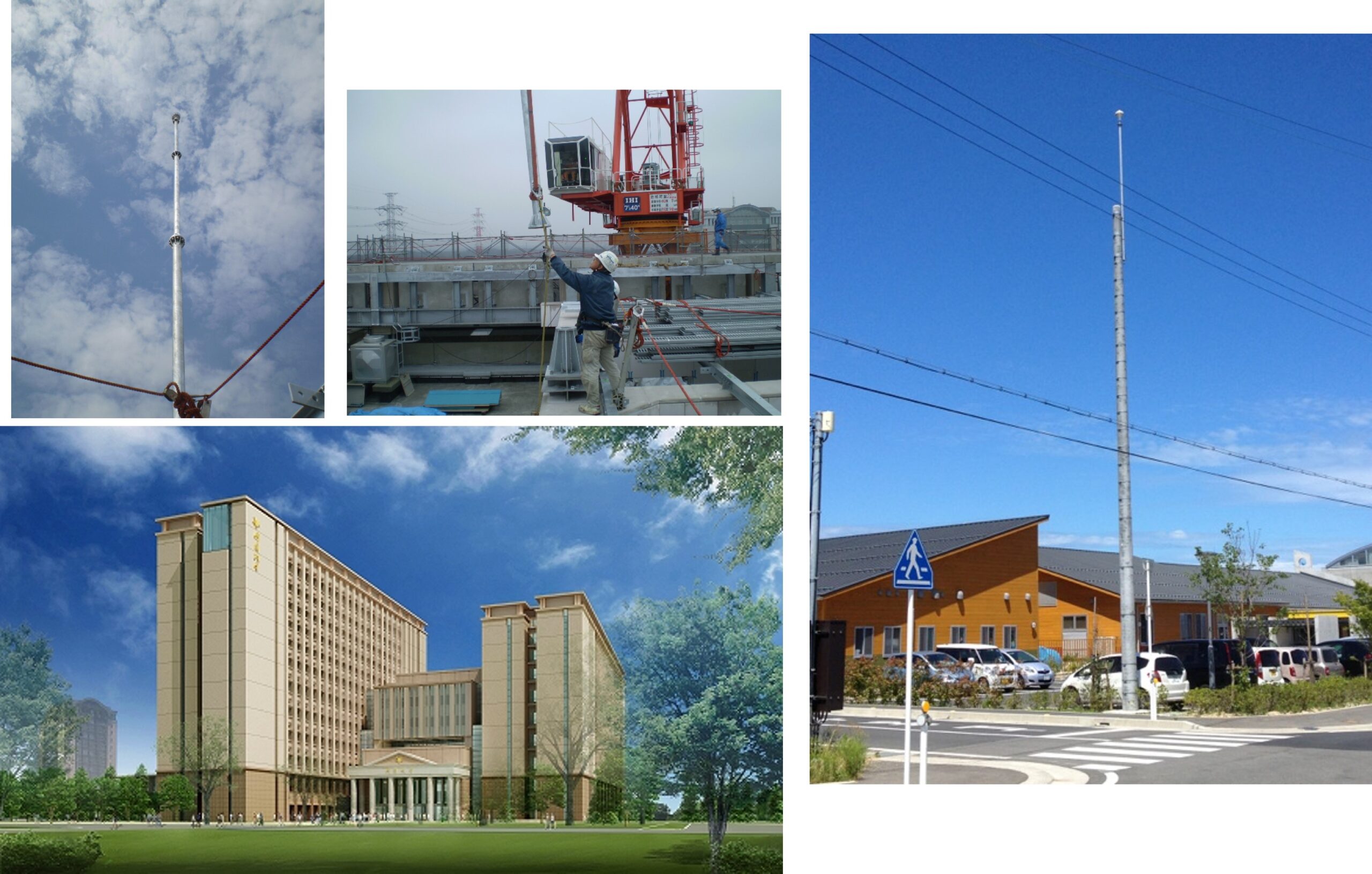

PDCE設置事例(大学、病院、高齢者施設)
大学、病院、高齢者施設
教育施設/病院/高齢者施設

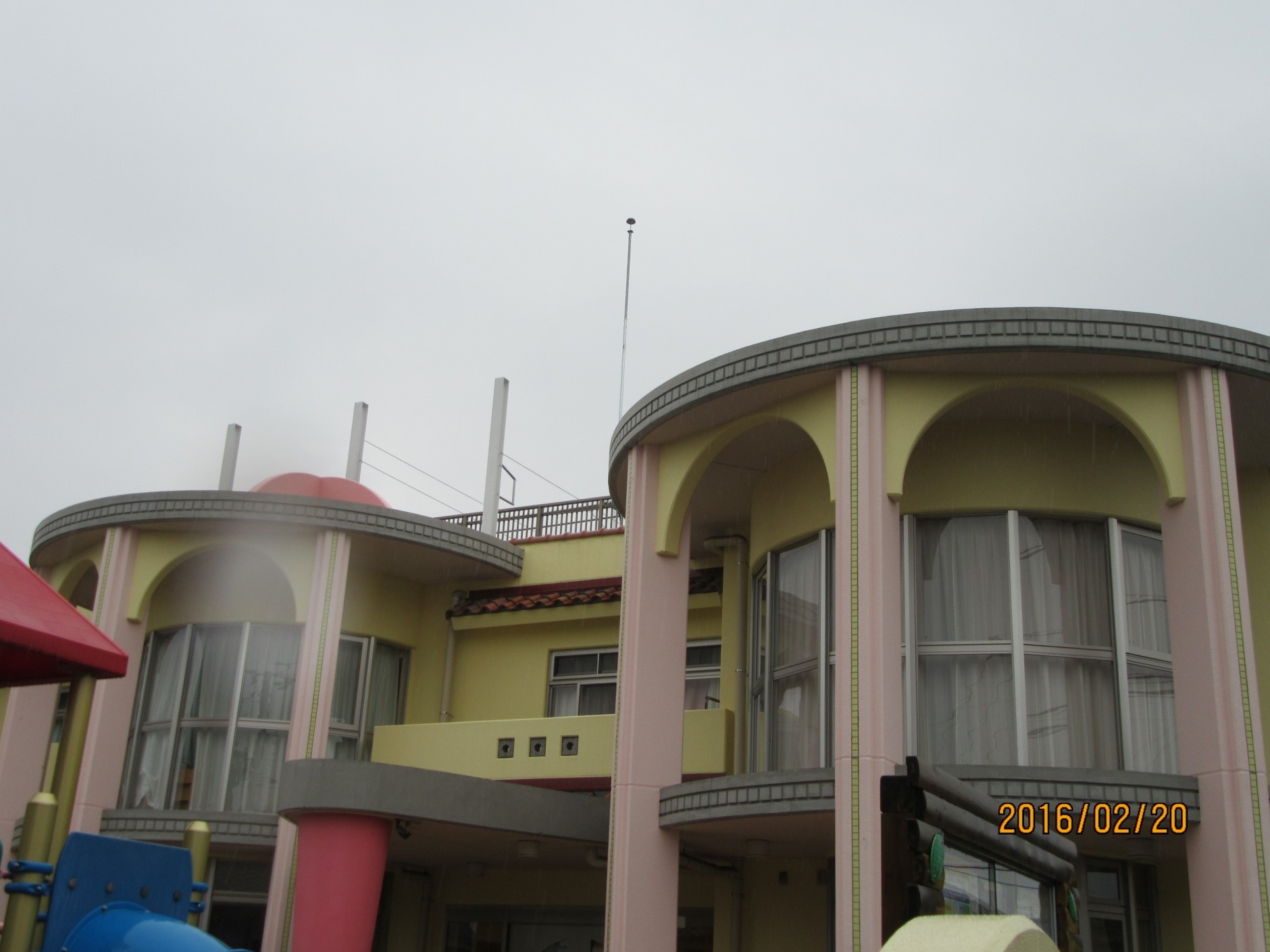

PDCE設置事例(保育園)
保育園
教育施設/病院/高齢者施設

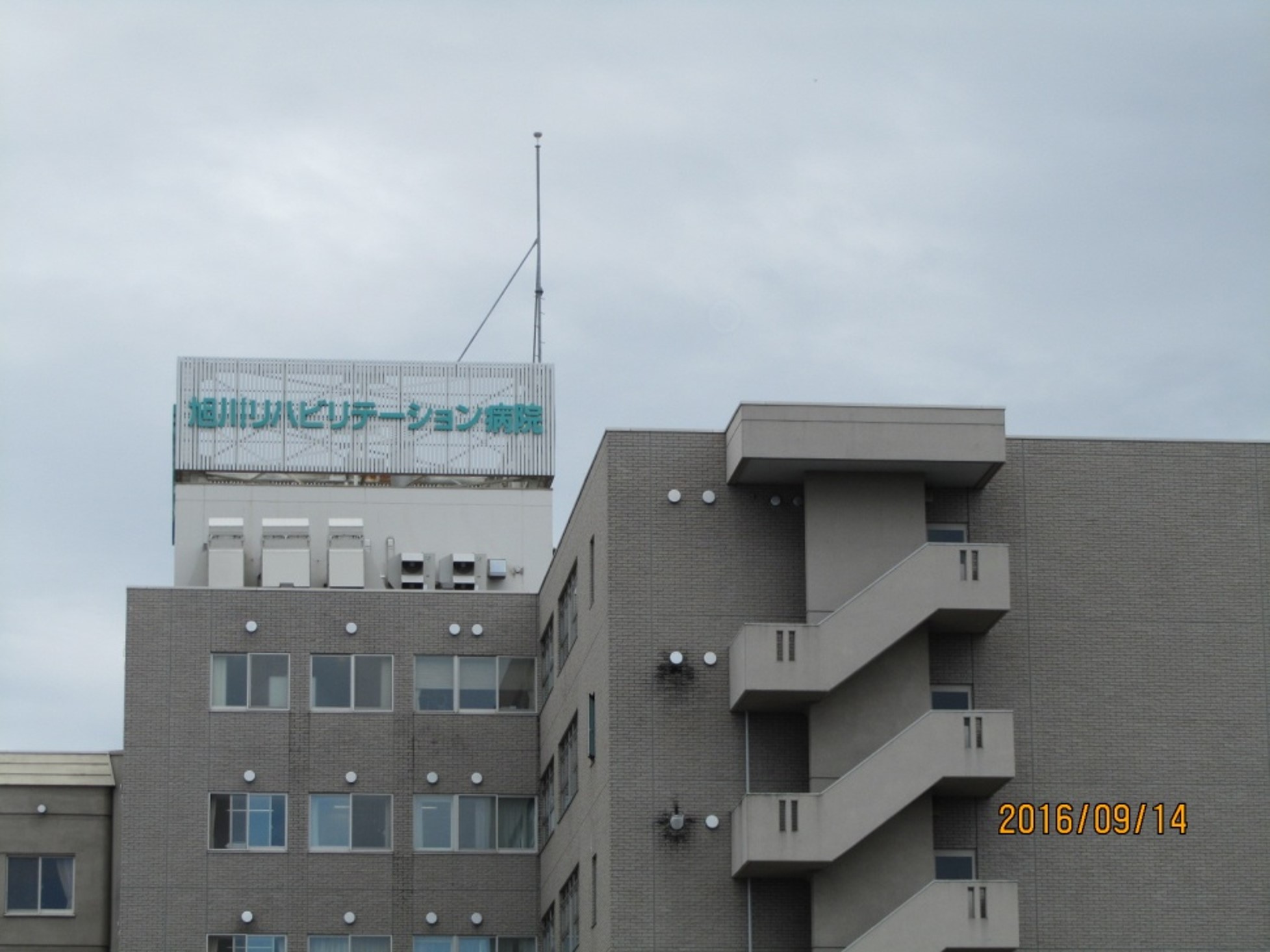

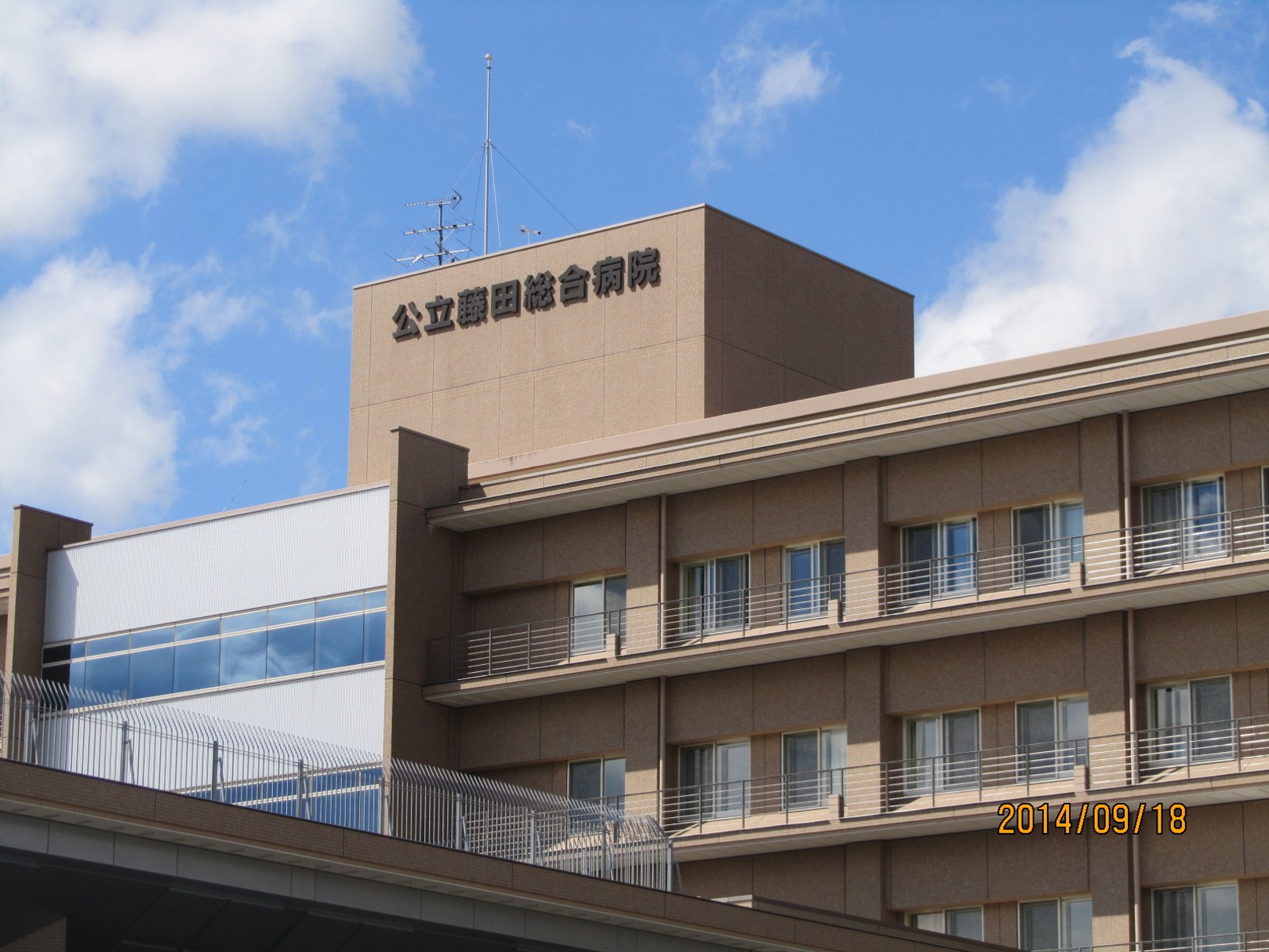

PDCE設置事例(病院)
病院(福島)
教育施設/病院/高齢者施設
PDCE設置事例(高齢者施設) エレベータが動かないと運営に障害
高齢者施設
工場

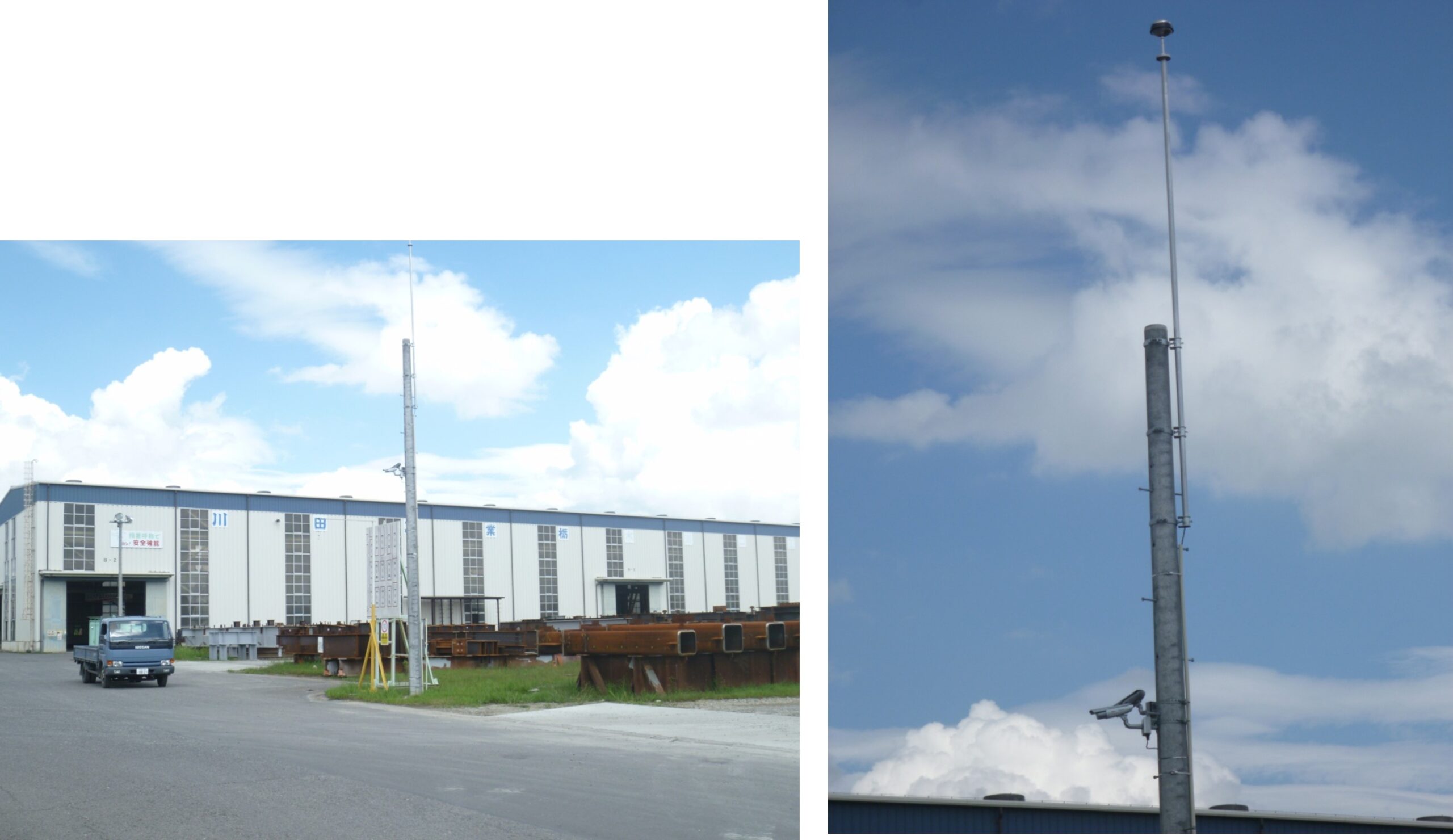

PDCE設置事例(群馬県の工場)
工場(群馬)
屋外イベント
陸上自衛隊富士総合火力演習 (2)
陸上自衛隊富士総合火力演習
交通施設 鉄道/道路
PDCE設置事例(高架駅の屋根)

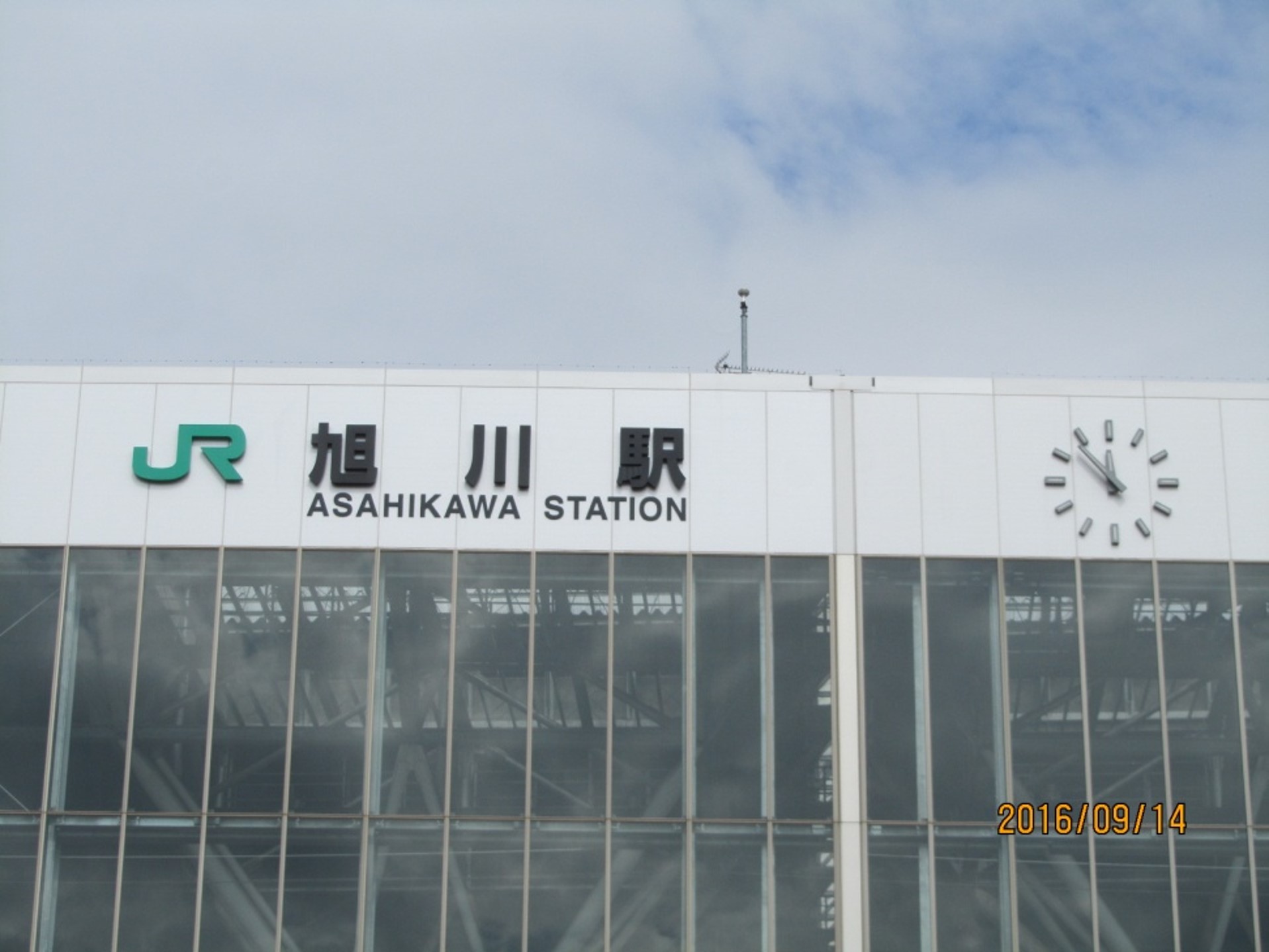

高架駅屋根(北海道)
交通施設 鉄道/道路

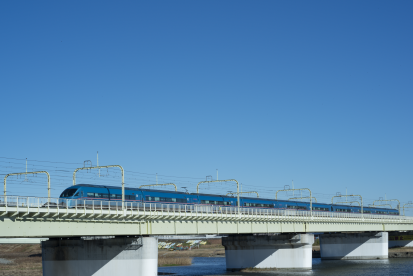

PDCE設置事例(鉄橋)
鉄橋(東京/神奈川)
交通施設 鉄道/道路

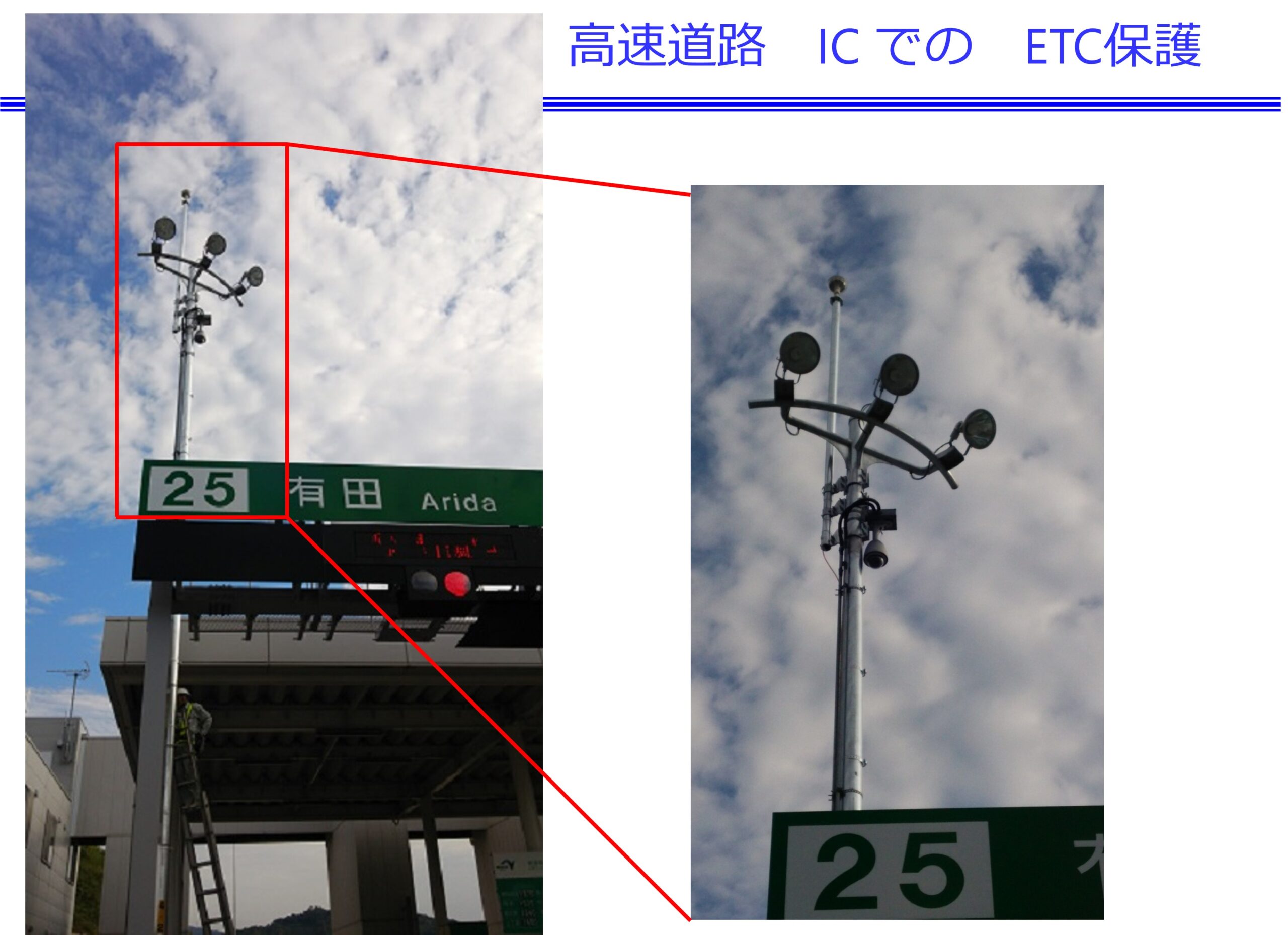

PDCE設置事例(高速道路 ICでのETC保護)
高速道路IC(和歌山)
放送/通信用 無線鉄塔

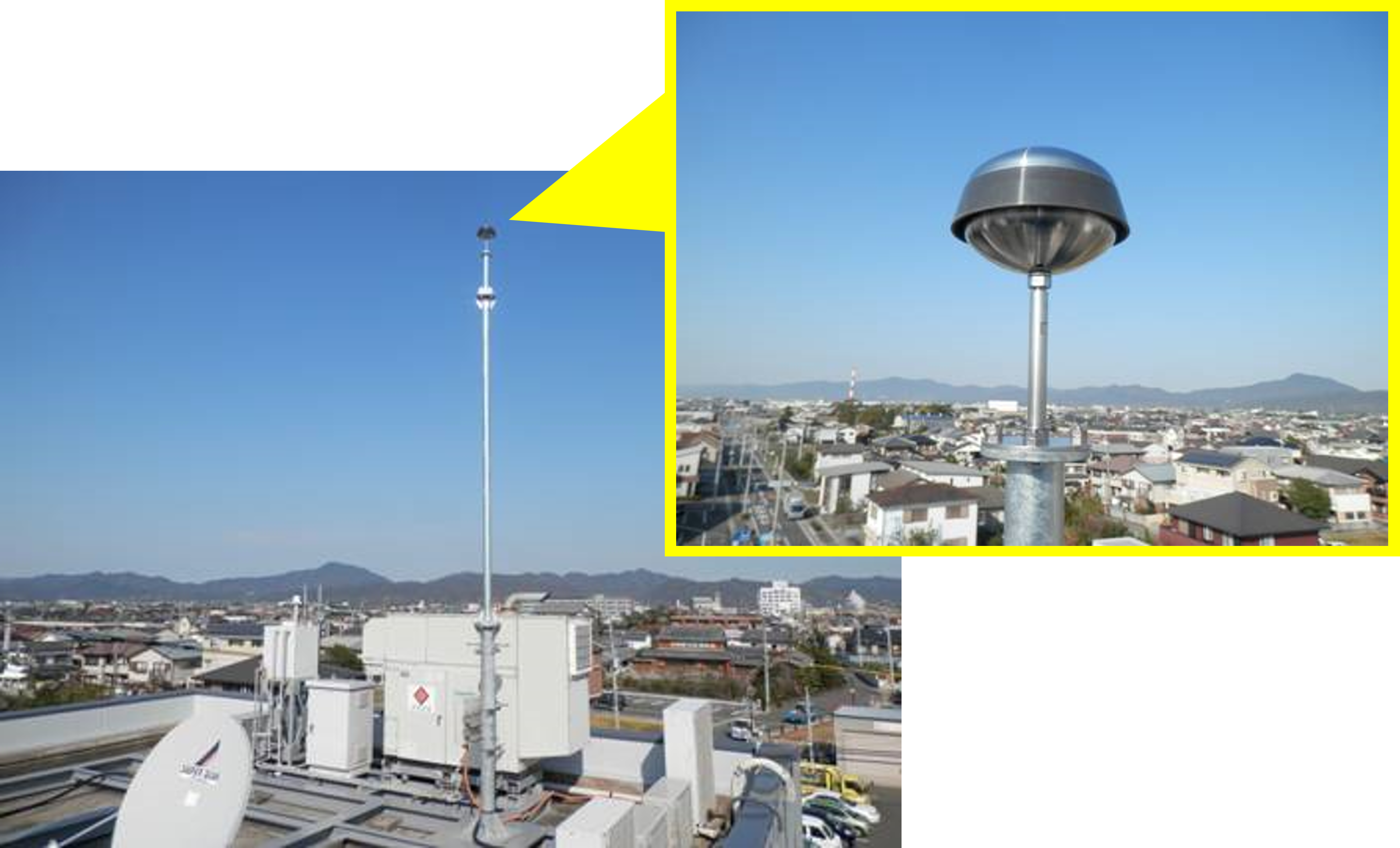

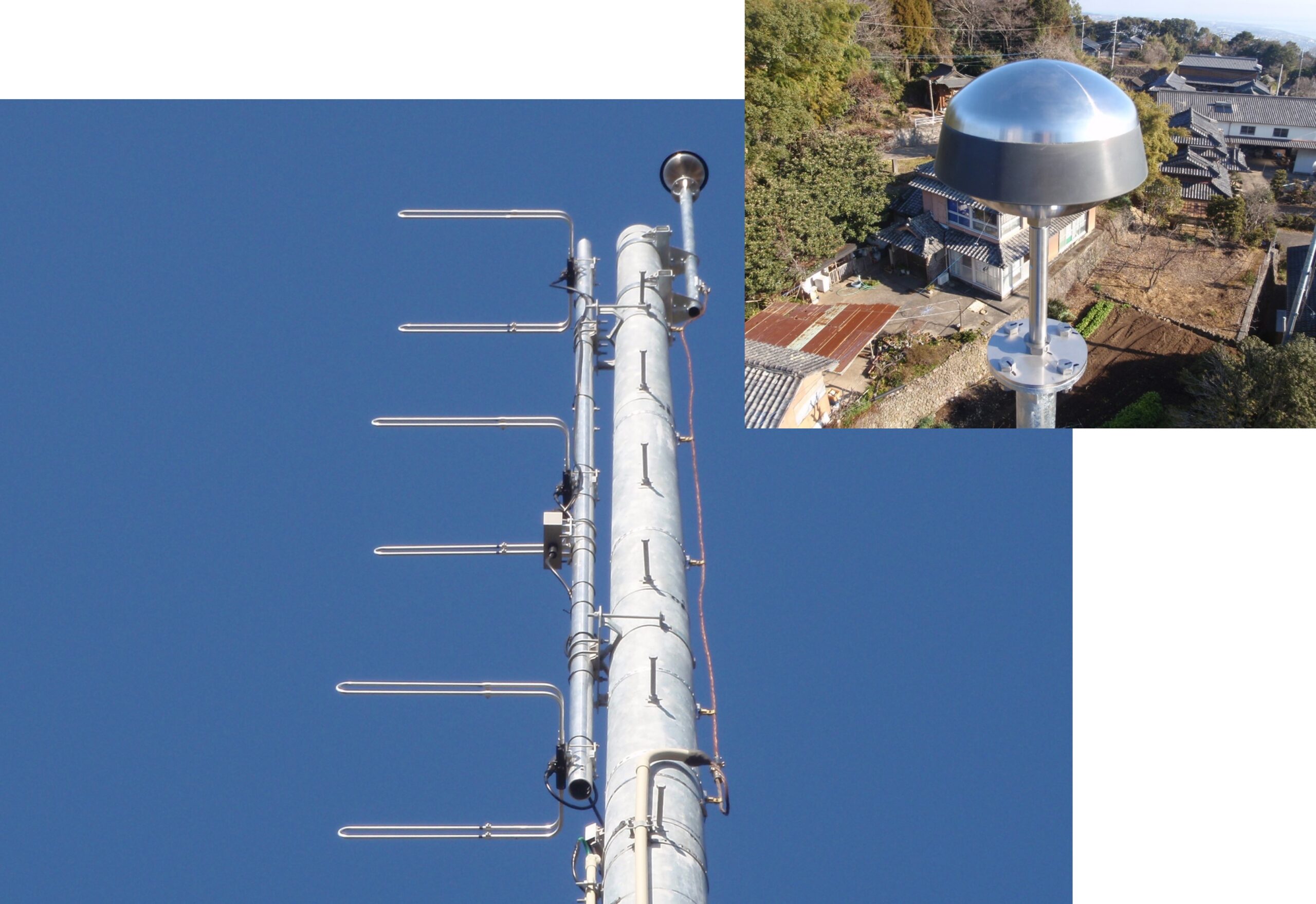

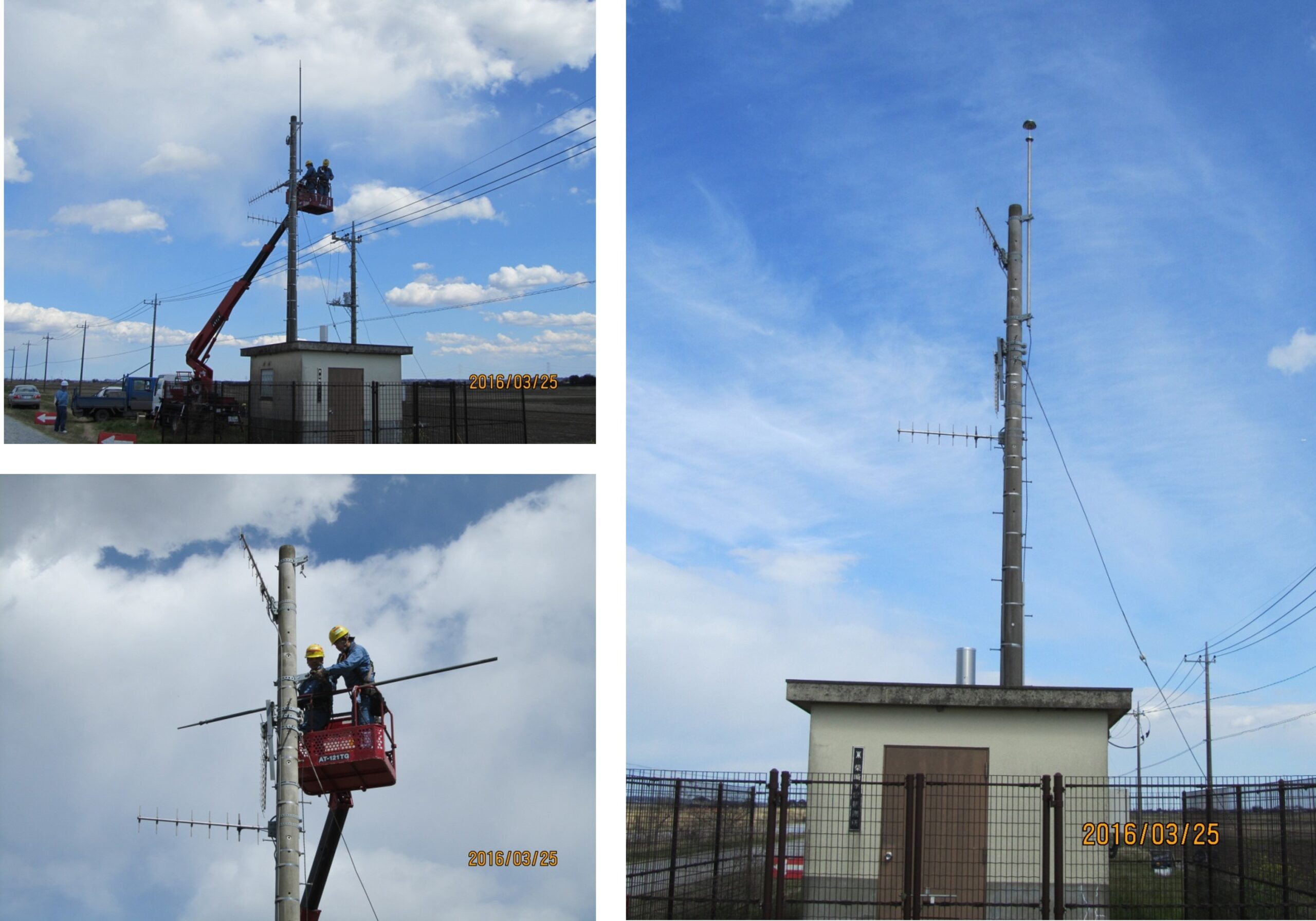

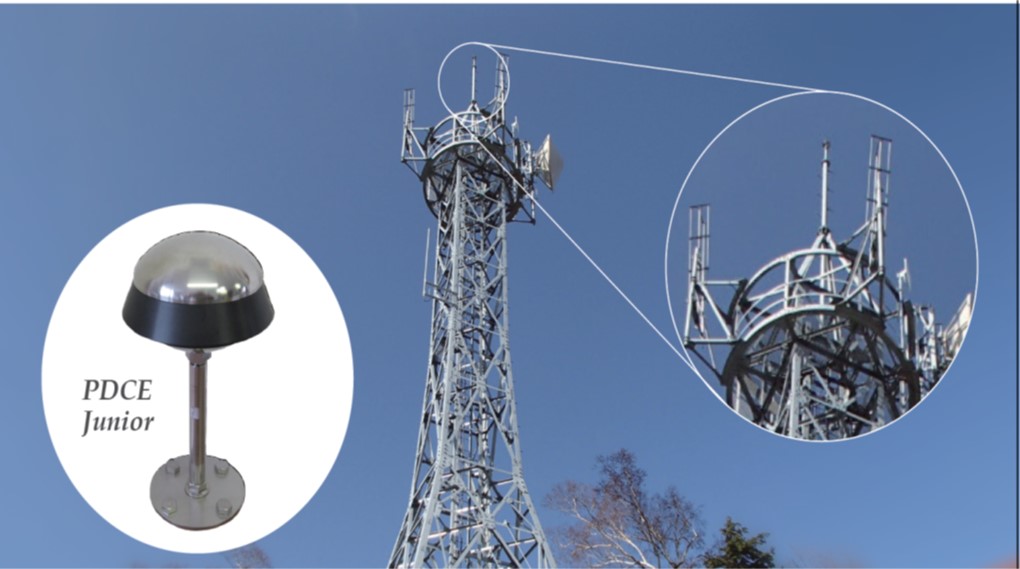

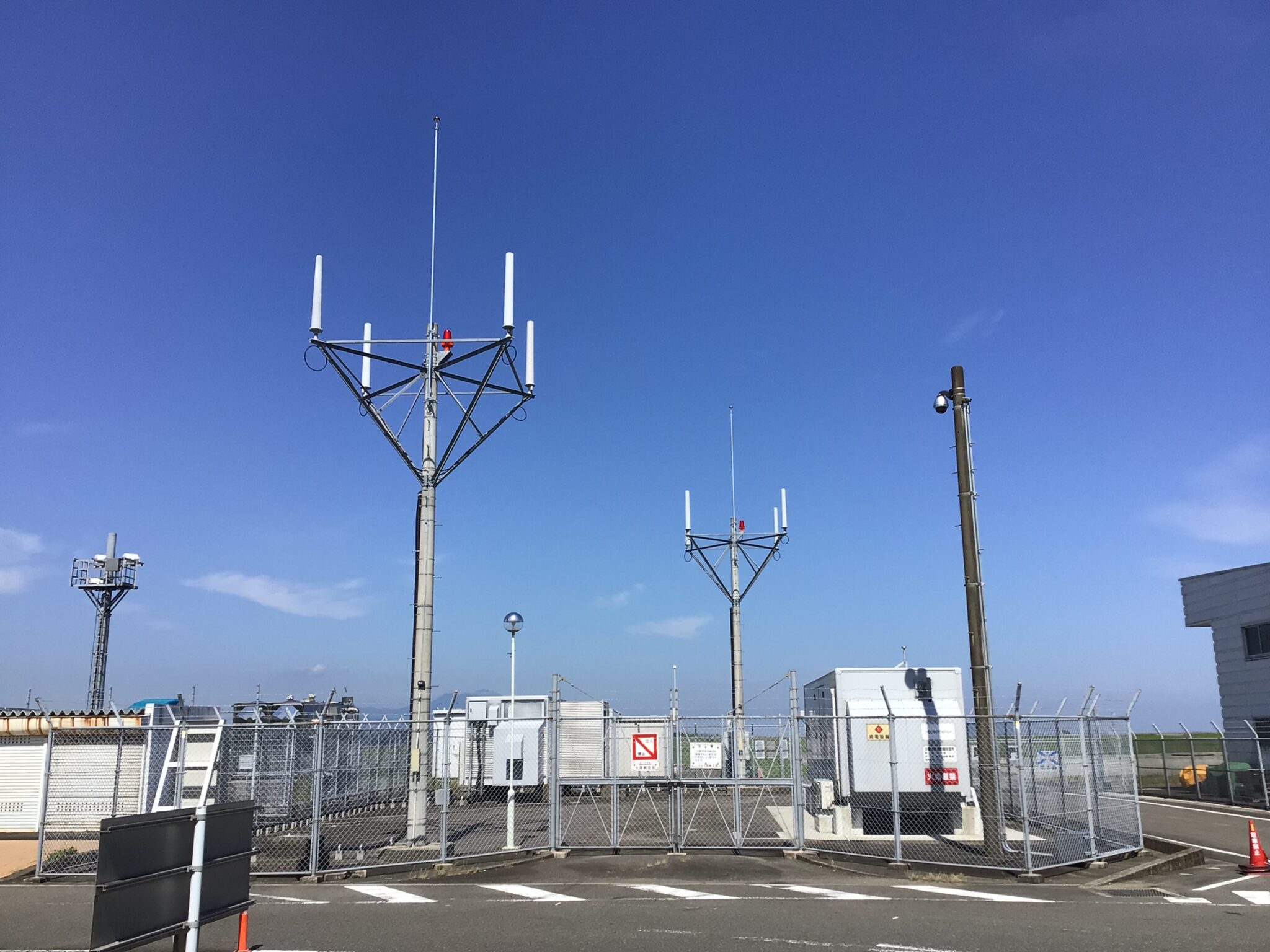

PDCD設置事例(無線中継鉄塔)

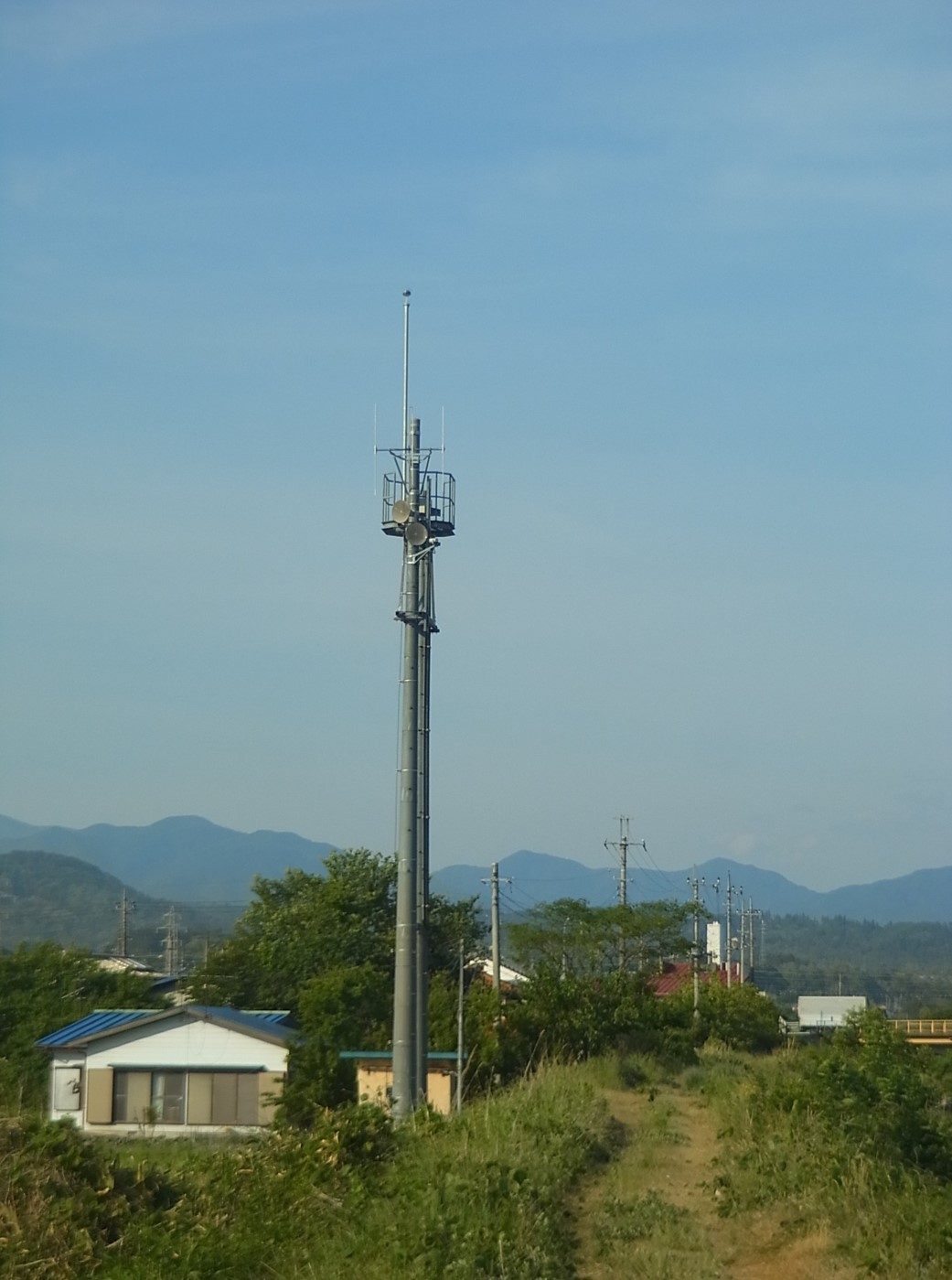

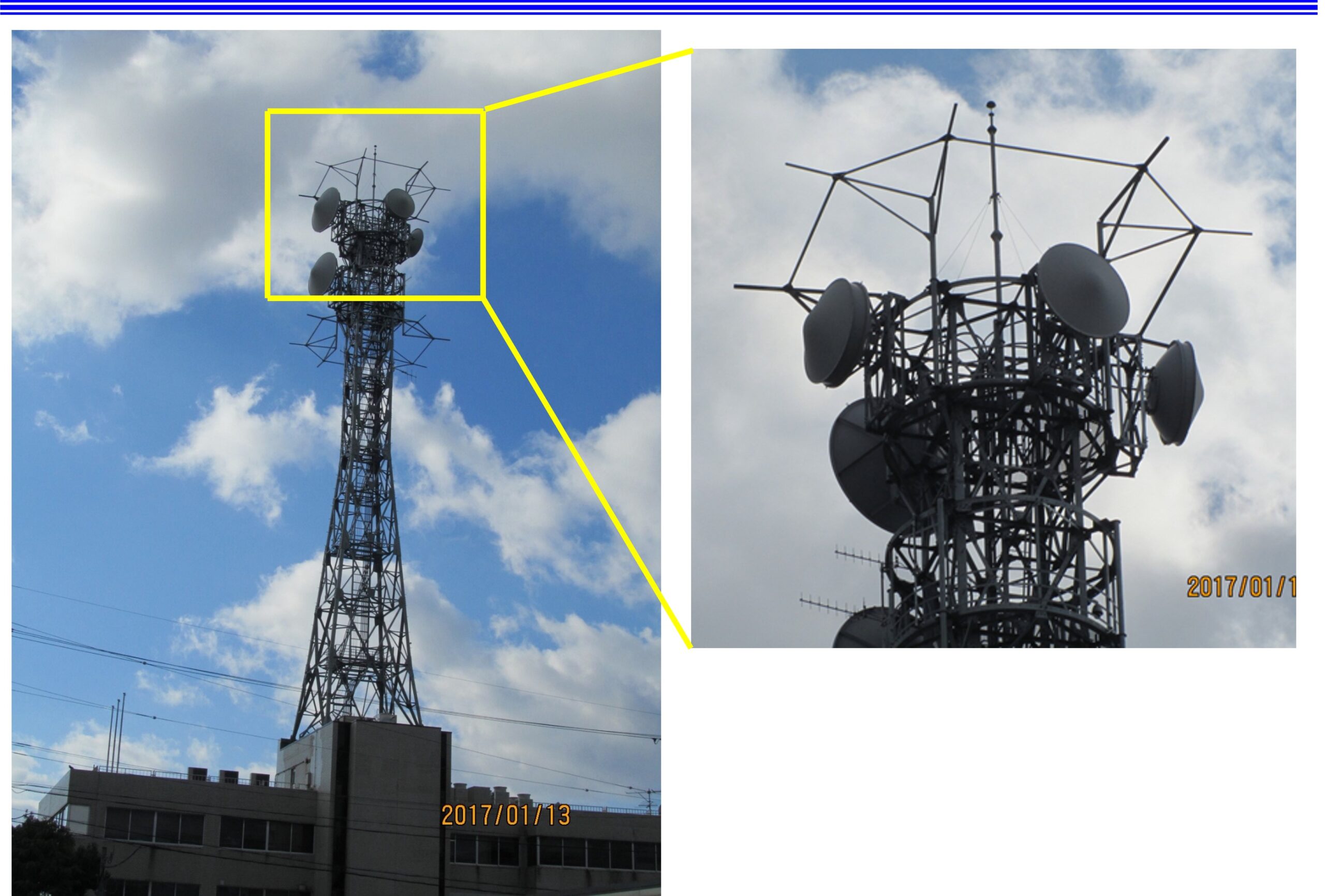

無線中継鉄塔
放送/通信用 無線鉄塔

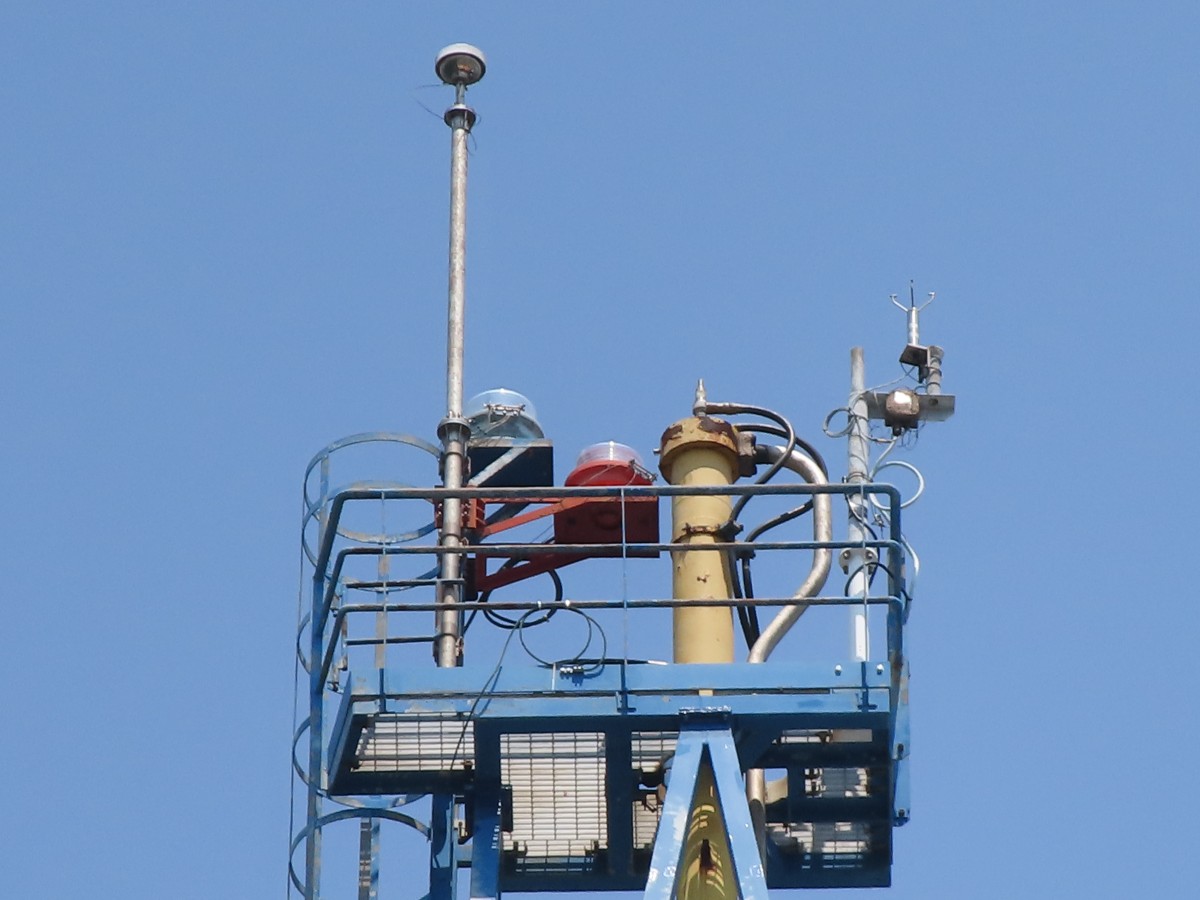

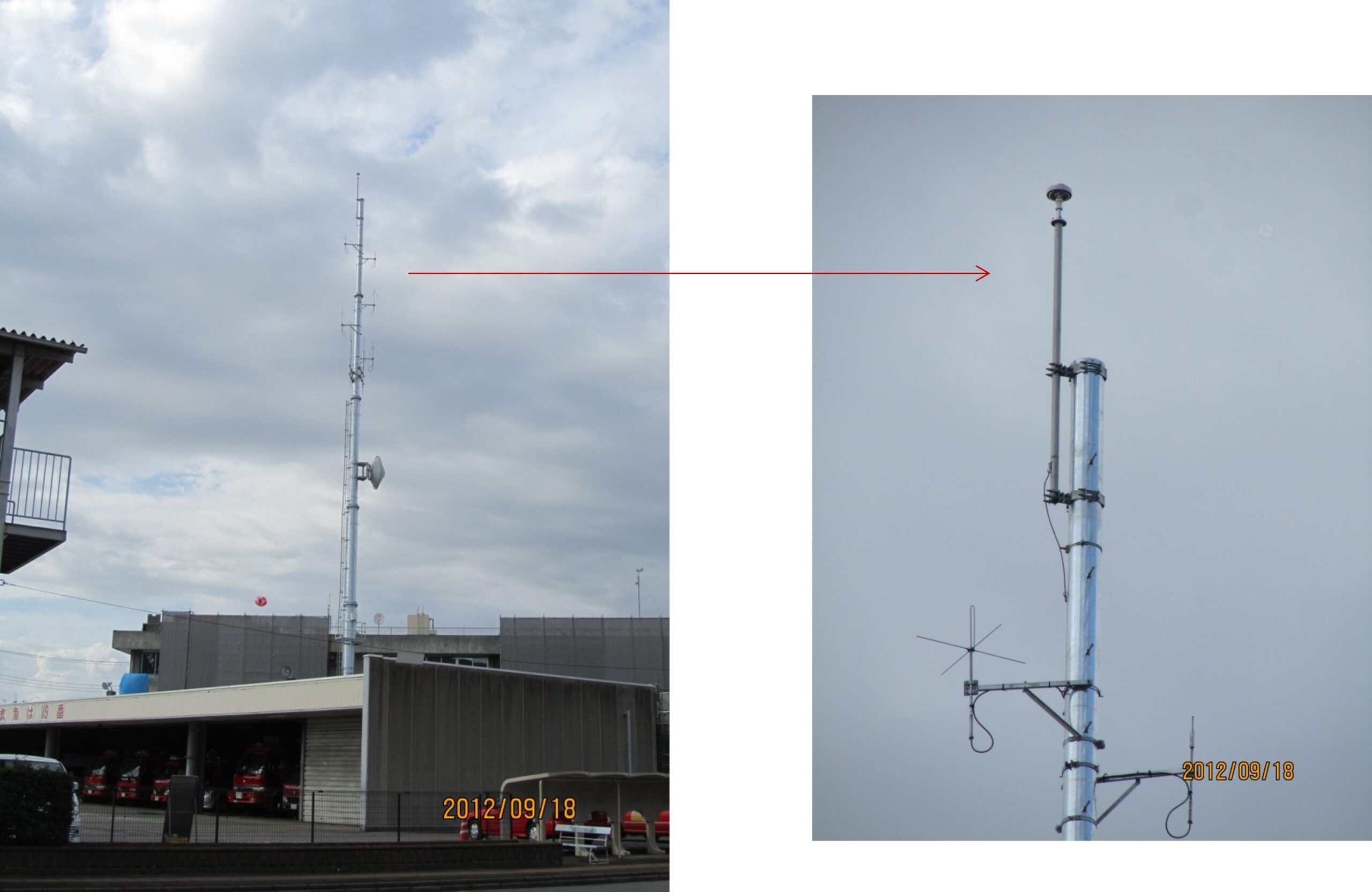

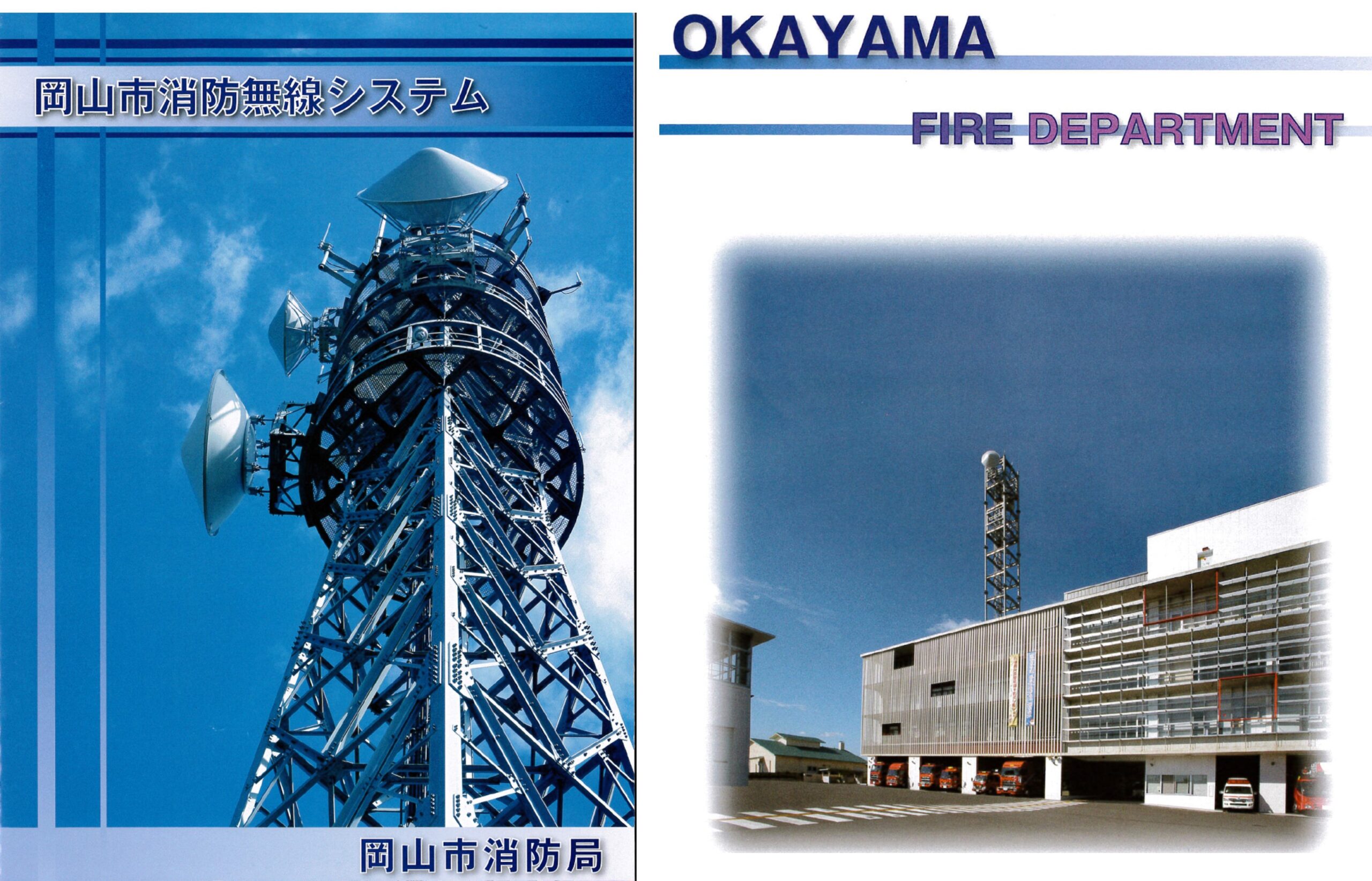

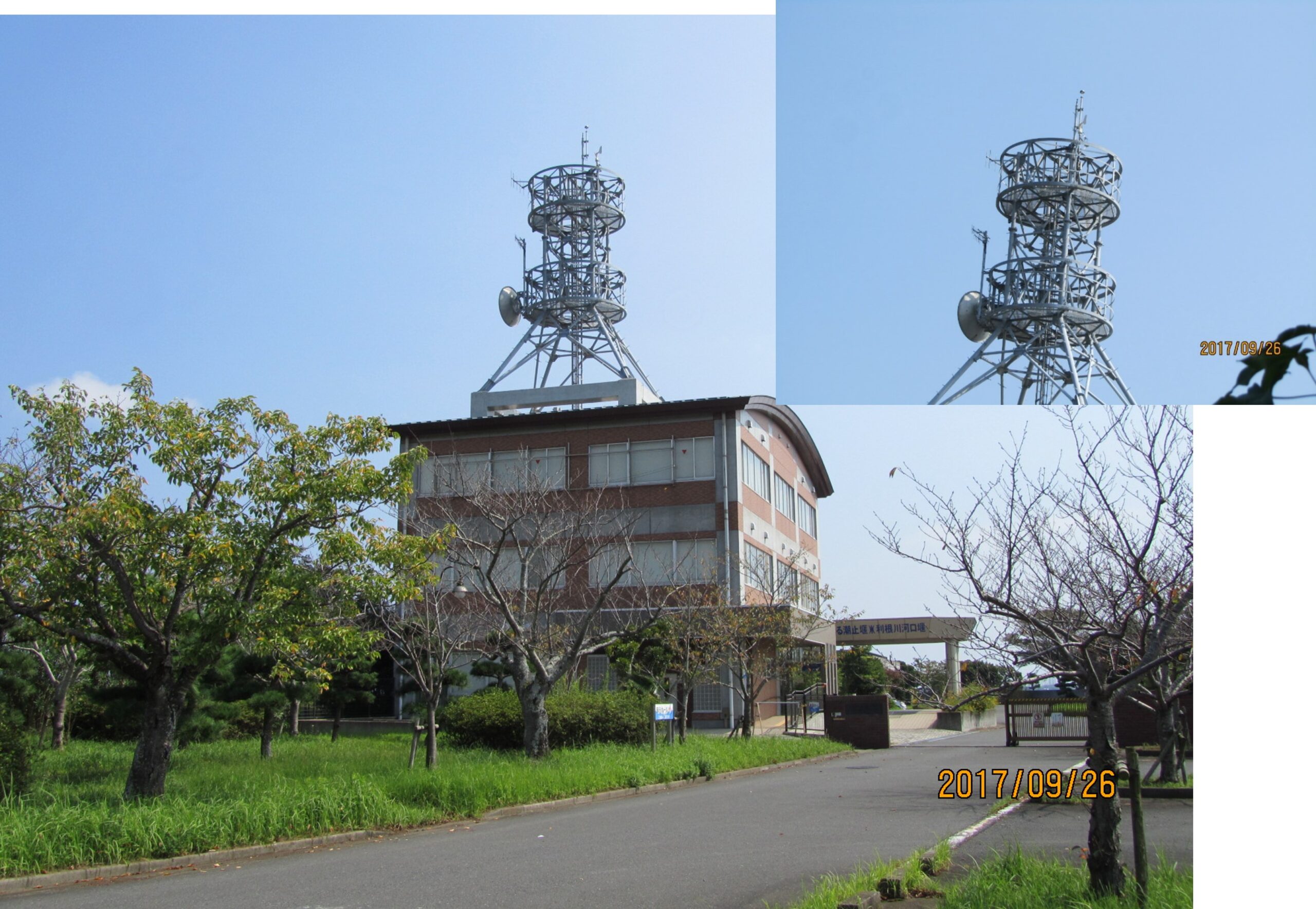

岡山市消防局様 中継所
岡山市消防局様 中継所
放送/通信用 無線鉄塔
CATV局での使用 (1)
CATV局 (佐賀)
放送/通信用 無線鉄塔
無線鉄塔
無線鉄塔(愛知)
放送/通信用 無線鉄塔
FM放送 (3)

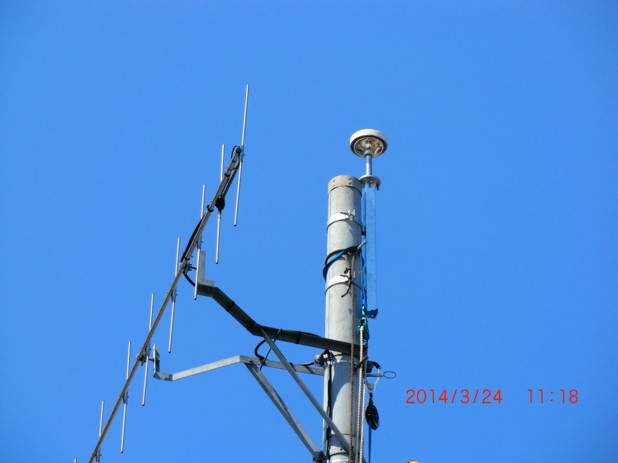

FM放送 (佐賀)
放送/通信用 無線鉄塔

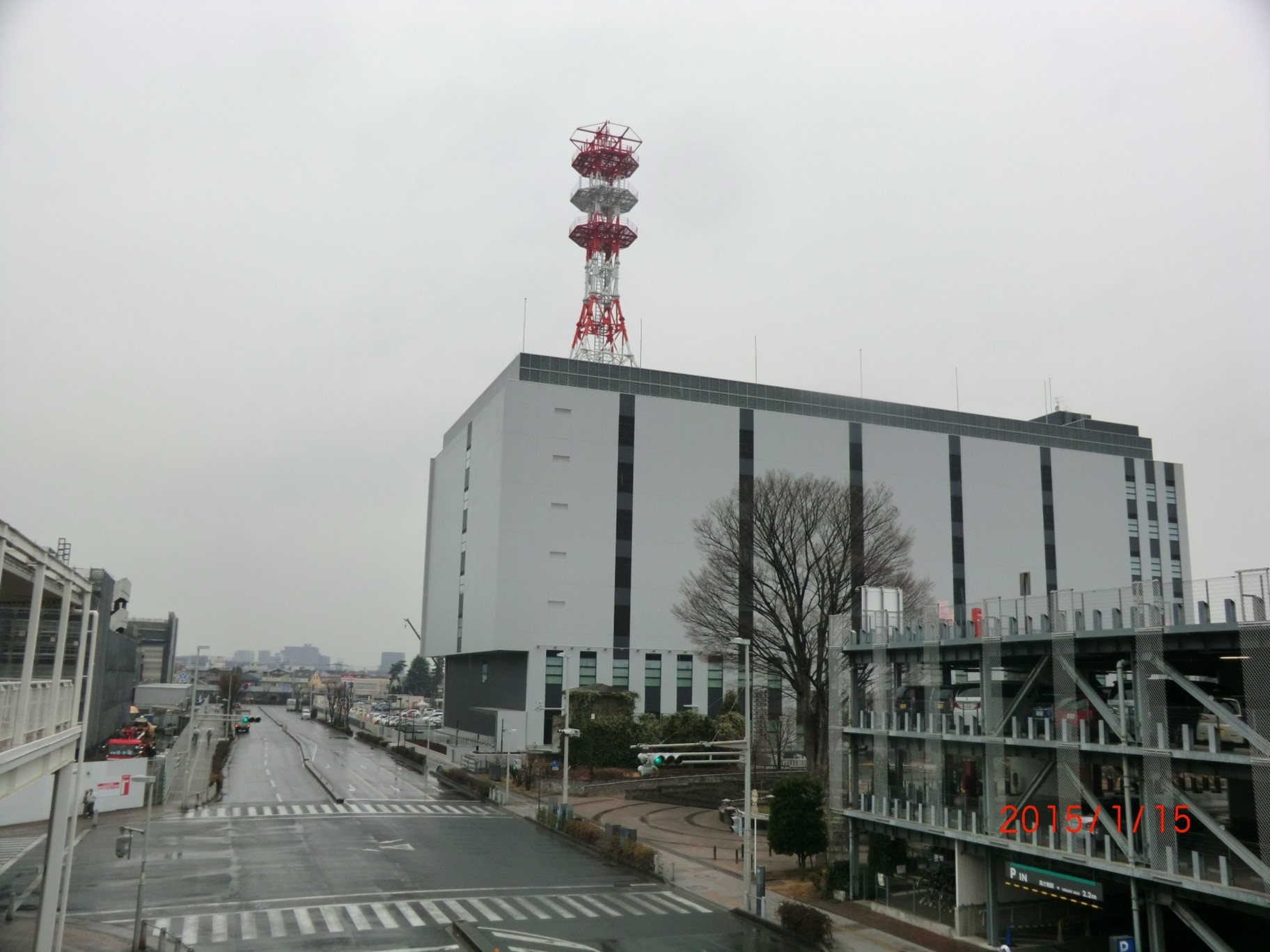

データセンタ
データセンタ(埼玉)
船舶/水上施設

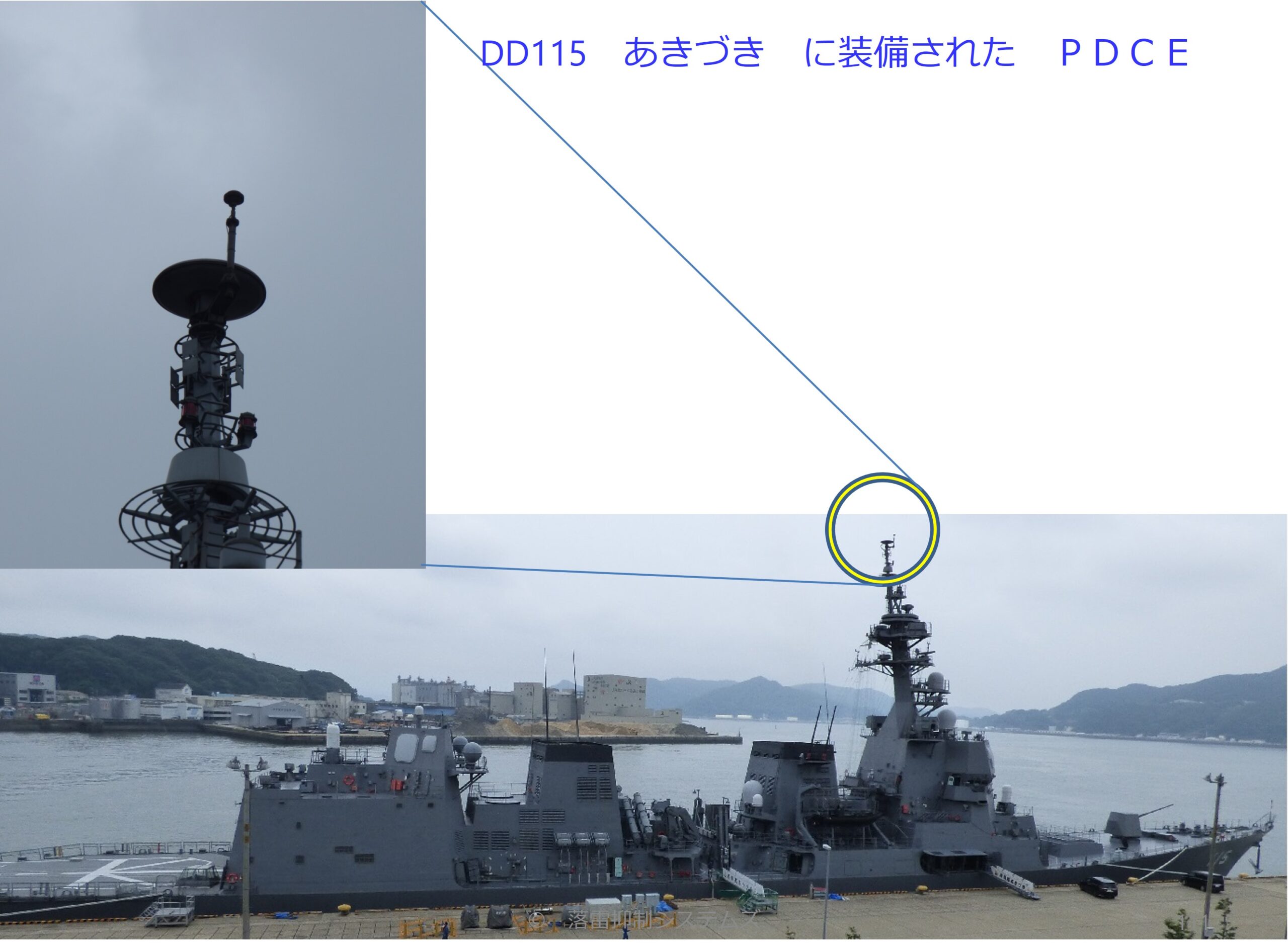

DD115 あきづき に装備された PDCE
護衛艦あきづき
船舶/水上施設

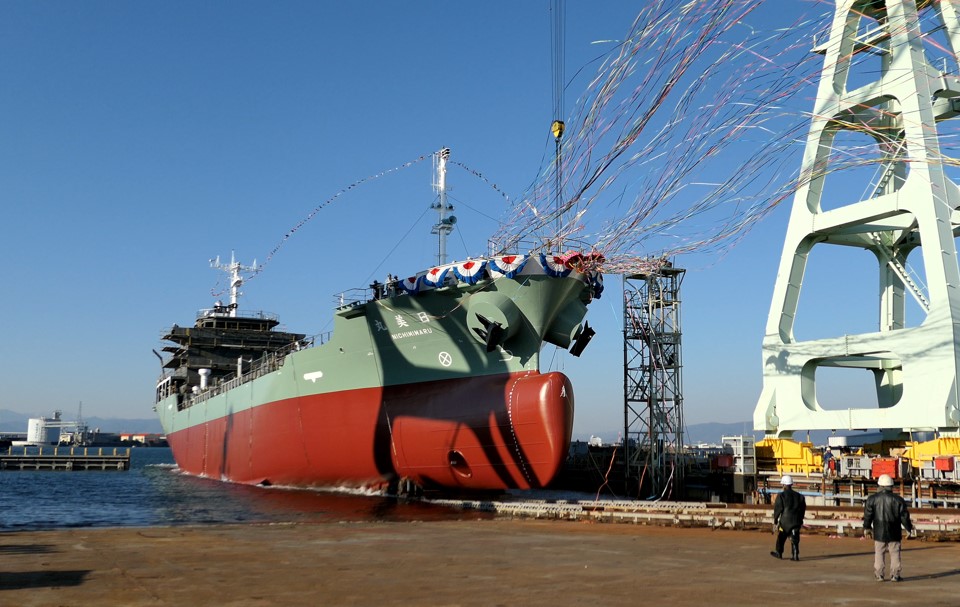

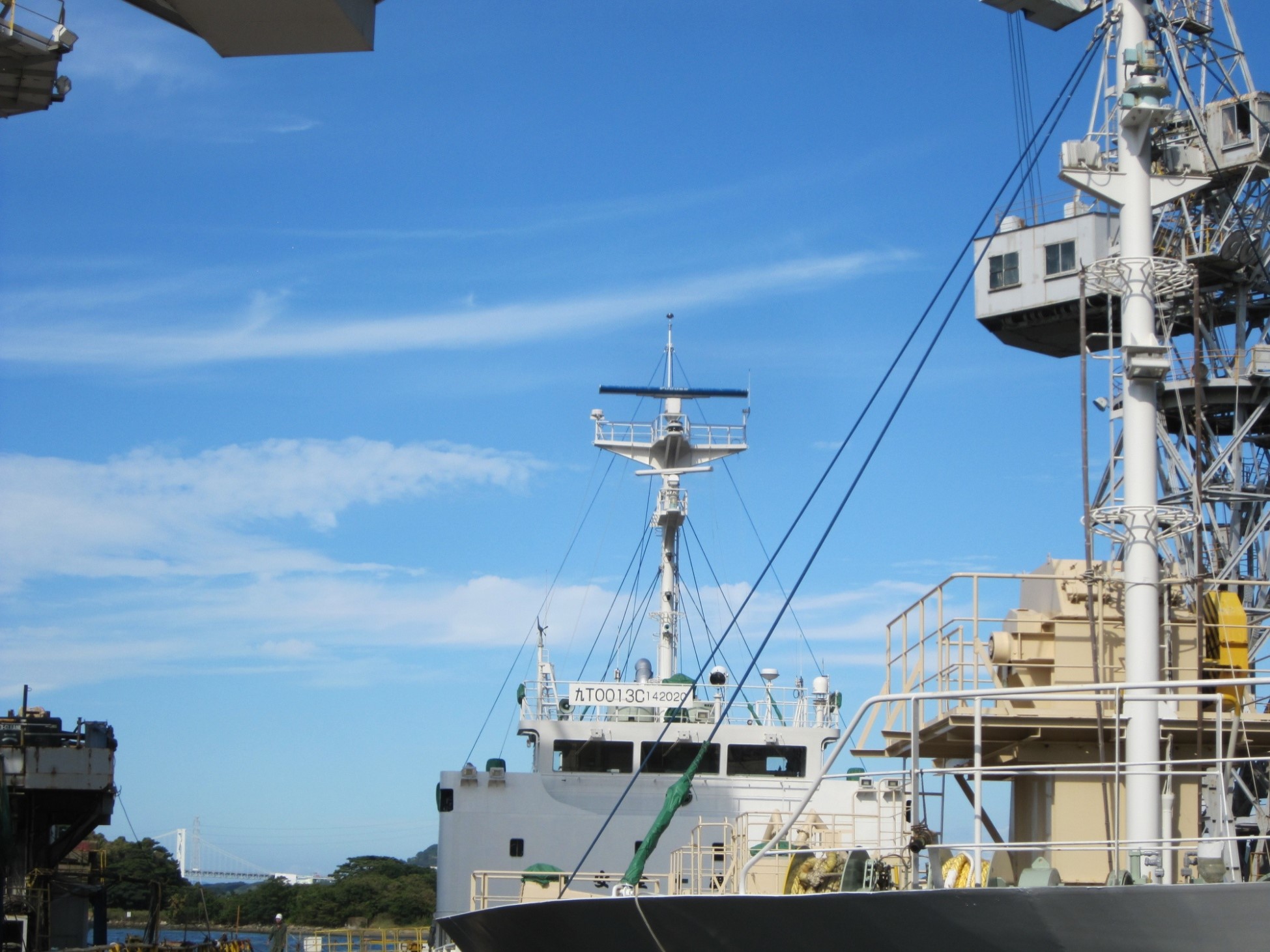

船舶
船舶
船舶/水上施設

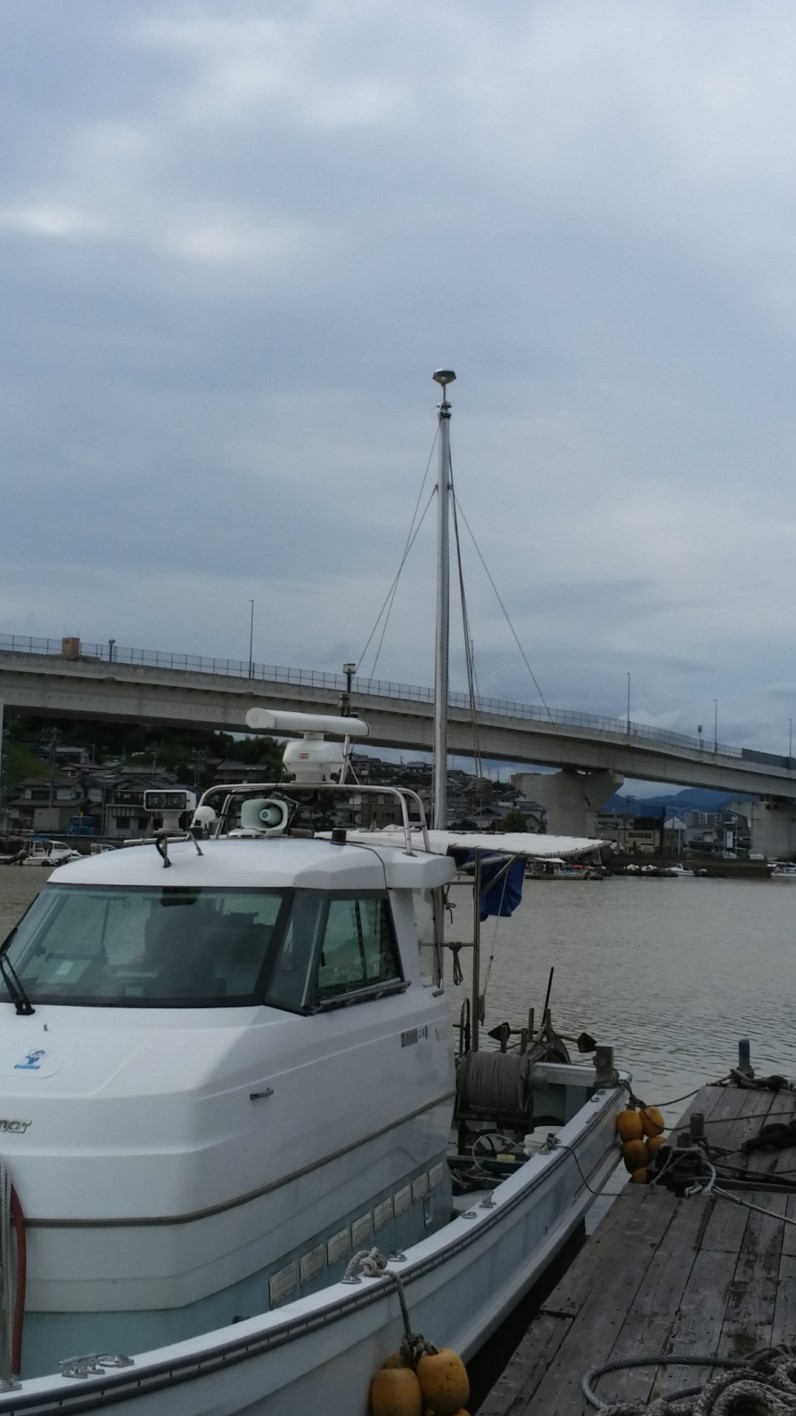

漁船
漁船
船舶/水上施設

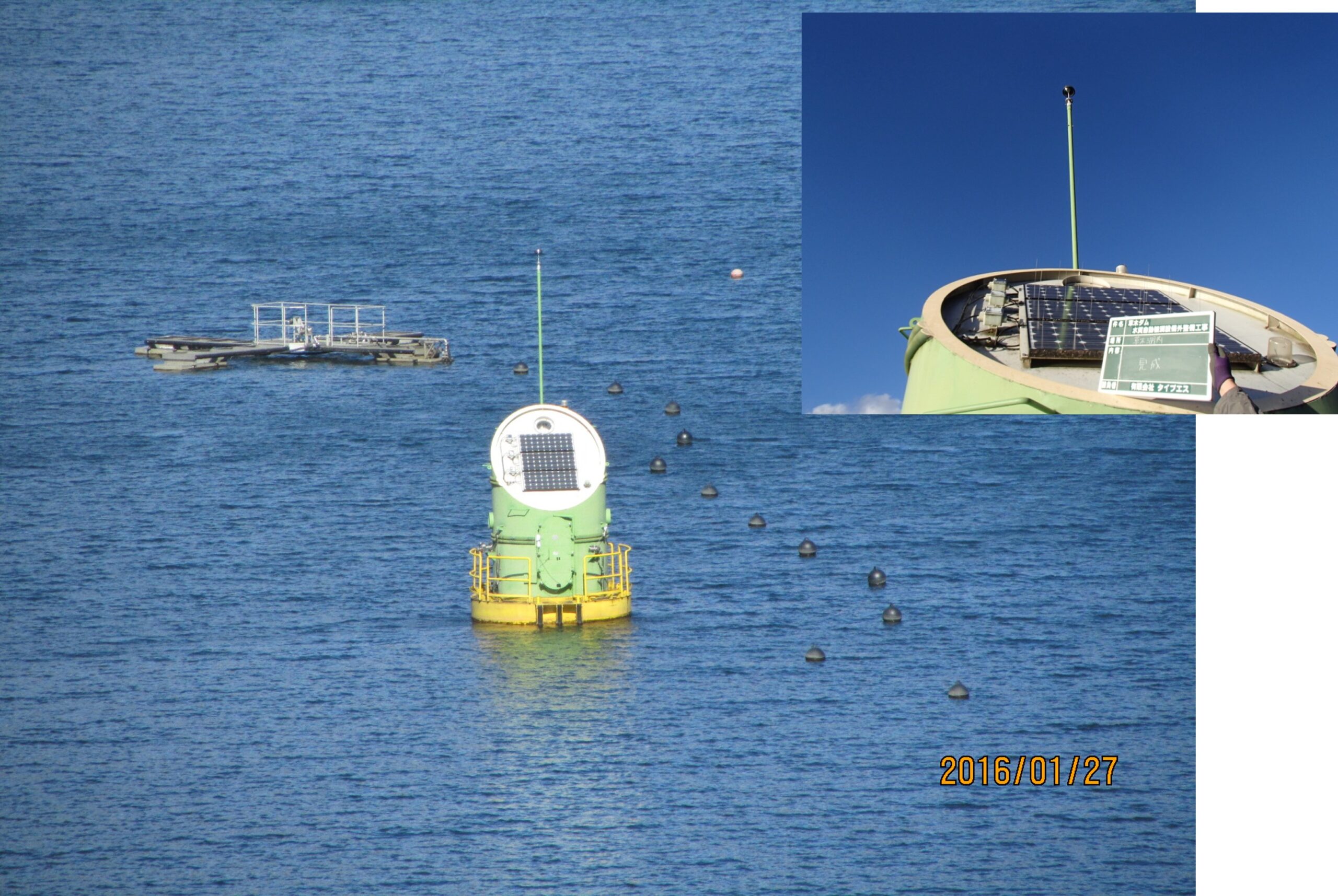

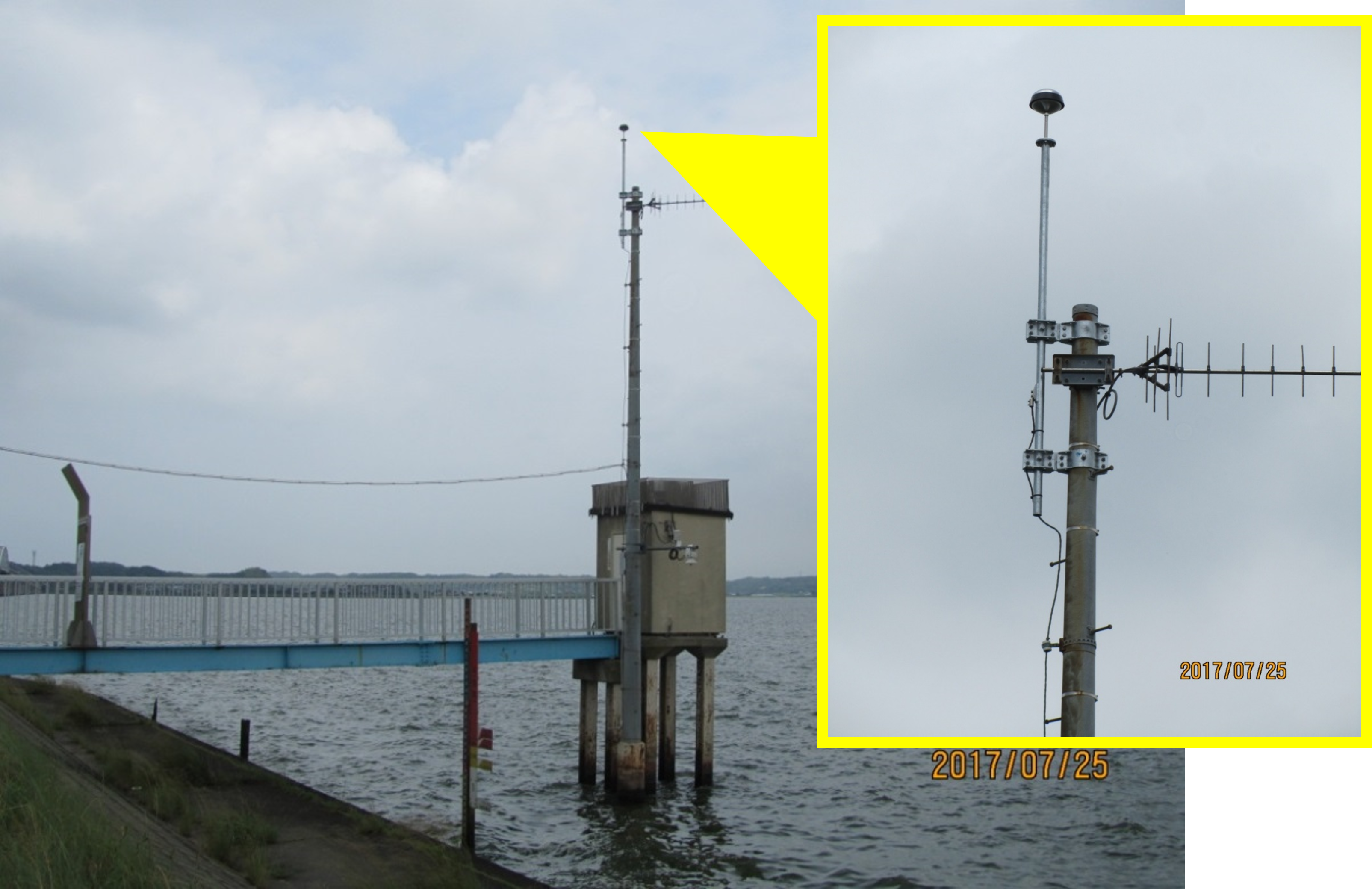

ダムの水質検査ブイ
ダムの水質検査ブイ(群馬)
宗教施設
宗教施設

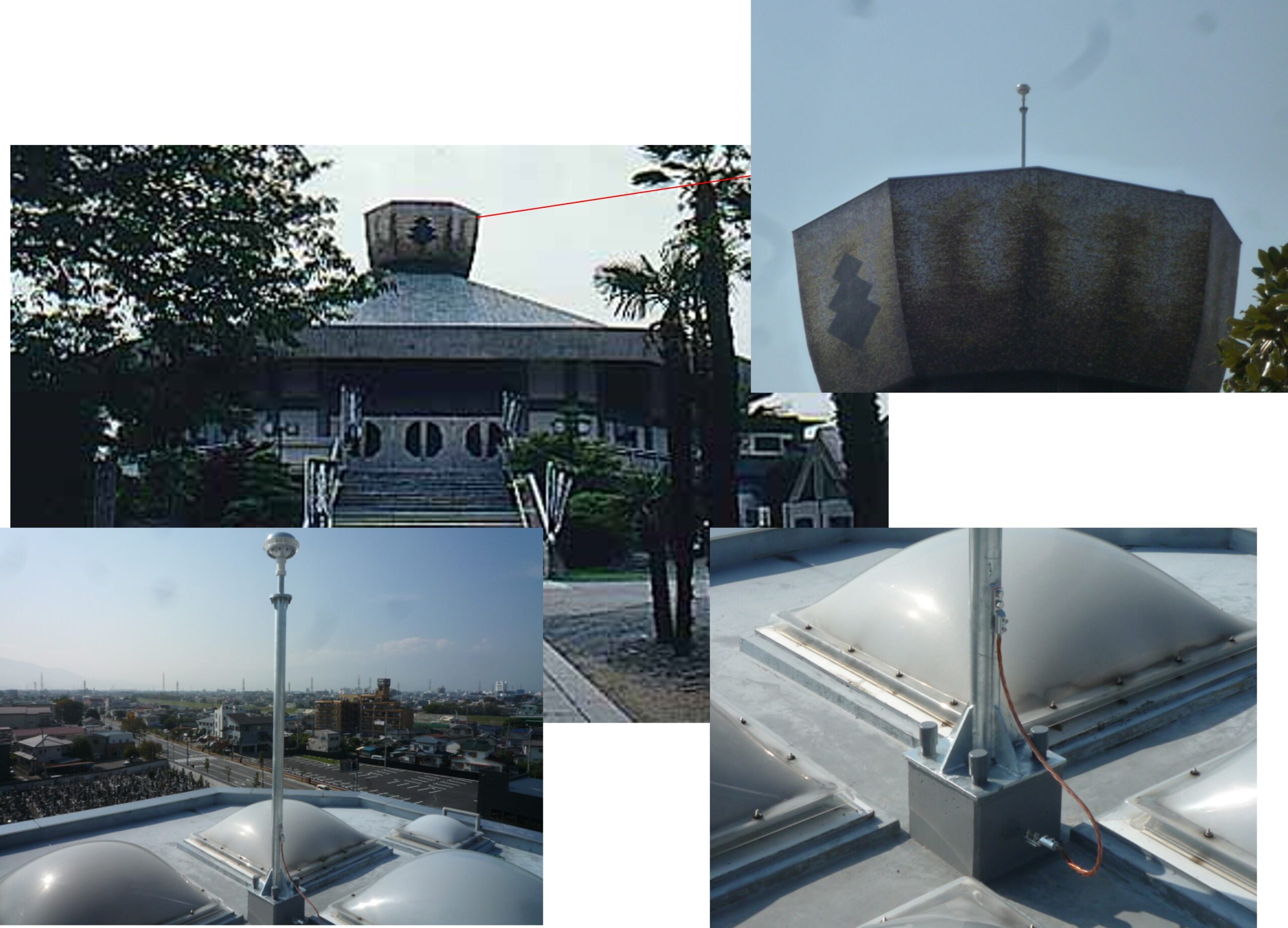

宗教施設(神奈川)

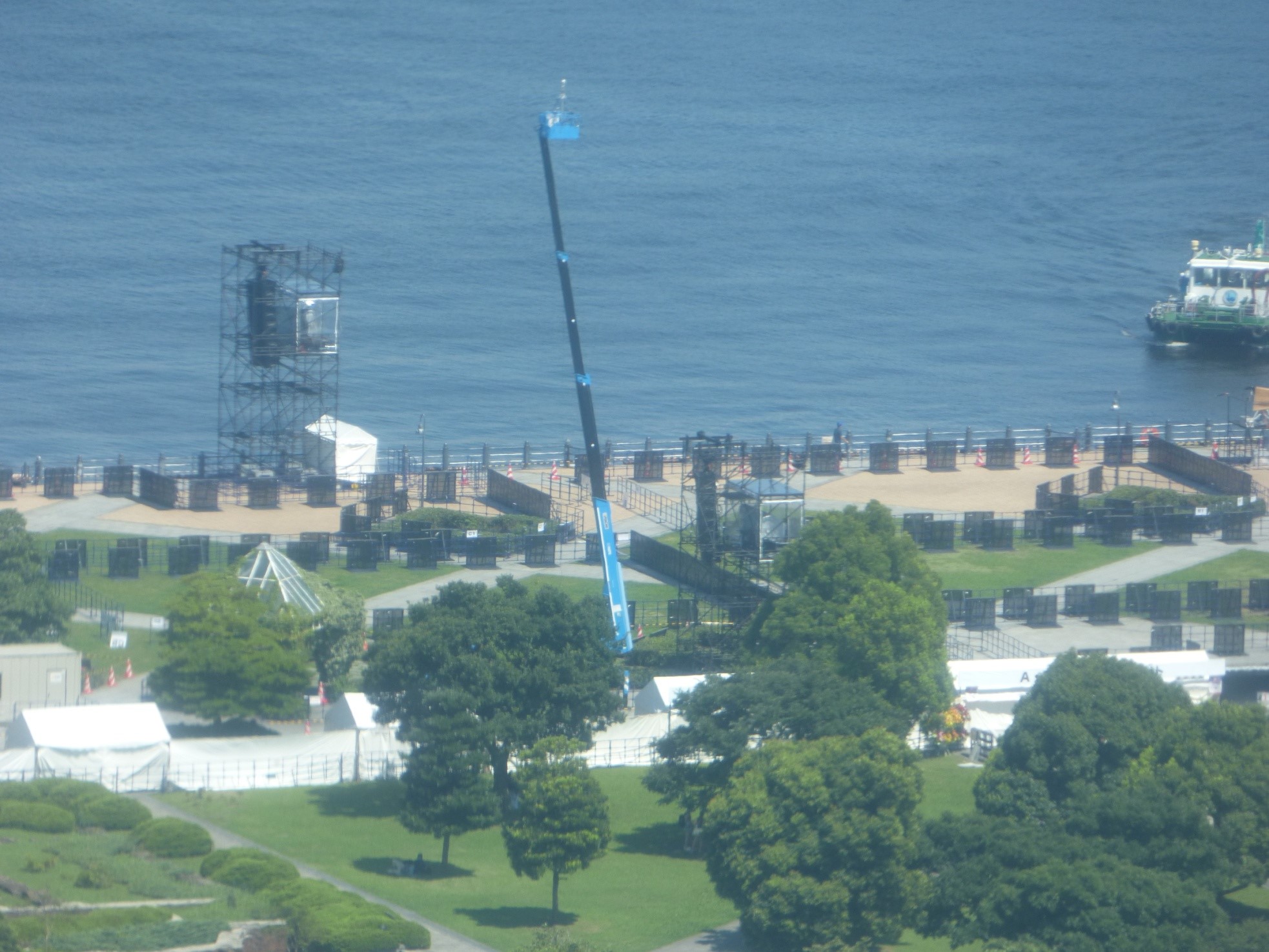

屋外イベント

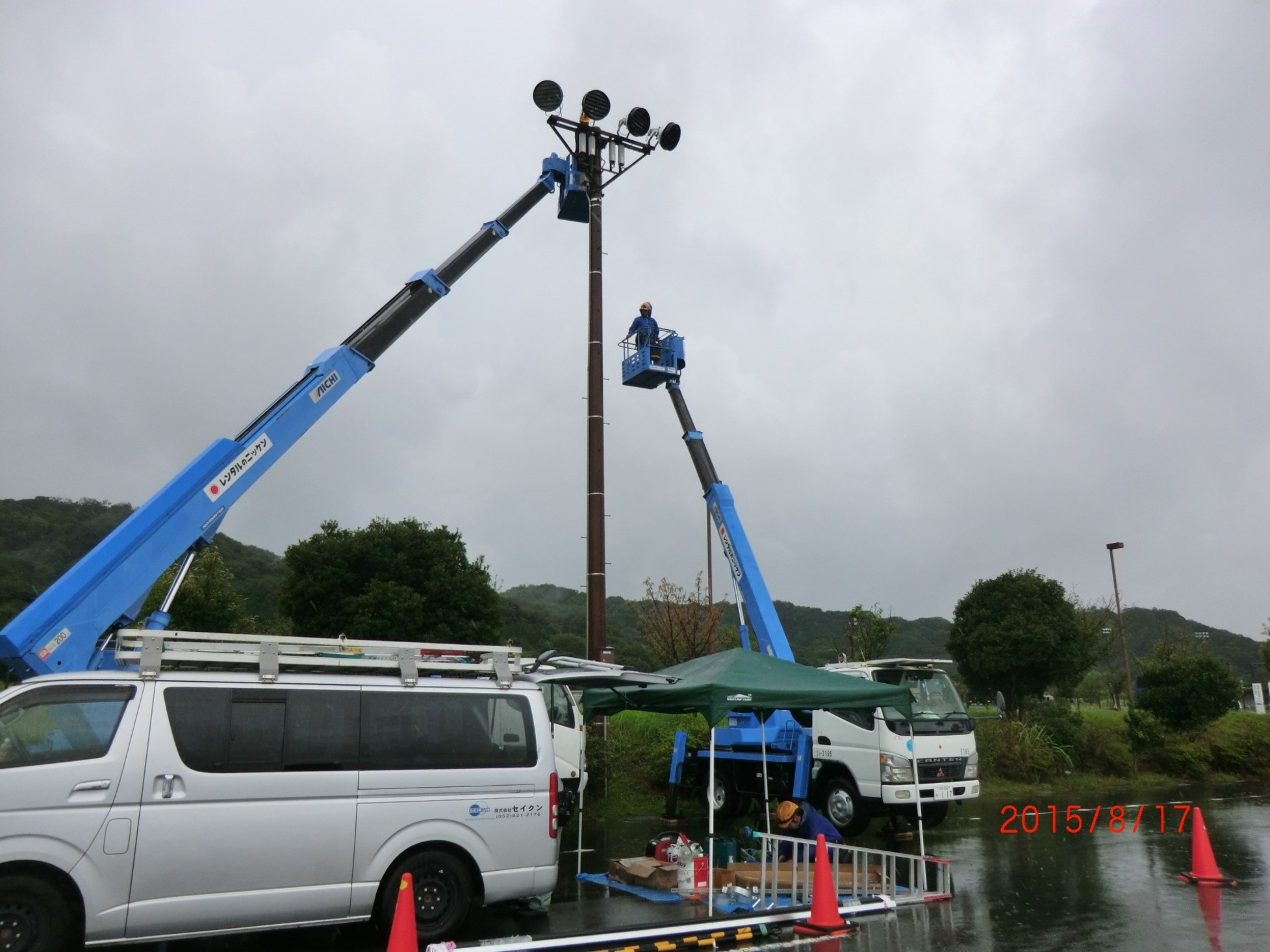

屋外イベント 高所作業車の前でのパフォーマンス
屋外イベント
高所作業車前でパフォーマンス
屋外イベント

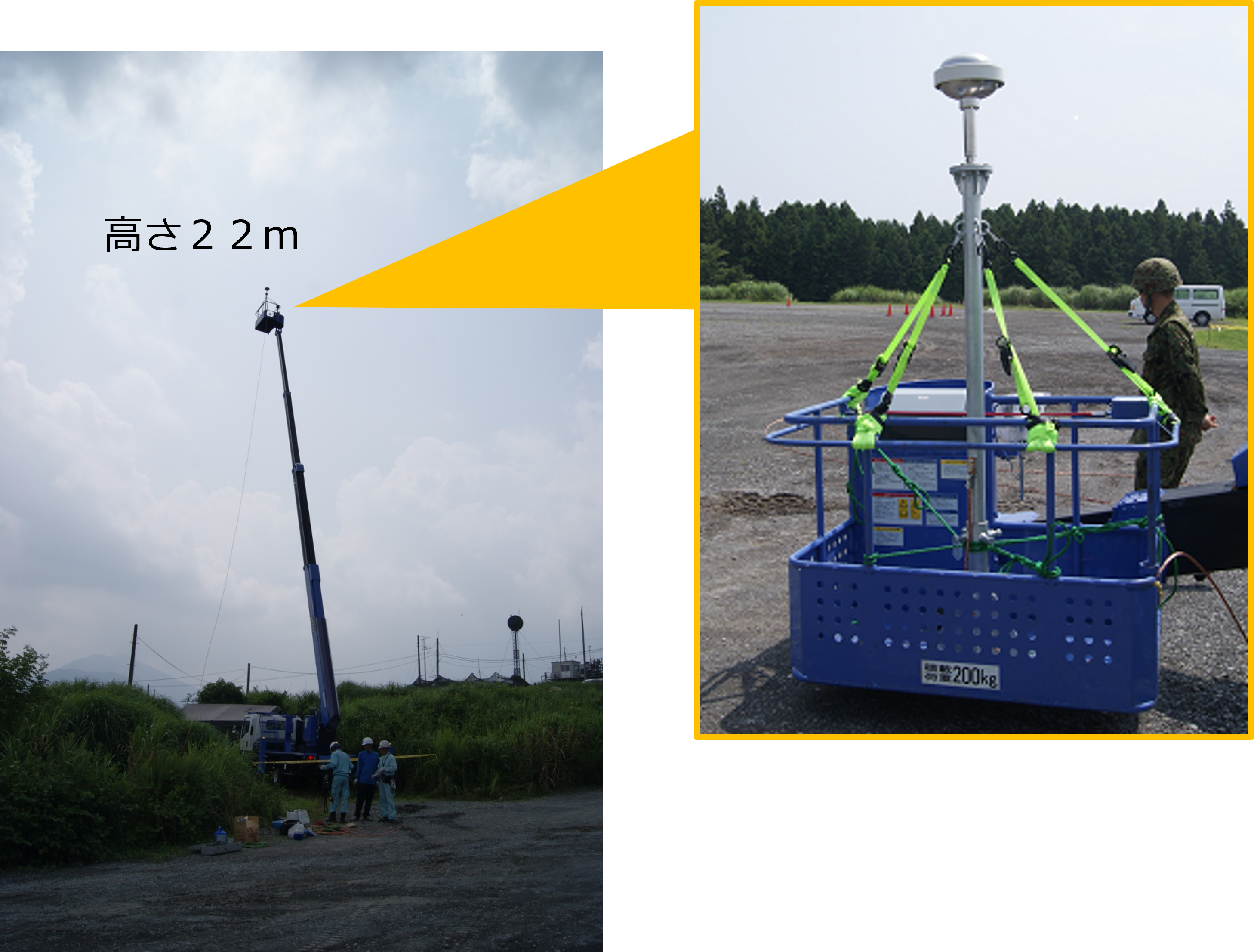

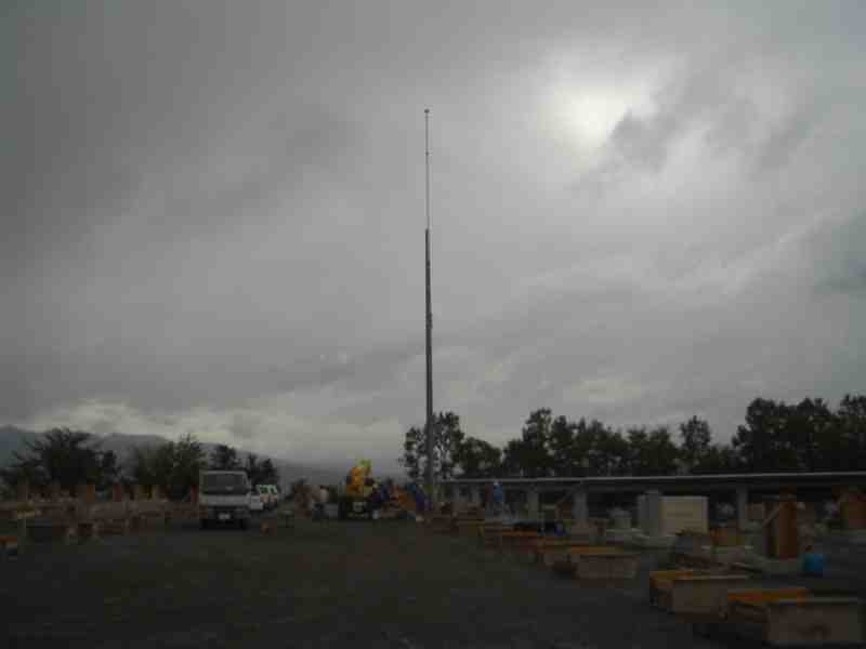

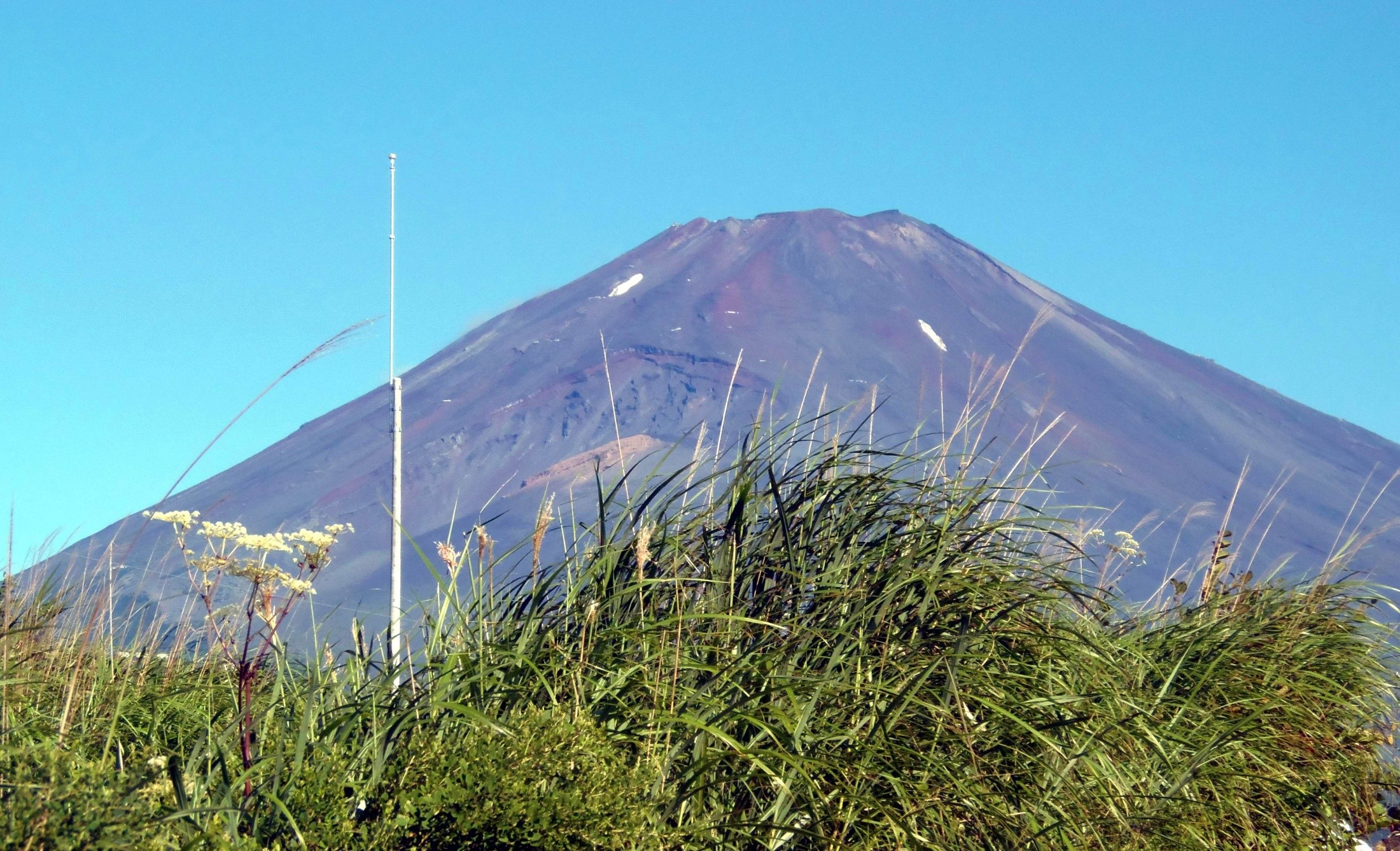

陸上自衛隊 富士演習場 仮設から恒久設備に
陸上自衛隊 富士演習場
屋外イベント
さがみ湖マッスルモンスター
さがみ湖マッスルモンスター
鉱山

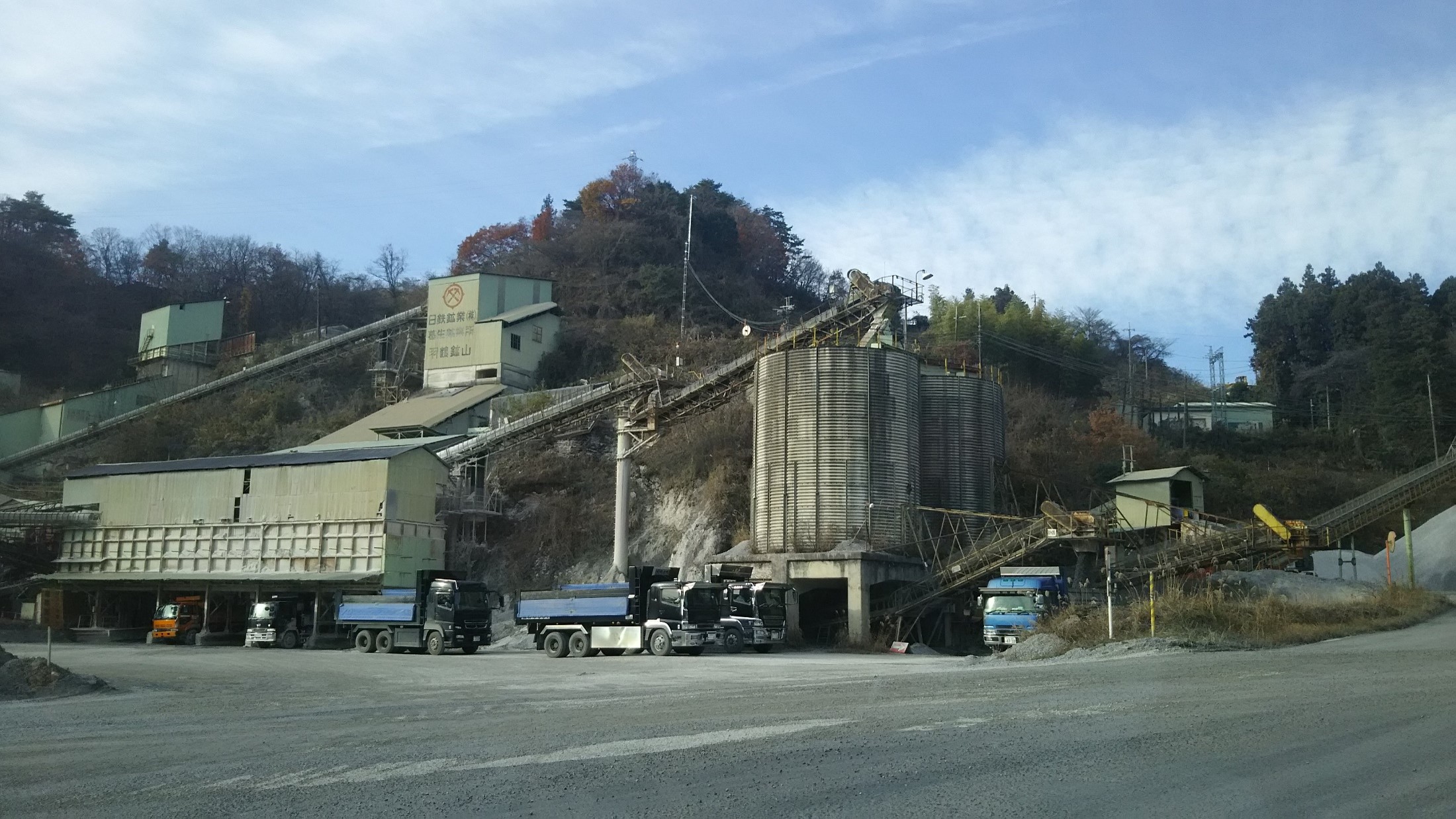

鉱山 【1】
鉱山 (栃木)

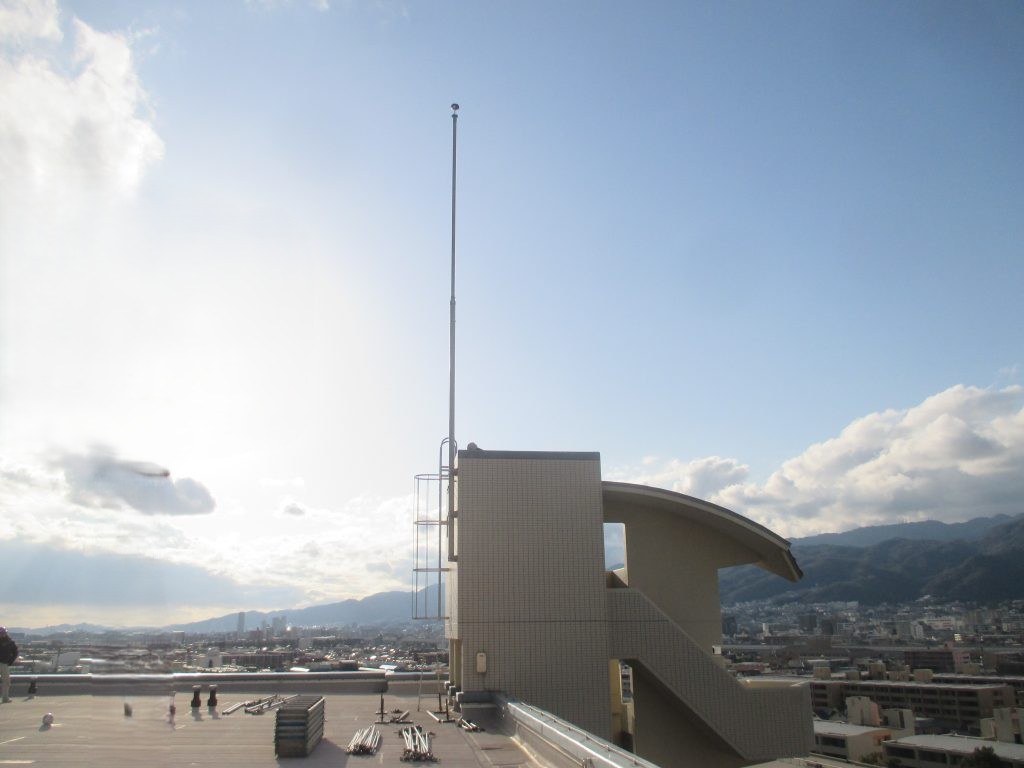

高層ビル/マンション

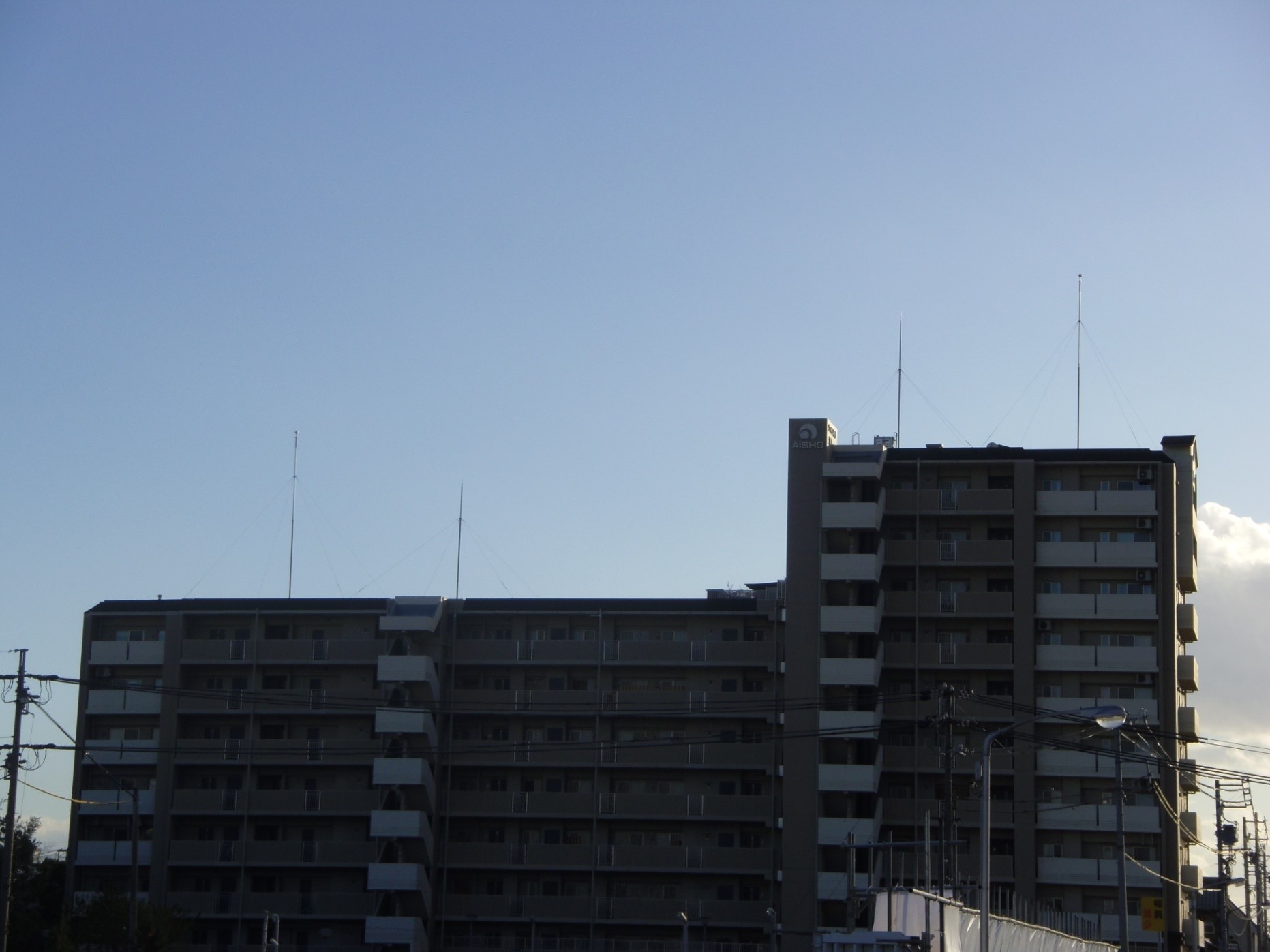

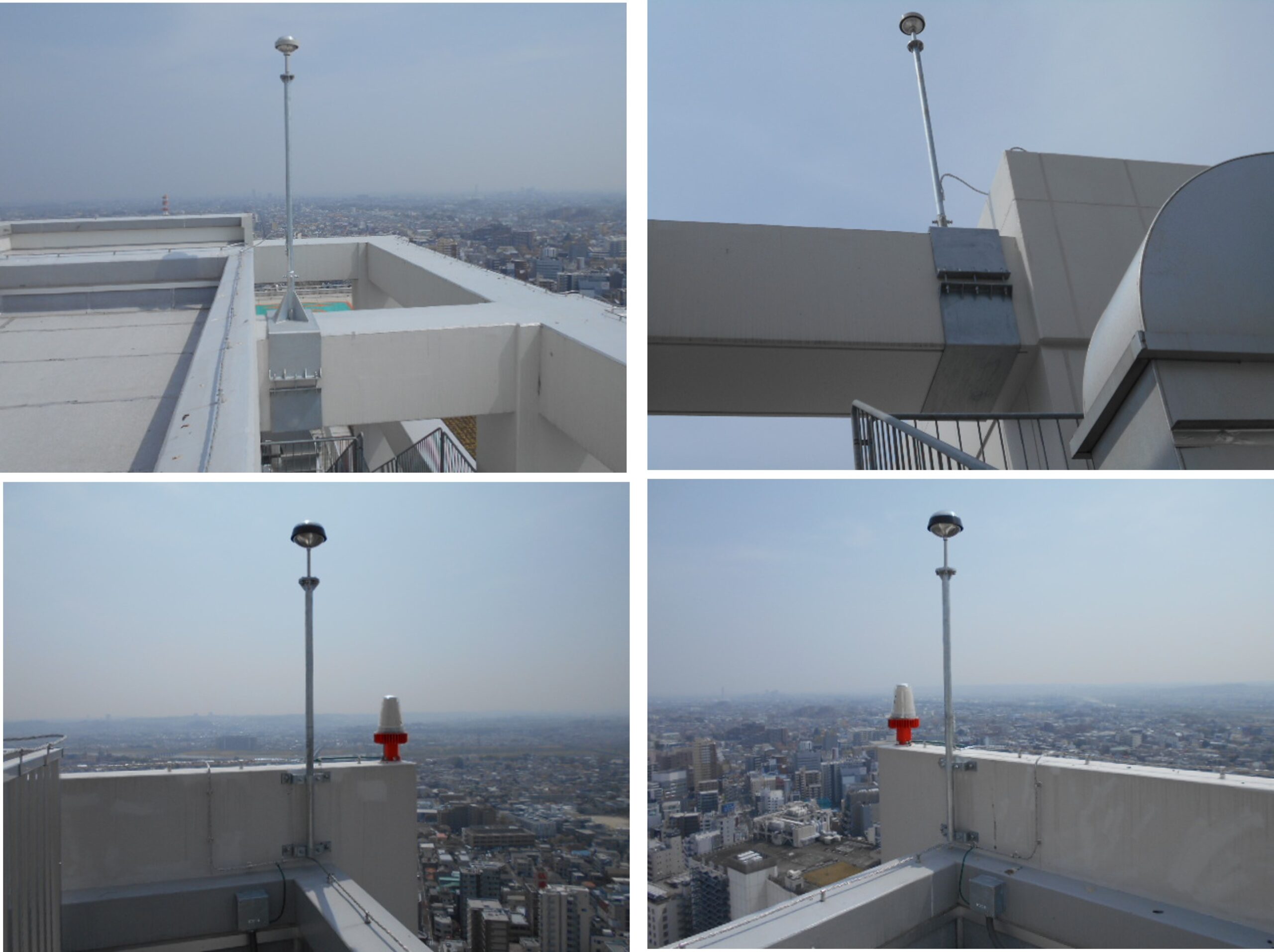

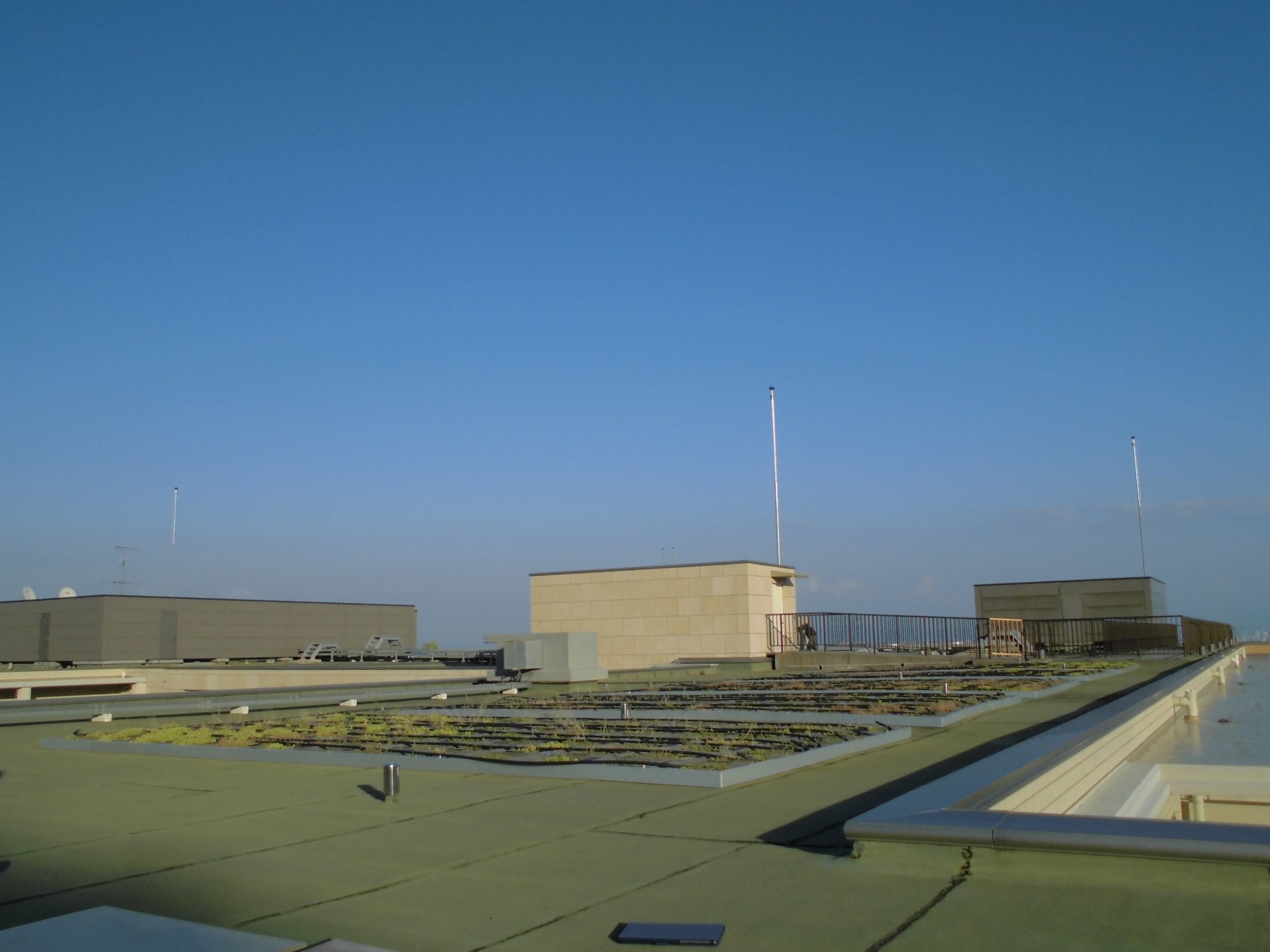

対策例 高層ビル 角の4か所に Junior 中央に Magnum
高層マンション
商業施設

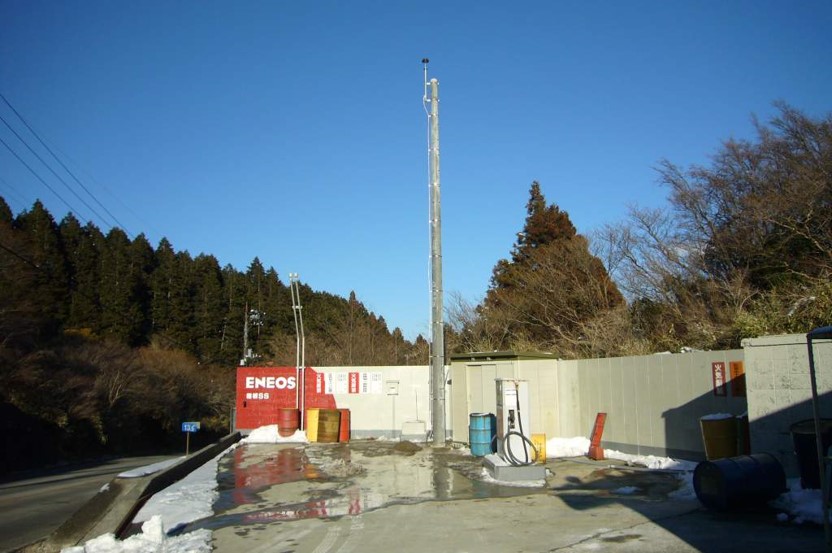

石油スタンド
石油スタンド(箱根町)
大型クレーン

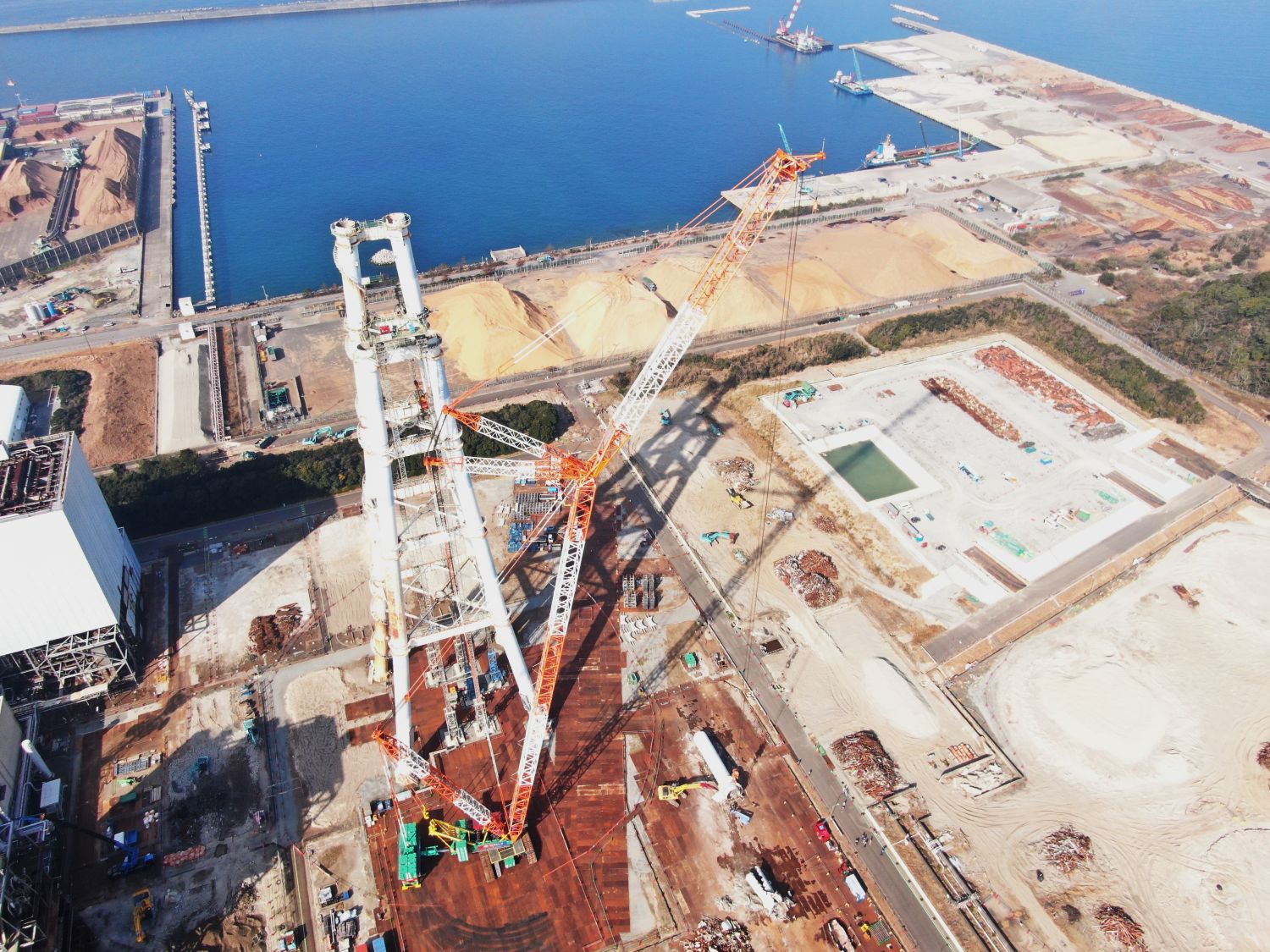

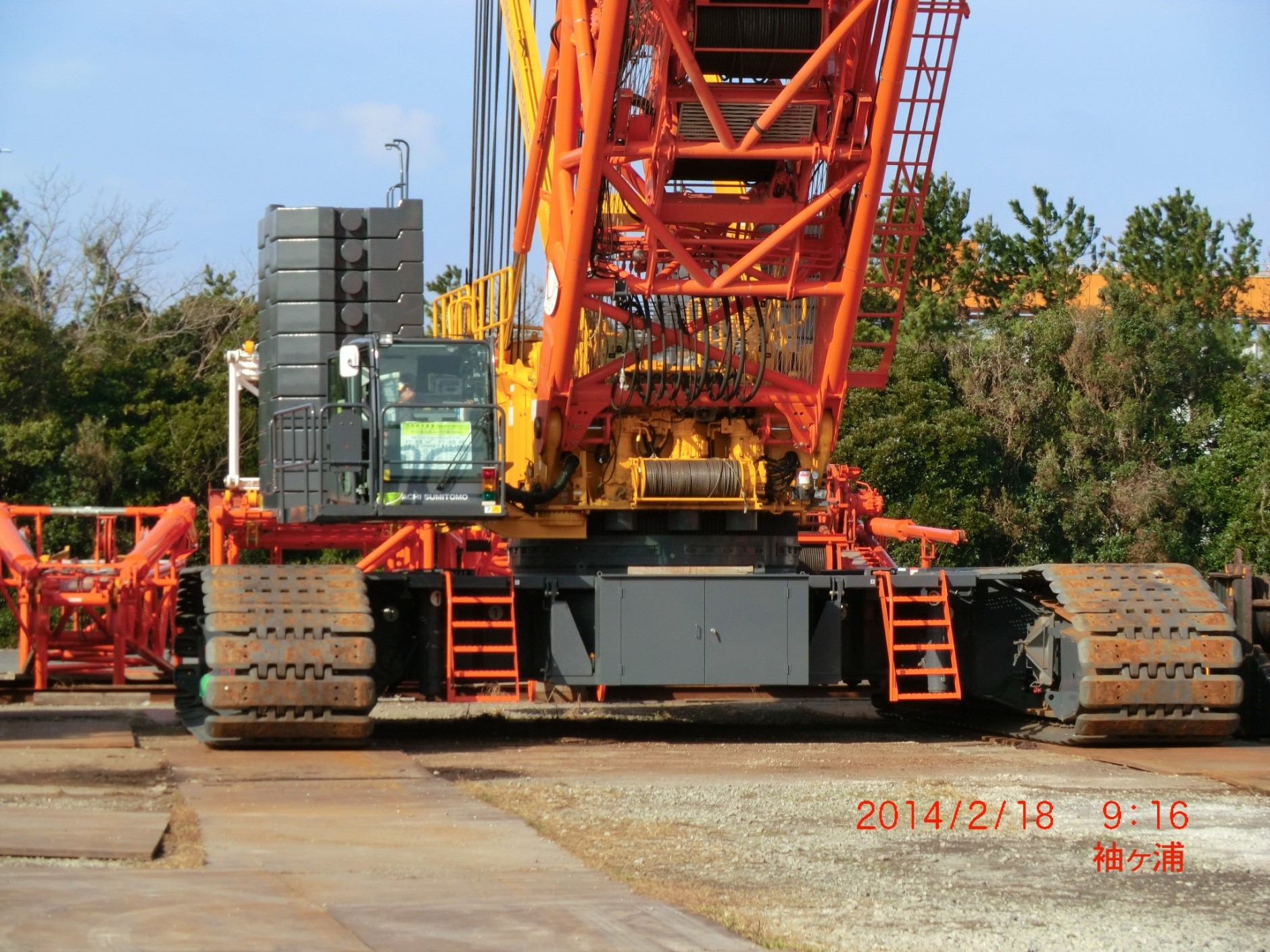

大型クレーンでの使用
大型クレーンでの使用
その他

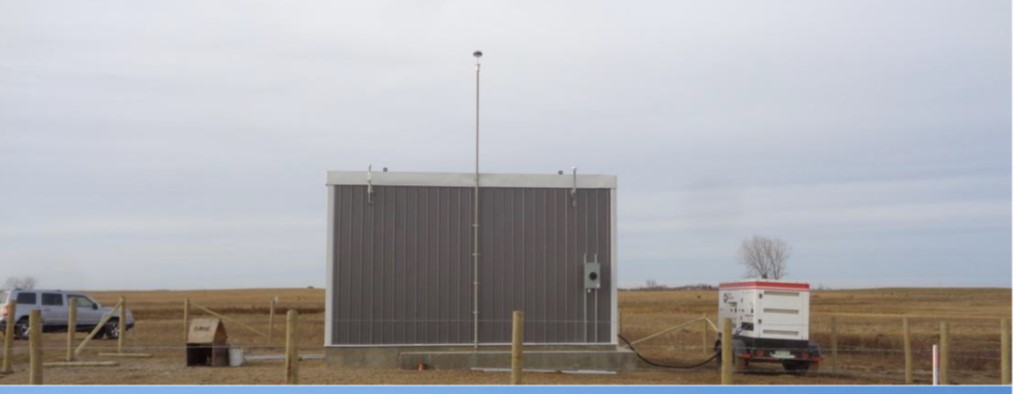

CCS観測設備
CCS観測設備(カナダ)

選ばれる理由

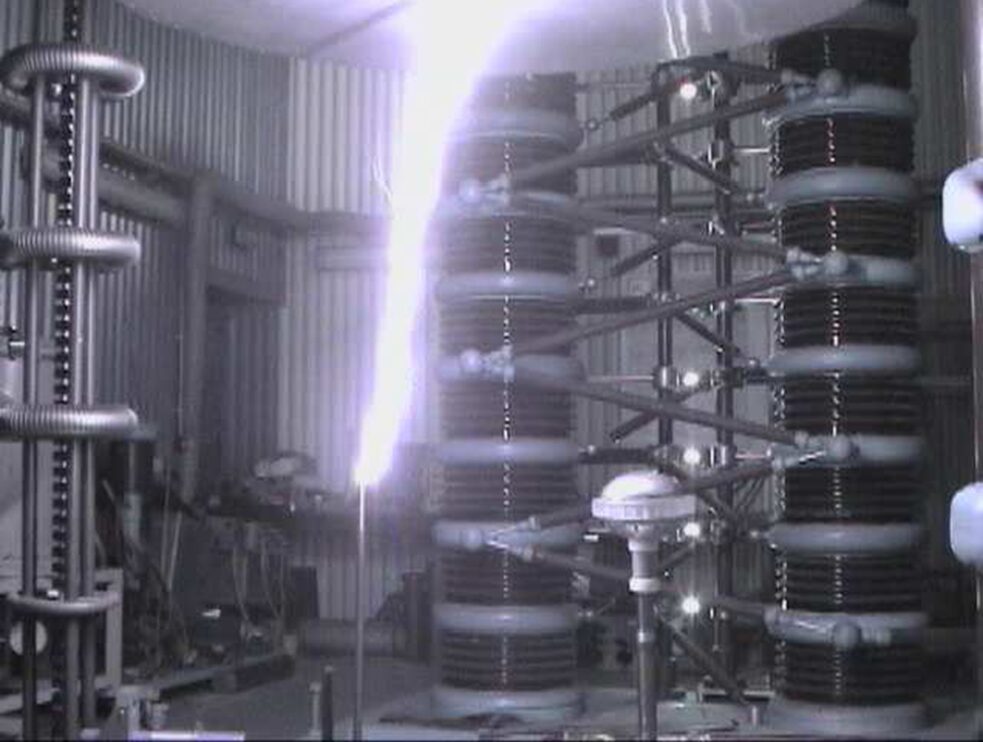

ウソ偽りのない説明
通常の避雷針は、270年以上の歴史がありますが、落雷を抑制するタイプの避雷針は歴史も短く、中には実証されていない仮説、例えば「ゆっくり放電する」などでその効果を説明する会社もあり、そのような仮説を振り回す事は科学的な知見を持つ人からは支持されず、落雷抑制の技術自体が胡散臭いものと理解されてしまいますので、弊社では実験で確認した事実のみを説明し、空想に近い仮説は製品の説明に用いません。日本での営業開始から15年目で4,000基近い実績は、お使いのお客様にご納得いただく落雷抑制の効果を実証しています。
圧倒的な開発力

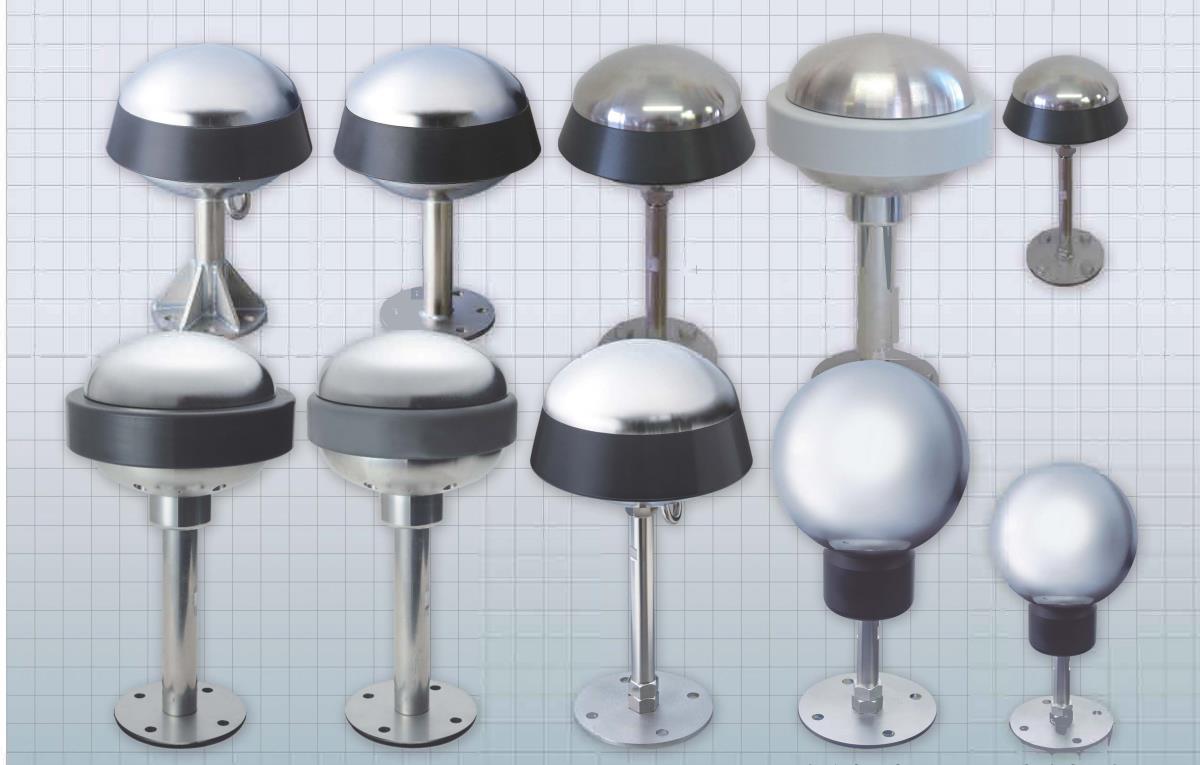

落雷抑制型避雷針に関連し、50件を超える国内外の特許を取得し、PDCE型避雷針についても、煙突などで高温(最大500℃)の煙に曝される環境や、小型軽量なものまで18機種を揃えています。日本のみならず、米国、中国、欧州で特許を取得した世界初の「避雷球」は、今までにない圧倒的な性能を発揮します。
それを支える高品質の国内専用工場
茨城県那珂市にある専用工場はJIS Q 9001, ISO 9001 の認証を取得し、お客様の細かなニーズに迅速にお答えし、十分な在庫と共に営業活動をサポートしています。国内で開発から製造まで一貫して行っている唯一の専門メーカーです。

動画で見る落雷抑制

よくある質問

1. 本当に効果はあるのですか?
答: 落雷は自然現象ですから、その効力について100%の保証ができるものではありません。しかしながら、日本での実績14年、4,000基近くの実績の中で、PDCEを設置後に落雷事故が減少したことに満足されているお客さまは多々あります。
ご質問、ご興味がありましたら、弊社までお問い合わせください。

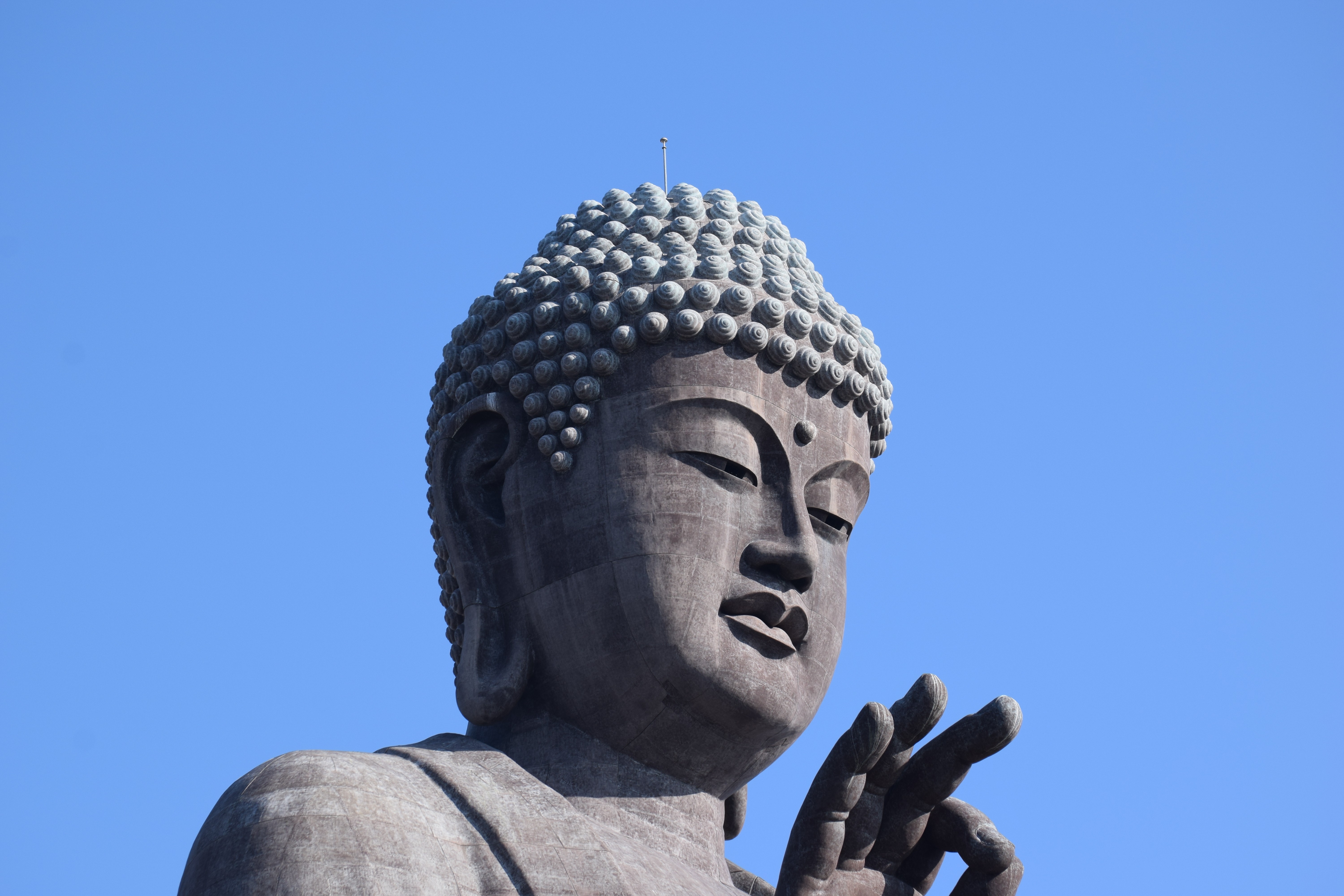

設置第1号のお客様である牛久大仏様のPDCE避雷針
